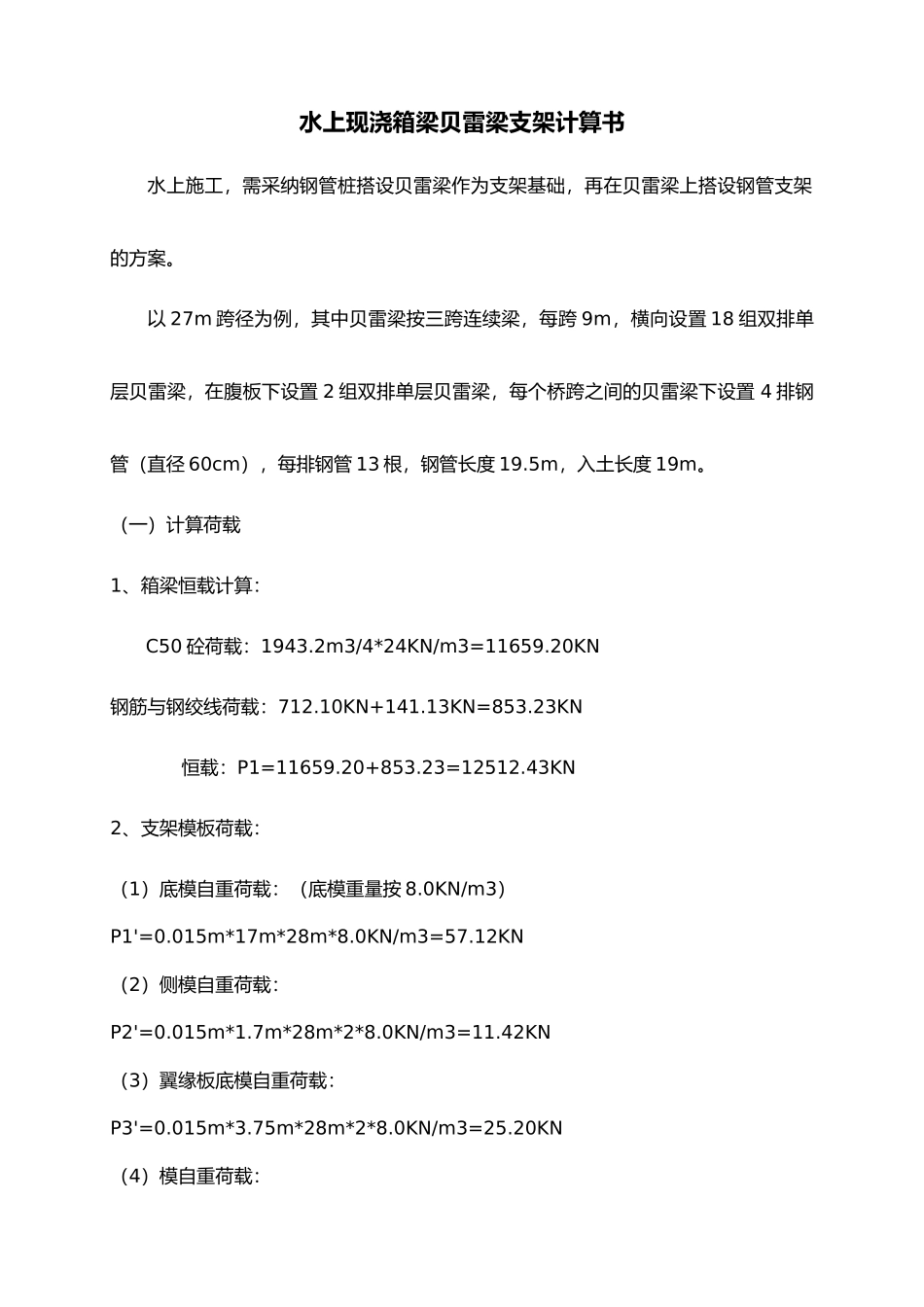

现浇箱梁水上钢管桩贝雷梁支架计算书

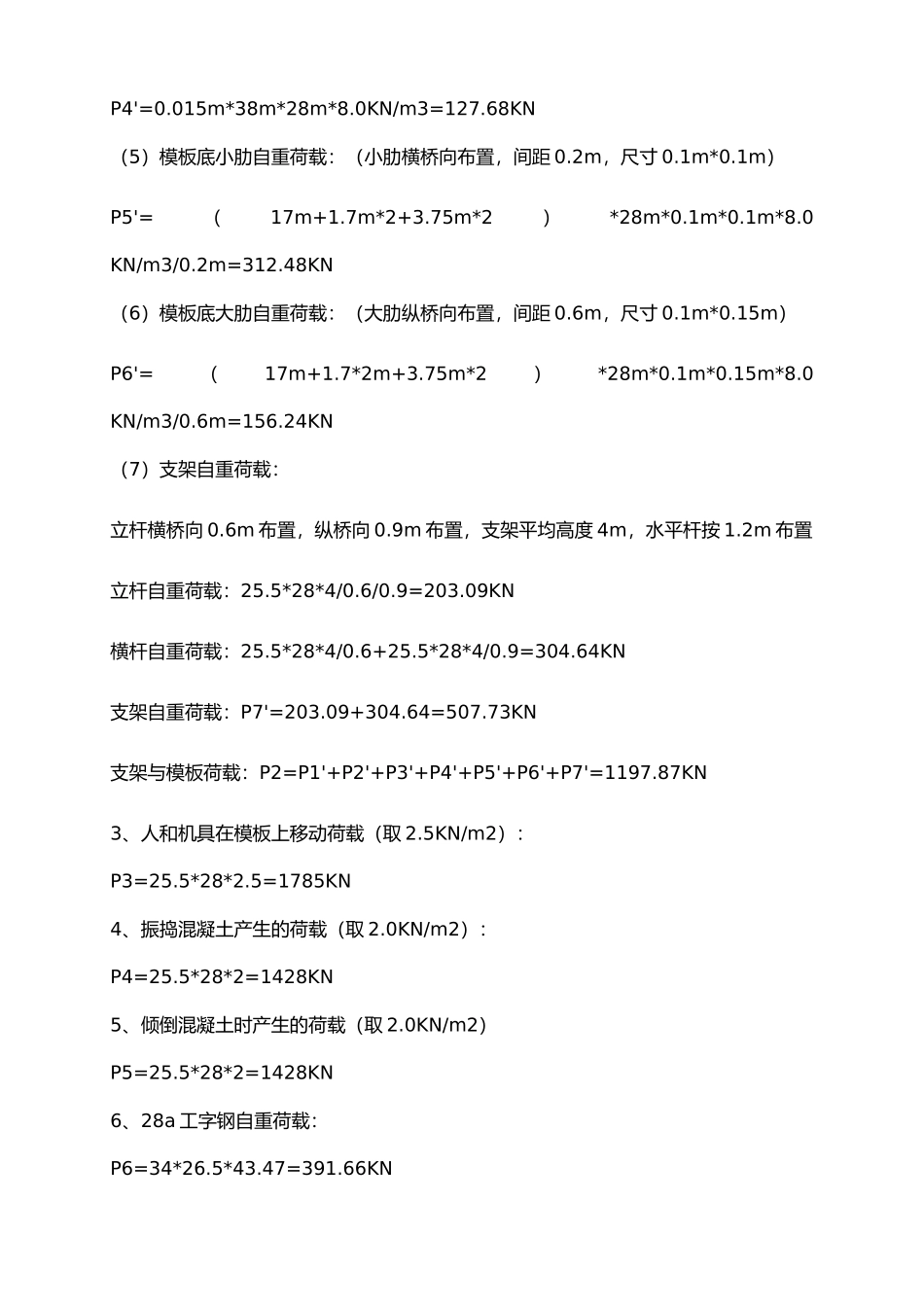

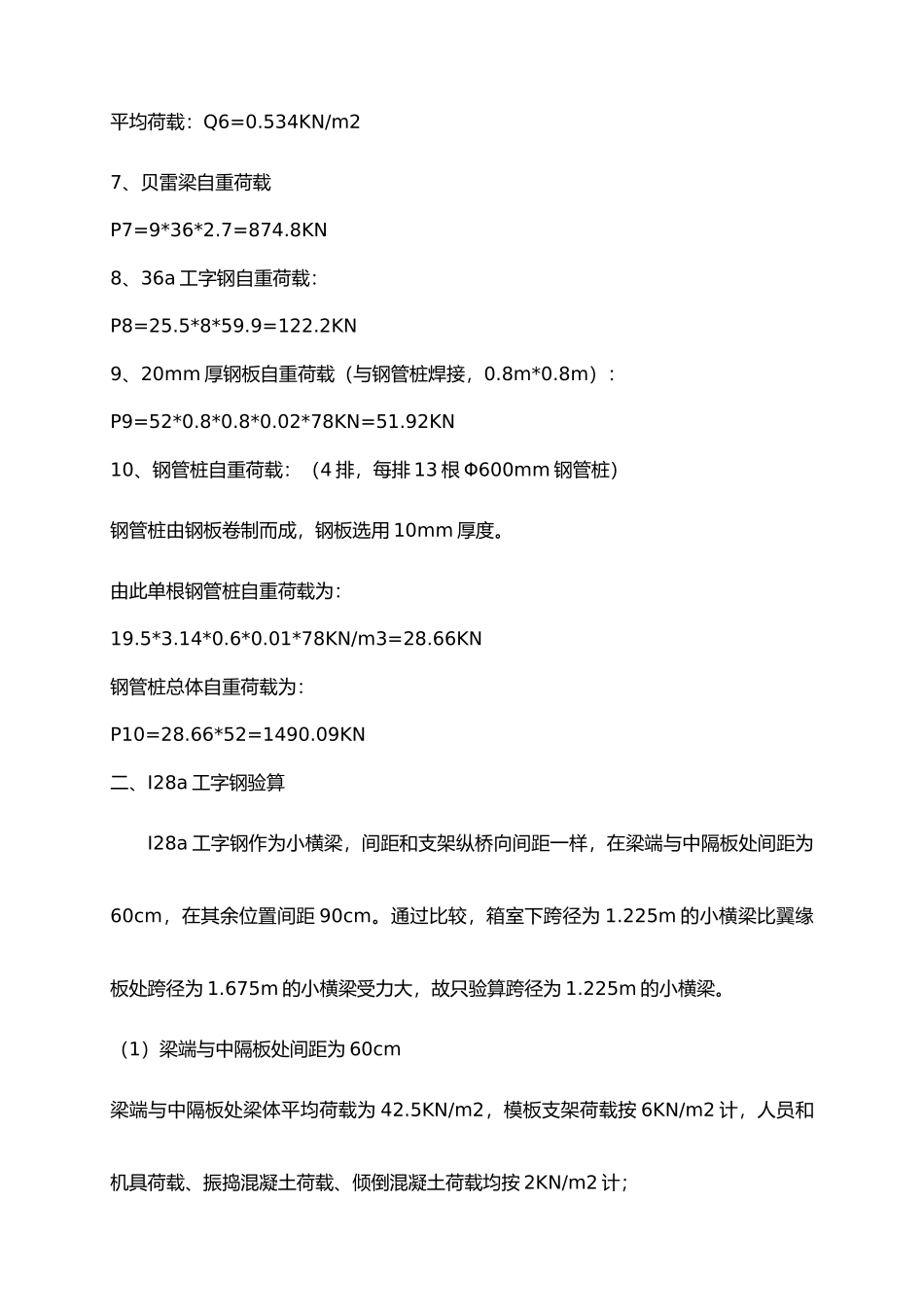

水上现浇箱梁贝雷梁支架计算书水上施工，需采纳钢管桩搭设贝雷梁作为支架基础，再在贝雷梁上搭设钢管支架的方案。以 27m 跨径为例，其中贝雷梁按三跨连续梁，每跨 9m，横向设置 18 组双排单层贝雷梁，在腹板下设置 2 组双排单层贝雷梁，每个桥跨之间的贝雷梁下设置 4 排钢管（直径 60cm），每排钢管 13 根，钢管长度 19.5m，入土长度 19m。（一）计算荷载1、箱梁恒载计算： C50 砼荷载：1943.2m3/4*24KN/m3=11659.20KN钢筋与钢绞线荷载：712.10KN+141.13KN=853.23KN 恒载：P1=11659.20+853.23=12512.43KN2、支架模板荷载：（1）底模自重荷载：（底模重量按 8.0KN/m3）P1'=0.015m*17m*28m*8.0KN/m3=57.12KN（2）侧模自重荷载：P2'=0.015m*1.7m*28m*2*8.0KN/m3=11.42KN（3）翼缘板底模自重荷载：P3'=0.015m*3.75m*28m*2*8.0KN/m3=25.20KN（4）模自重荷载：P4'=0.015m*38m*28m*8.0KN/m3=127.68KN（5）模板底小肋自重荷载：（小肋横桥向布置，间距 0.2m，尺寸 0.1m*0.1m）P5'=（17m+1.7m*2+3.75m*2）*28m*0.1m*0.1m*8.0 KN/m3/0.2m=312.48KN（6）模板底大肋自重荷载：（大肋纵桥向布置，间距 0.6m，尺寸 0.1m*0.15m）P6'=（17m+1.7*2m+3.75m*2）*28m*0.1m*0.15m*8.0 KN/m3/0.6m=156.24KN（7）支架自重荷载：立杆横桥向 0.6m 布置，纵桥向 0.9m 布置，支架平均高度 4m，水平杆按 1.2m 布置立杆自重荷载：25.5*28*4/0.6/0.9=203.09KN横杆自重荷载：25.5*28*4/0.6+25.5*28*4/0.9=304.64KN支架自重荷载：P7'=203.09+304.64=507.73KN支架与模板荷载：P2=P1'+P2'+P3'+P4'+P5'+P6'+P7'=1197.87KN3、人和机具在模板上移动荷载（取 2.5KN/m2）：P3=25.5*28*2.5=1785KN4、振捣混凝土产生的荷载（取 2.0KN/m2）：P4=25.5*28*2=1428KN5、倾倒混凝土时产生的荷载（取 2.0KN/m2）P5=25.5*28*2=1428KN6、28a 工字钢自重荷载：P6=34*26.5*43.47=391.66KN平均荷载：Q6=0.534KN/m27、贝雷梁自重荷载P7=9*36*2.7=874.8KN8、36a 工字钢自重荷载：P8=25.5*8*59.9=122.2KN9、20mm 厚钢板自重荷载（与钢管桩焊接，0.8m*0.8m）：P9=52*0.8*0.8*0.02*78KN=51.92KN10、钢管桩自重荷载：（4 排，每排 13 根 Φ600mm 钢管桩）钢管桩由钢板卷制而成，钢板选用 10mm 厚度。由此单根钢管桩自重荷载为：19.5*3.14*0.6*0.01*78KN/m3=28.66KN钢管桩总体自重荷载为：P10=28.66*52=1490.09KN二、I28a 工字钢验算I28a 工字钢作为小横梁，间距...
