高炉煤气除尘脱硫脱氯净化系统设计 化学工程

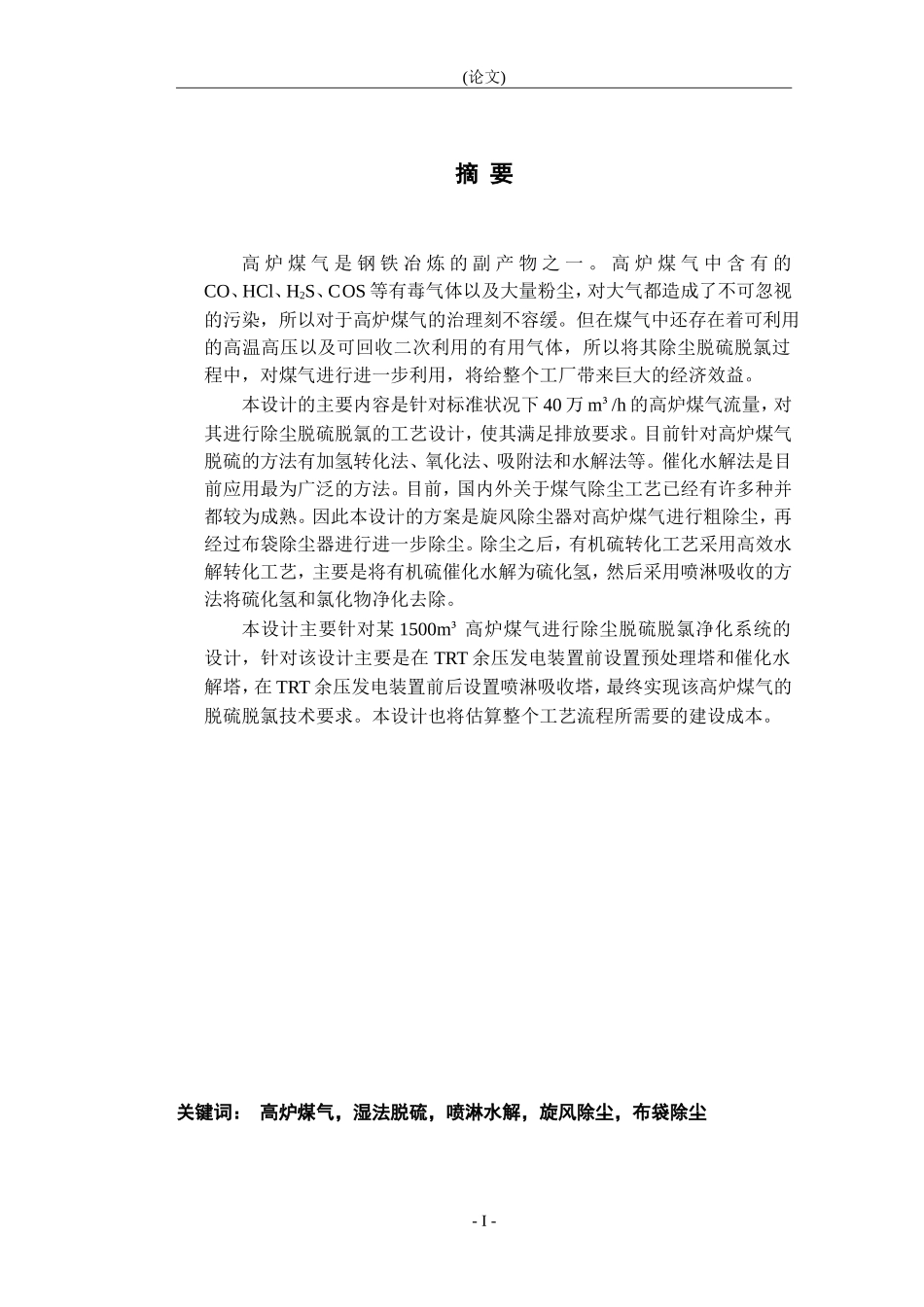

(论文)摘 要高 炉 煤 气 是 钢 铁 冶 炼 的 副 产 物 之 一 。 高 炉 煤 气 中 含 有 的CO、HCl、H2S、COS 等有毒气体以及大量粉尘，对大气都造成了不可忽视的污染，所以对于高炉煤气的治理刻不容缓。但在煤气中还存在着可利用的高温高压以及可回收二次利用的有用气体，所以将其除尘脱硫脱氯过程中，对煤气进行进一步利用，将给整个工厂带来巨大的经济效益。本设计的主要内容是针对标准状况下 40 万 m³/h 的高炉煤气流量，对其进行除尘脱硫脱氯的工艺设计，使其满足排放要求。目前针对高炉煤气脱硫的方法有加氢转化法、氧化法、吸附法和水解法等。催化水解法是目前应用最为广泛的方法。目前，国内外关于煤气除尘工艺已经有许多种并都较为成熟。因此本设计的方案是旋风除尘器对高炉煤气进行粗除尘，再经过布袋除尘器进行进一步除尘。除尘之后，有机硫转化工艺采用高效水解转化工艺，主要是将有机硫催化水解为硫化氢，然后采用喷淋吸收的方法将硫化氢和氯化物净化去除。本设计主要针对某 1500m³ 高炉煤气进行除尘脱硫脱氯净化系统的设计，针对该设计主要是在 TRT 余压发电装置前设置预处理塔和催化水解塔，在 TRT 余压发电装置前后设置喷淋吸收塔，最终实现该高炉煤气的脱硫脱氯技术要求。本设计也将估算整个工艺流程所需要的建设成本。- I -关键词： 高炉煤气，湿法脱硫，喷淋水解，旋风除尘，布袋除尘(论文)Design of dedusting desulfurization and dichlorination purification systemAbstractBlast furnace gas is one of the main by-products in the process of ironmaking. The CO, HCl, H2S, COS and other toxic gases in blast furnace gas as well as a large amount of dust have caused non-negligible pollution to the atmosphere, so it is urgent to control the blast furnace gas. However, there are still usable high temperature and high-pressure gas in the gas as well as useful gas that can be recycled for secondary use. Therefore, further utilization of the gas in the process of dedusting, desulfurization and dichlorination will bring huge economic benefits to the whole plant.The main content of this design is to design the p...
