三菱Q系列组态说明

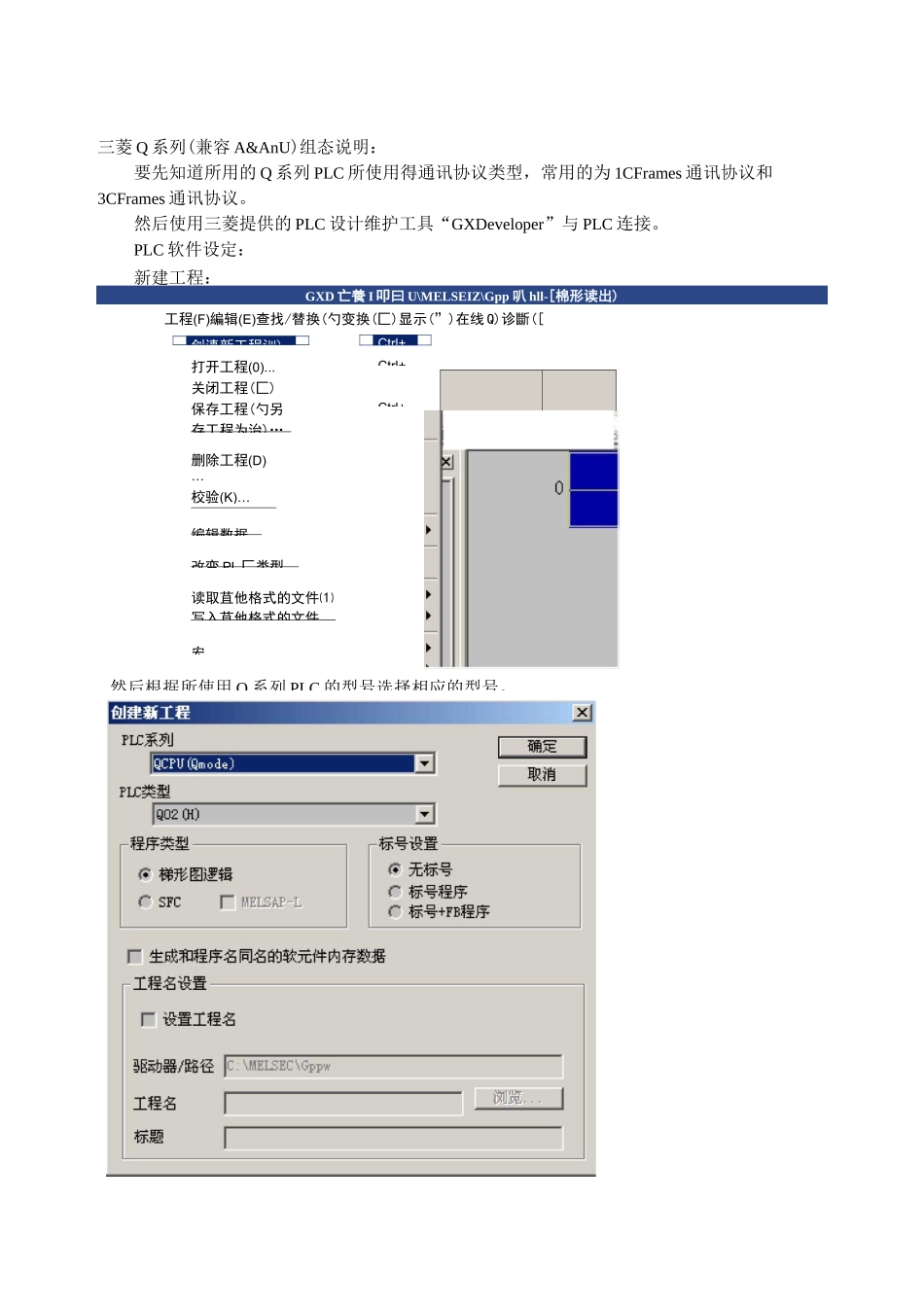

创連新工程训)Ctrl+打开工程(0)...关闭工程(匚)保存工程(勺另存工程为治)…Ctrl+Ctrl+删除工程(D)…校验(K)…^8|?9|sF9■id■scj巨编辑数据改变 PL 匚类型读取苴他格式的文件⑴写入苴他格式的文件宏三菱 Q 系列(兼容 A&AnU)组态说明：要先知道所用的 Q 系列 PLC 所使用得通讯协议类型，常用的为 1CFrames 通讯协议和3CFrames 通讯协议。然后使用三菱提供的 PLC 设计维护工具“GXDeveloper”与 PLC 连接。PLC 软件设定：新建工程：GXD 亡養 I 叩曰 U\MELSEIZ\Gpp 叭 hll-[棉形读出)工程(F)編辑(E)查找/替换(勺变换(匚)显示(”)在线 Q)诊斷([然后根据所使用 Q 系列 PLC 的型号选择相应的型号。然后点击 PLC 参数:点击“I/O 分配”选项卡，根据串口通讯模块所插的插槽号，相应的类型名选择“智能”。然后点击按钮“开关设置”。B7B6B5B4B3B2B1B0B7B6B5B4B3B2BlB0点击“开关设置”按钮后出现如下界面；开关设置:使用 16 位二进制数据的各个开关设定值的组合，来设置各个接口的传送规格和通讯协议。开关号说明备注开关 1B15 至 B8B7 至 B0通道 1 通讯速率设定通道 1 传送设置开关 2通道 1 通讯协议设置开关 3B15 至 B8B7 至 B0通道 2 通讯速率设定通道 2 传送设置开关 4通道 2 通讯协议设定开关 5站号设定1）传送设置：（通道 1 端：开关 1（低位）；通道 2 端：开关 3（低位））位说明OFF(O)ON（1）备注B0操作设置独立关联通道 1 必须设置为独立B1数据位7 个8 个不包括奇偶校验位B2奇偶校验位无有是否有B3偶/奇校验位奇偶仅奇偶校验位设置为“有”时有效B4停止位1 个2 个B5和数校验位无有B6RUN 期间写禁止允许B7设置修改禁止允许注：和数校验位相对于，设备组态中设备定义中“下一步”出现的界面的是否有校验的选项。2）通讯速率设置（通道 1 端:开关 1（高位）；通道 2 端：开关 3（高位））；通讯速率（单位：bps）位位置B15 至 B8500FH30000H60001H120002H240003H480004H960005H1440006H1920007H2880008H3840009H576000AH1152000BH3）通讯协议设置（通道 1 端：开关 2；通道 2 端：开关 4）设置号说明备注1HMC 协议格式 1用于 A 兼容 1C 帧或 QnA 兼容 2C\3C\4C 帧的指定形式中，通过 ASCII 码进行通讯。2H格式 23H格式 34H格式 45H格式 5用于 QnA 兼容 4C 帧中，通过二进制码进行通讯。注：此项设置相对于设备组态中设备定义中“下一步...
