甲醇溶媒连续浮阀精馏塔课程设计报告VIP专享

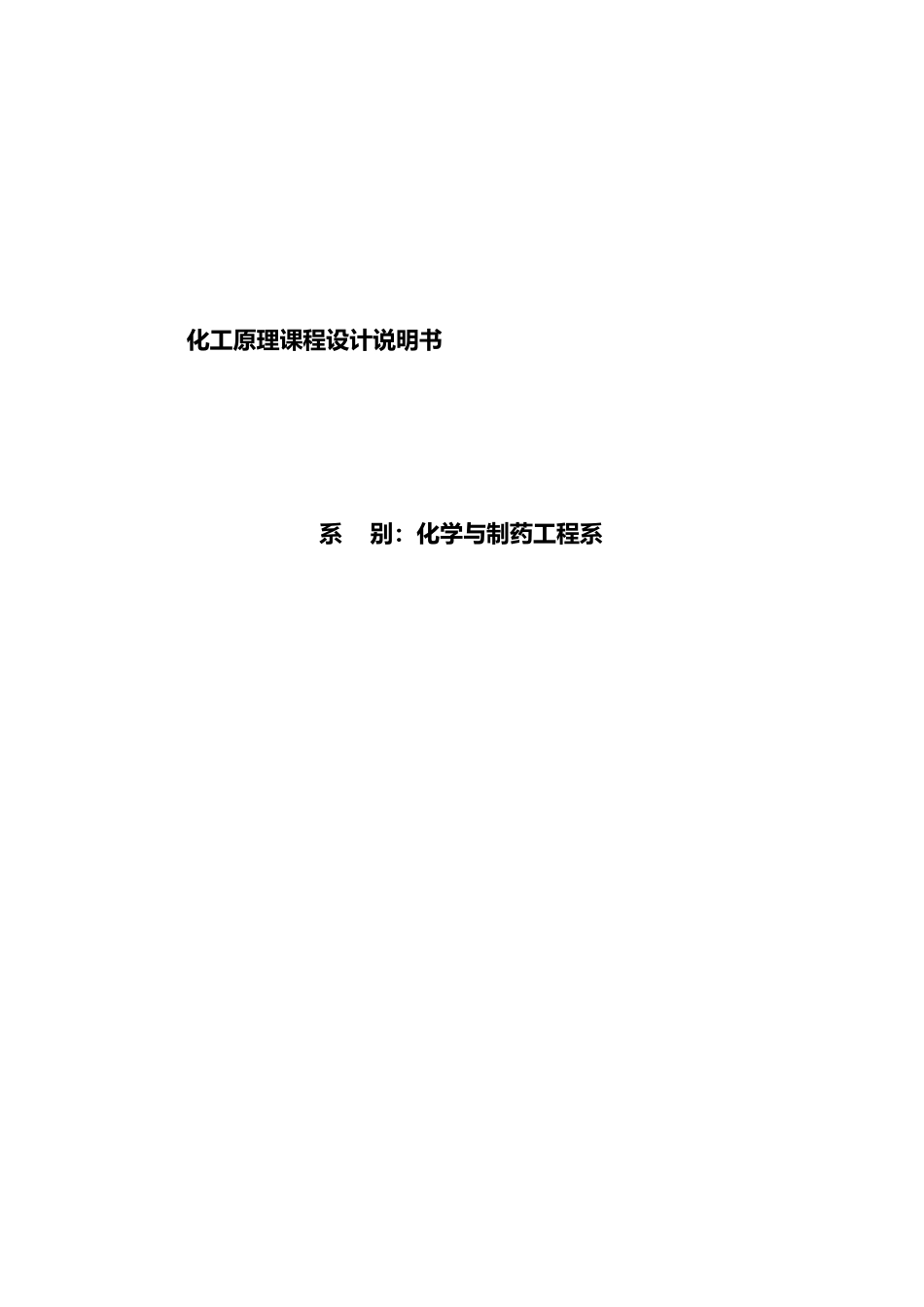

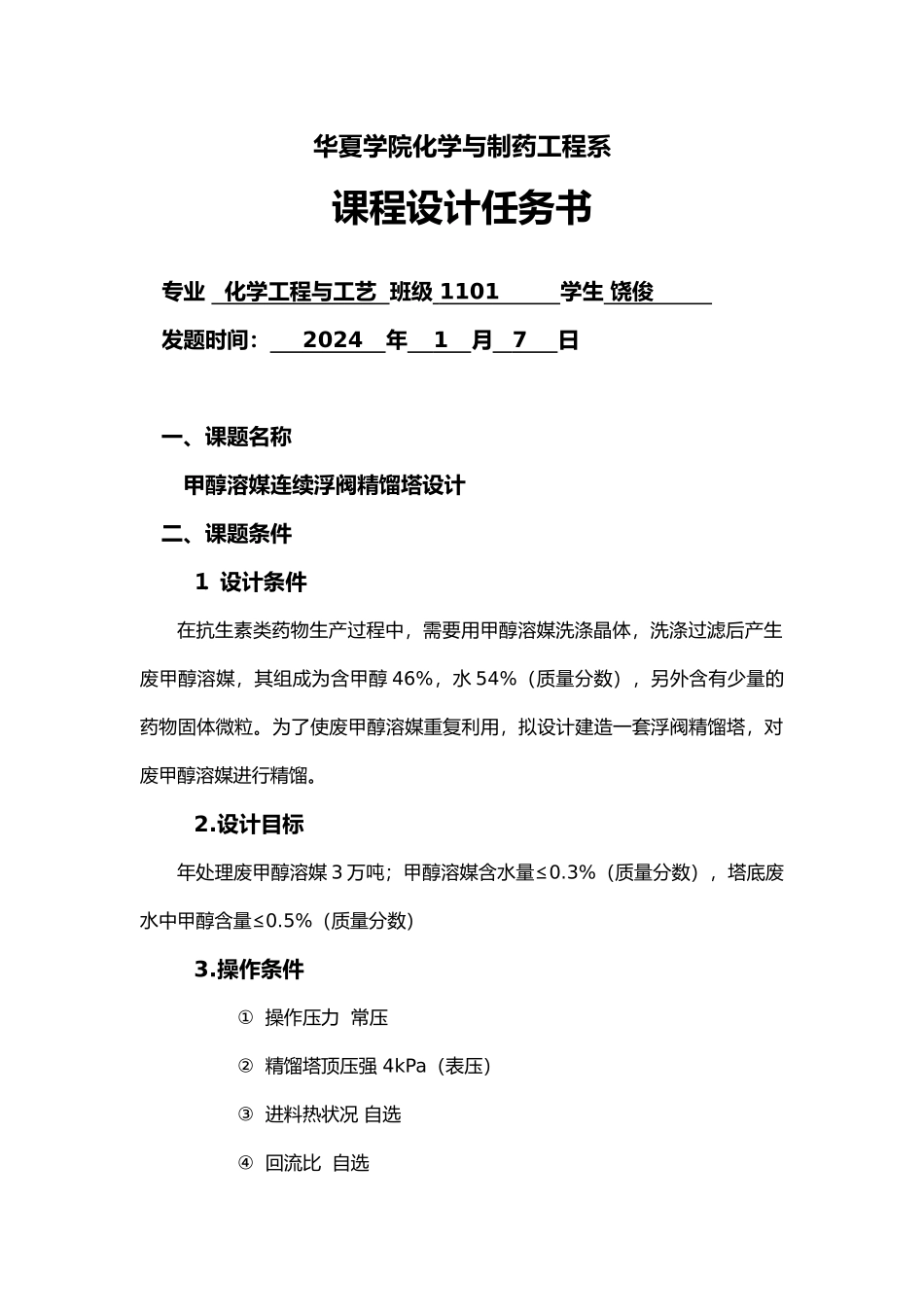

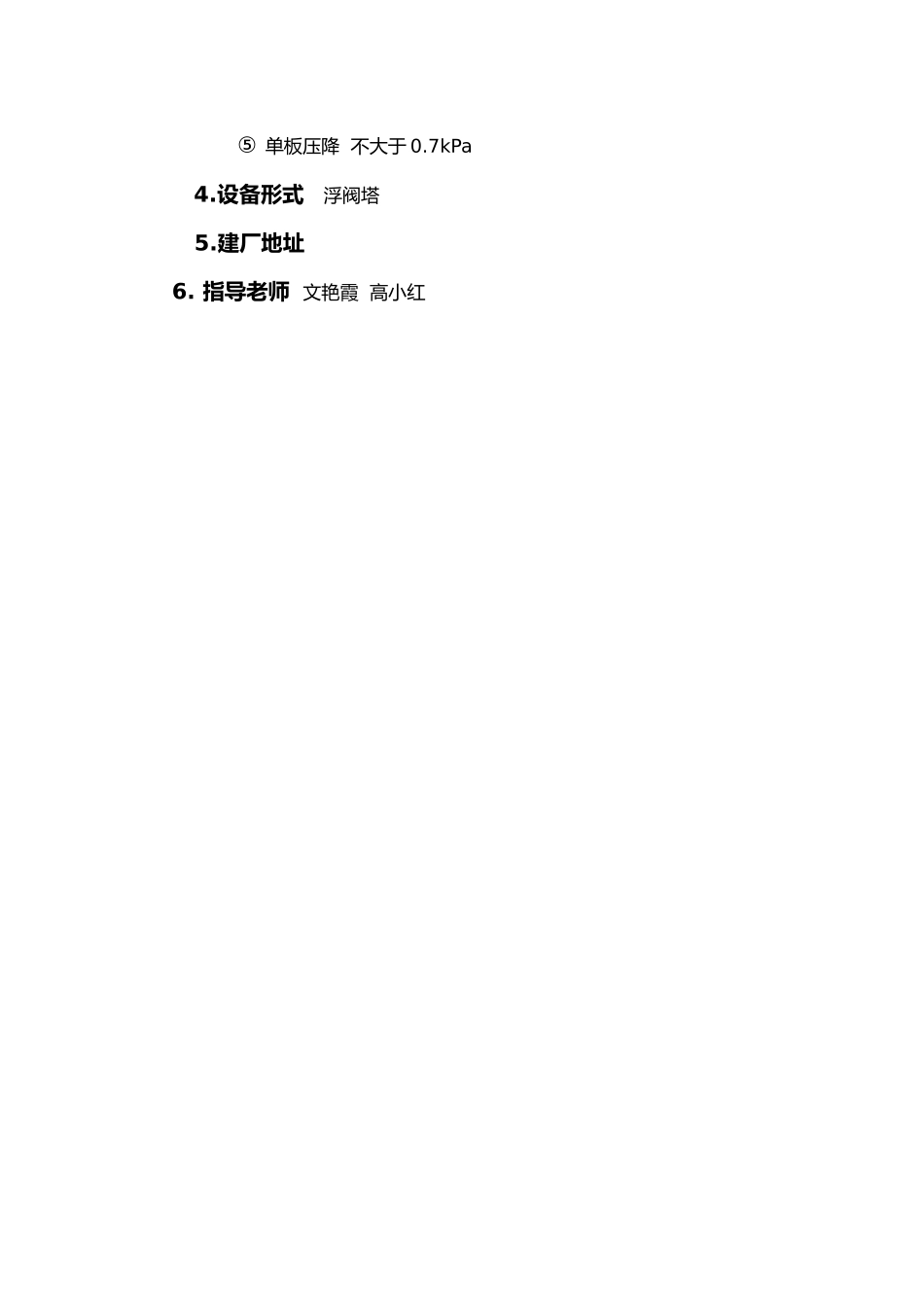

化工原理课程设计说明书 系 别：化学与制药工程系华夏学院化学与制药工程系课程设计任务书专业 化学工程与工艺 班级 1101 学生 饶俊 发题时间： 2024 年 1 月 7 日一、课题名称甲醇溶媒连续浮阀精馏塔设计二、课题条件⒈ 设计条件在抗生素类药物生产过程中，需要用甲醇溶媒洗涤晶体，洗涤过滤后产生废甲醇溶媒，其组成为含甲醇 46%，水 54%（质量分数），另外含有少量的药物固体微粒。为了使废甲醇溶媒重复利用，拟设计建造一套浮阀精馏塔，对废甲醇溶媒进行精馏。2.设计目标年处理废甲醇溶媒 3 万吨；甲醇溶媒含水量≤0.3%（质量分数），塔底废水中甲醇含量≤0.5%（质量分数）3.操作条件 ① 操作压力 常压② 精馏塔顶压强 4kPa（表压）③ 进料热状况 自选④ 回流比 自选⑤ 单板压降 不大于 0.7kPa4.设备形式 浮阀塔5.建厂地址6. 指导老师 文艳霞 高小红7.参考文献[1]化工原理课程设计，柴诚敬，王军，缨 编，，科学技术，2024年7月。[2] 王国胜 主编.化工原理课程设计（第二版）.理工大学：.2024，01[3] 梁忠英 主编.化工原理.中国医药科技 2024，06；[4]《化工工艺设计手册》，上、下册，；[5]《化学工程设计手册》；上、下册[6]化工设备设计全书编辑委员会.化工设备设计全书-塔设备；化学工业：.2024，01[7]化工设备设计全书编辑委员会.化工设备设计全书-换热器；化学工业：.2024，01[8]化工设备设计全书编辑委员会.化工设备设计全书-管道；化学工业：.2024，01[9]方利国，董新法 编著.化工制图 Auto CAD 实战教程与开发[M].，化学工业2024,01三、设计任务1．文献检索与调研； 2．工艺流程设计，工艺流程图.； 3．物料衡算、塔设备工艺计算 4．塔和塔板工艺尺寸计算、流体力学验算、附属设备的选型和计算； 5．设计结果一览表、对本设计的评述； 6．绘制带控制点的工艺流程图（2#）、塔工艺条件图（1#）。四、设计所需技术参数的猎取参考《化工工艺设计手册》（上、下）、《化学工程设计手册》、《化工设备设计全书-塔设备》、《化工设备设计全书-管道》《化工设备设计全书-压力容器》、《化工设备设计全书-换热器》、《化工原理》等资料五、设计说明书容封面、设计任务书、目录、正文、成绩评定表 正文：分章编写1. 前言 2. 设计方案的确定和流程的说明 3. 塔的工艺计算 4. 塔和塔板主要工艺尺寸的设计 4.1. 塔高、塔径与塔板结构尺寸的确定 4.2. 塔板的流体力学验算 4.3. 塔...
