甲醇装置精馏工段大型设备吊装方案

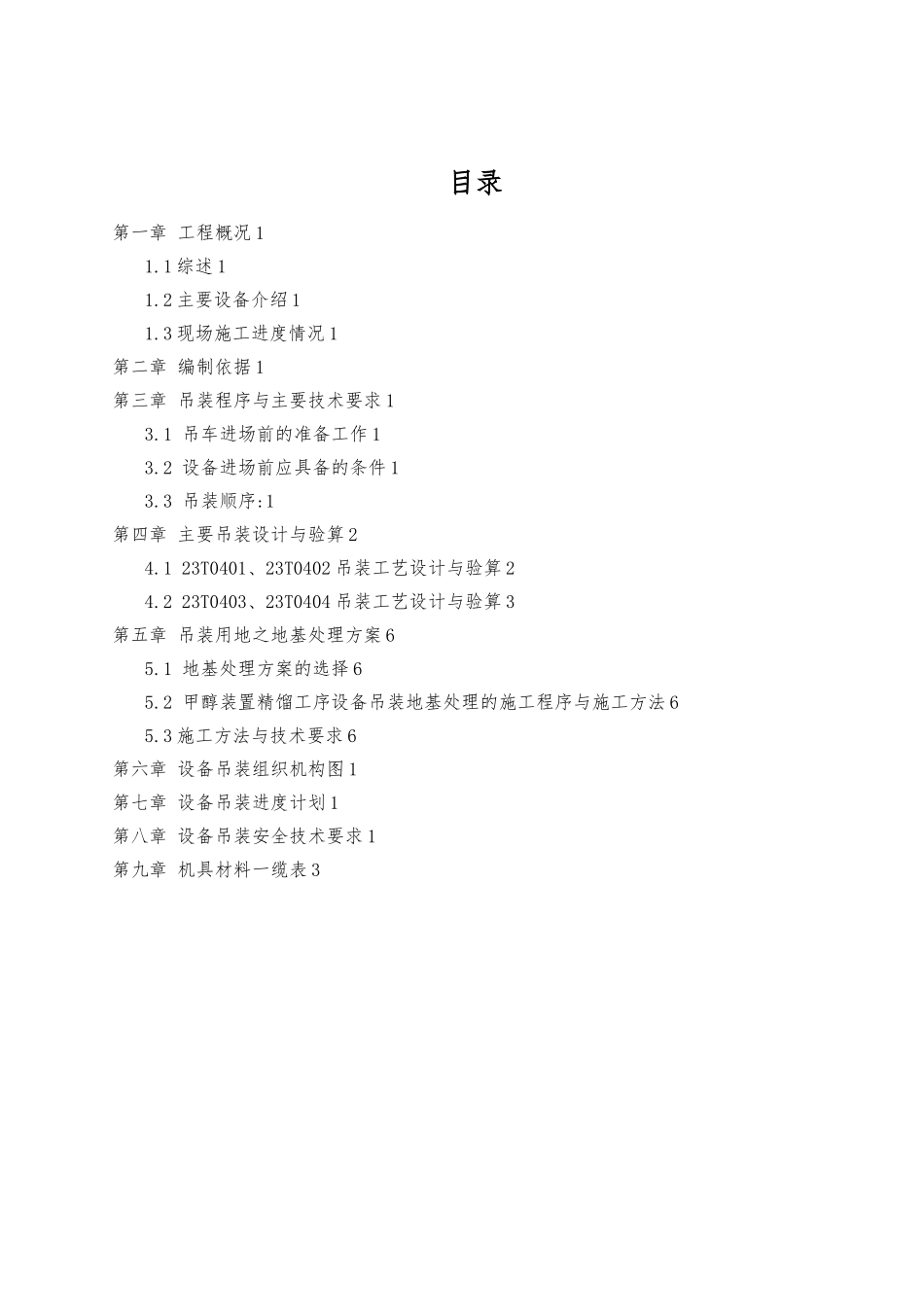

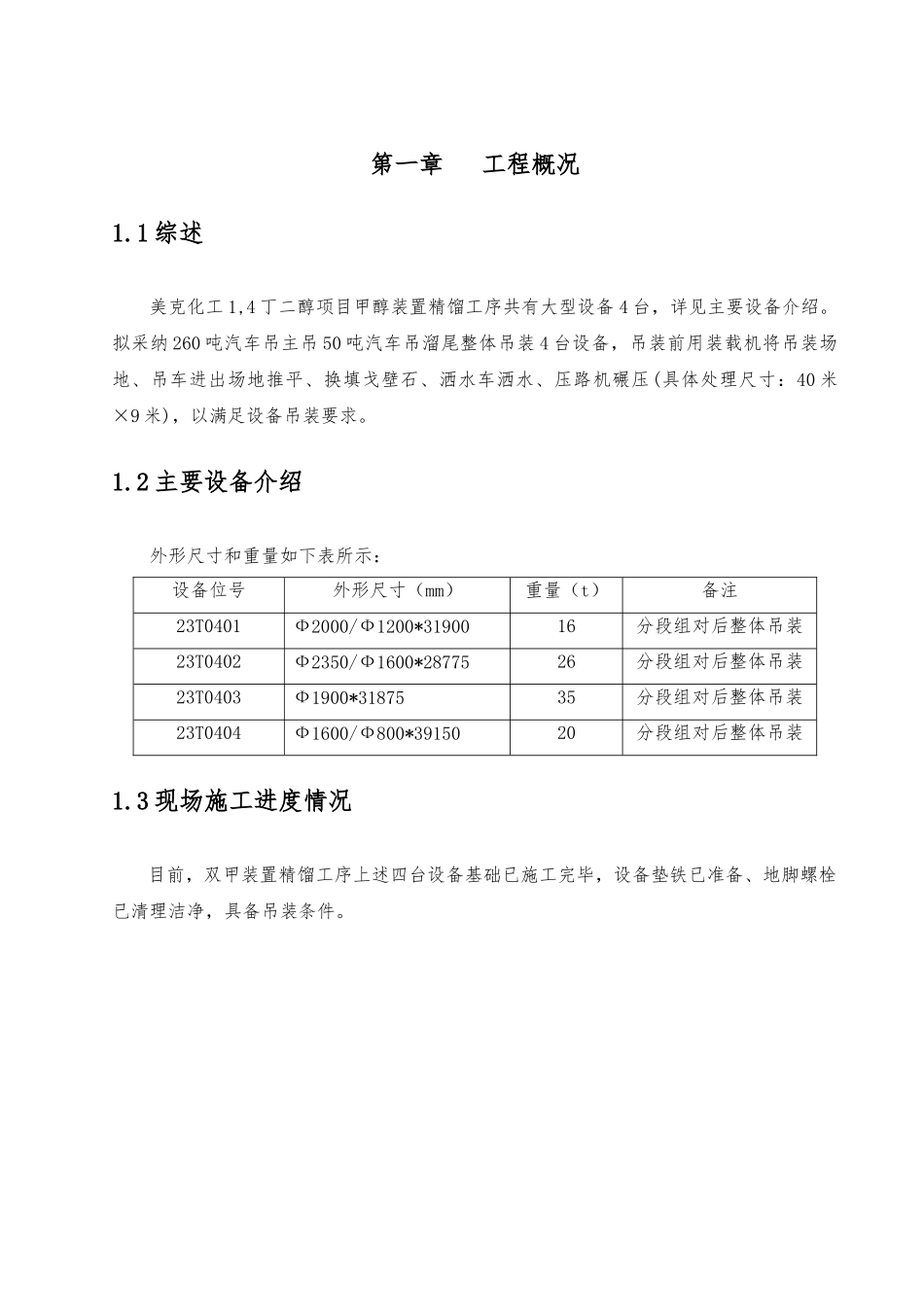

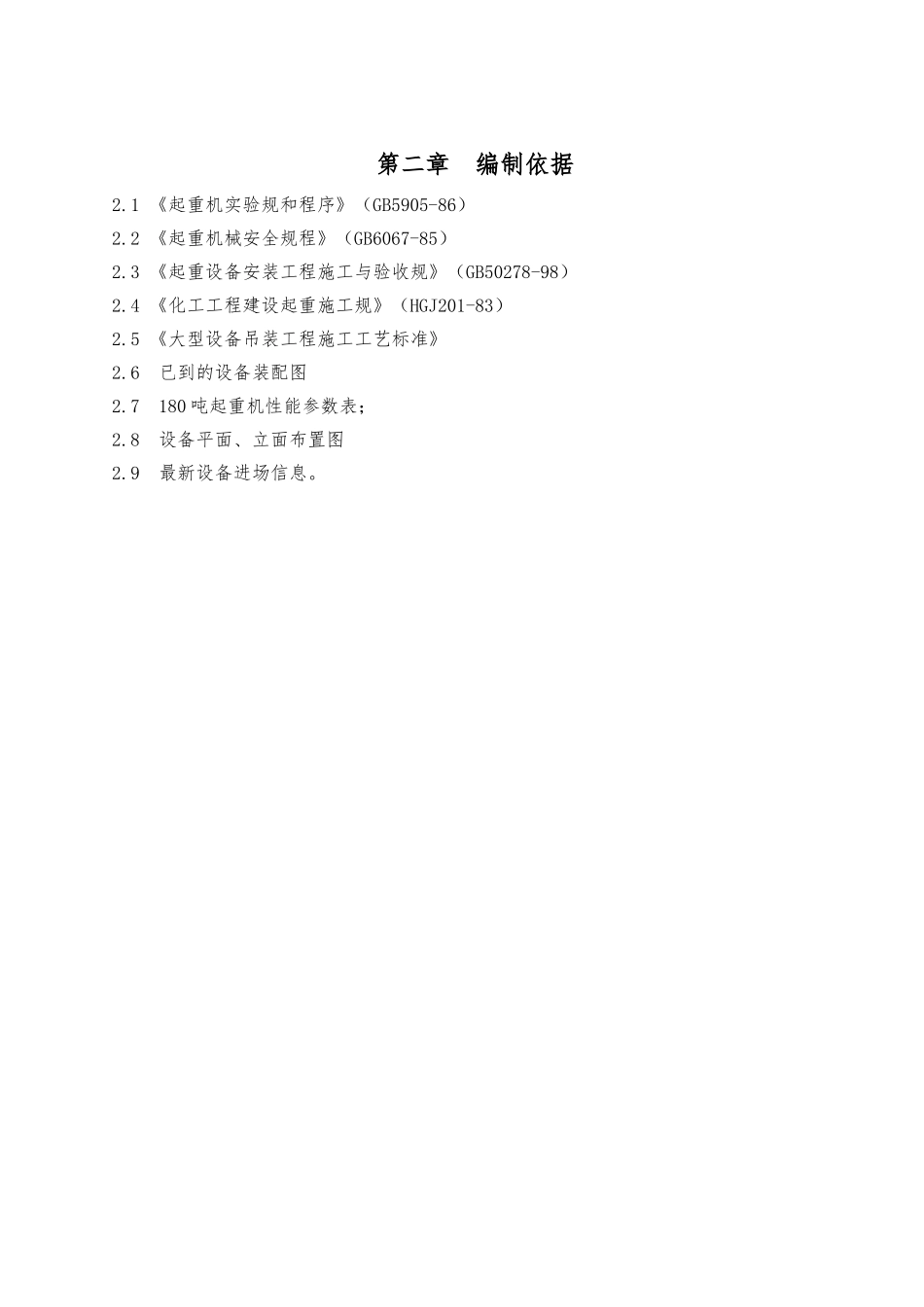

目录第一章 工程概况 11.1 综述 11.2 主要设备介绍 11.3 现场施工进度情况 1第二章 编制依据 1第三章 吊装程序与主要技术要求 13.1 吊车进场前的准备工作 13.2 设备进场前应具备的条件 13.3 吊装顺序:1第四章 主要吊装设计与验算 24.1 23T0401、23T0402 吊装工艺设计与验算 24.2 23T0403、23T0404 吊装工艺设计与验算 3第五章 吊装用地之地基处理方案 65.1 地基处理方案的选择 65.2 甲醇装置精馏工序设备吊装地基处理的施工程序与施工方法 65.3 施工方法与技术要求 6第六章 设备吊装组织机构图 1第七章 设备吊装进度计划 1第八章 设备吊装安全技术要求 1第九章 机具材料一缆表 3第一章 工程概况1.1 综述美克化工 1,4 丁二醇项目甲醇装置精馏工序共有大型设备 4 台，详见主要设备介绍。拟采纳 260 吨汽车吊主吊 50 吨汽车吊溜尾整体吊装 4 台设备，吊装前用装载机将吊装场地、吊车进出场地推平、换填戈壁石、洒水车洒水、压路机碾压(具体处理尺寸：40 米×9 米)，以满足设备吊装要求。1.2 主要设备介绍外形尺寸和重量如下表所示：设备位号外形尺寸（mm）重量（t）备注23T0401Ф2000/Ф1200*3190016分段组对后整体吊装23T0402Ф2350/Ф1600*2877526分段组对后整体吊装23T0403Ф1900*3187535分段组对后整体吊装23T0404Ф1600/Ф800*3915020分段组对后整体吊装1.3 现场施工进度情况目前，双甲装置精馏工序上述四台设备基础已施工完毕，设备垫铁已准备、地脚螺栓已清理洁净，具备吊装条件。第二章 编制依据2.1 《起重机实验规和程序》（GB5905-86）2.2 《起重机械安全规程》（GB6067-85）2.3 《起重设备安装工程施工与验收规》（GB50278-98）2.4 《化工工程建设起重施工规》（HGJ201-83）2.5 《大型设备吊装工程施工工艺标准》2.6 已到的设备装配图2.7 180 吨起重机性能参数表；2.8 设备平面、立面布置图2.9 最新设备进场信息。 第三章 吊装程序与主要技术要求3.1 吊车进场前的准备工作3.1.1 吊装指挥人员已报审；3.1.2 吊装方案已经审核批准3.1.3 吊车行走路线、站位地基处理工作已经完成3.2 设备进场前应具备的条件3.2.1 基础已经交接，交接资料符合规和设计要求；3.2.2 基础表面的处理工作已经完成，且符合规和设计要求；3.2.3 垫铁组已经准备好，其规格和数量能满足设备运行时的承载力要求，垫铁组的布置形式和间距符合规要求；3.2.4 找正用的工器具和测量工具符合...
