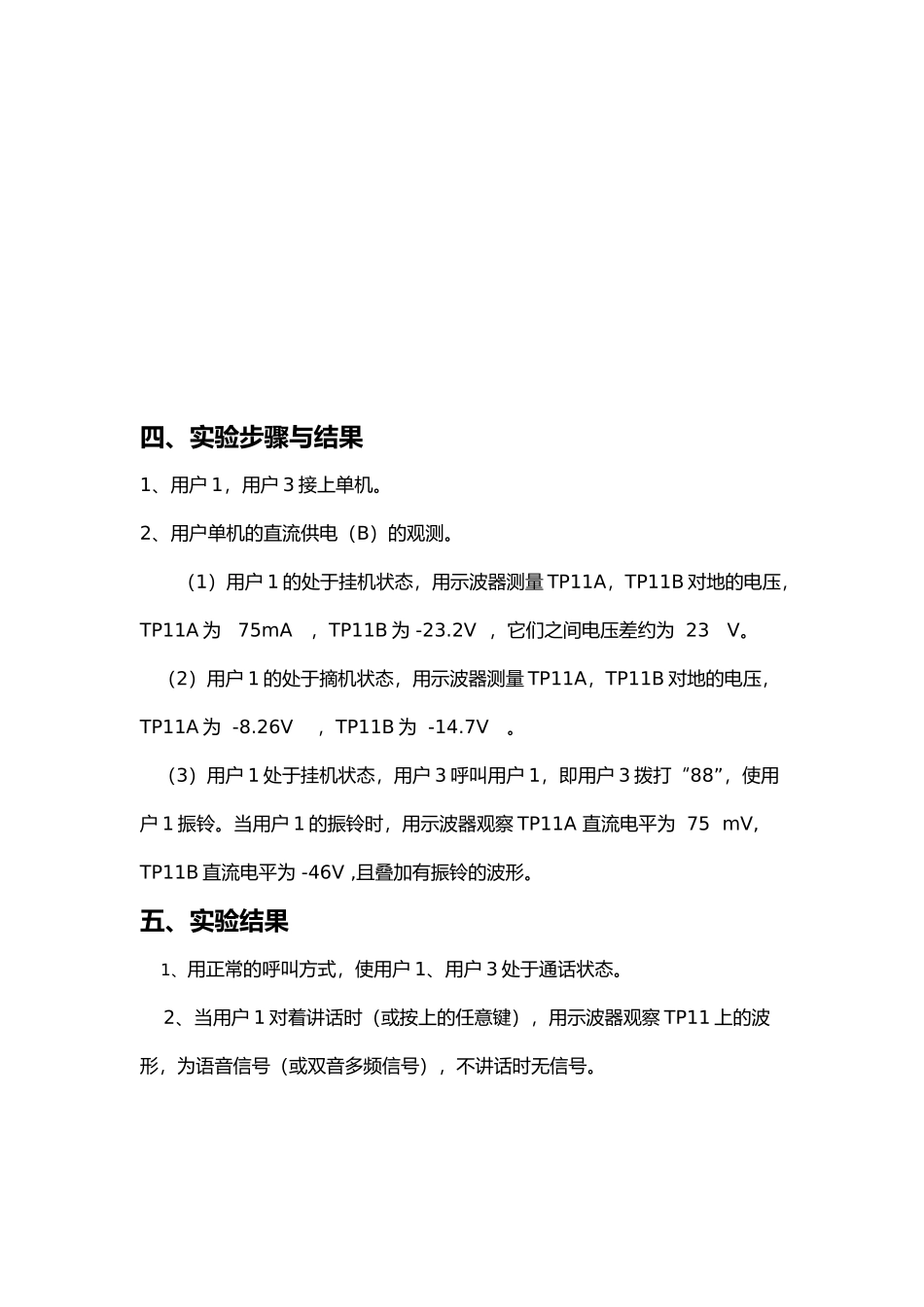

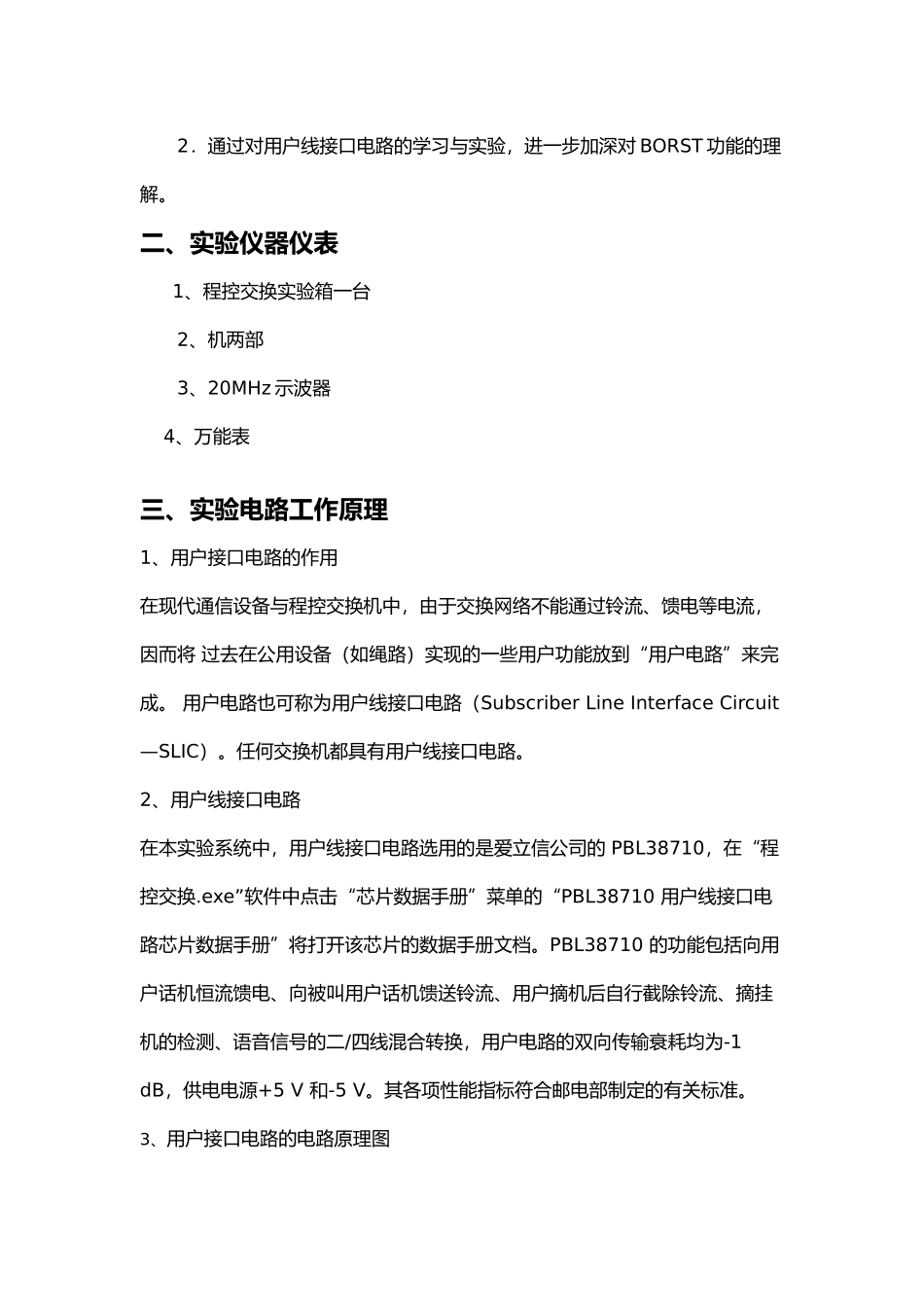

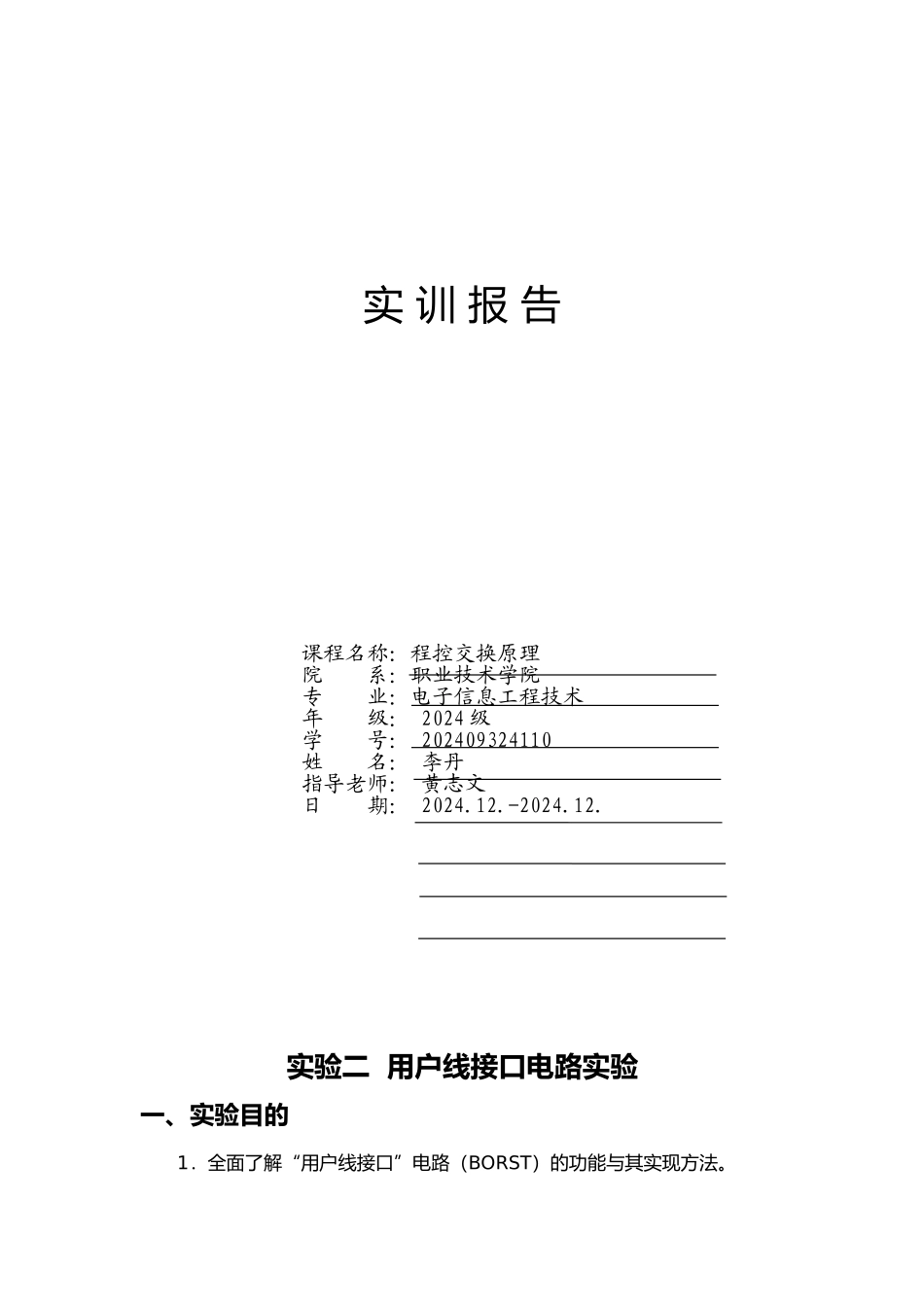

实 训 报 告实验二 用户线接口电路实验一、实验目的1．全面了解“用户线接口”电路（BORST）的功能与其实现方法。 课程名称：程控交换原理院 系：职业技术学院专 业：电子信息工程技术年 级： 2024 级学 号： 202409324110姓 名： 李丹指导老师： 黄志文日 期： 2024.12.-2024.12. 2．通过对用户线接口电路的学习与实验，进一步加深对 BORST 功能的理解。二、实验仪器仪表1、程控交换实验箱一台 2、机两部3、20MHz 示波器 4、万能表三、实验电路工作原理1、用户接口电路的作用 在现代通信设备与程控交换机中，由于交换网络不能通过铃流、馈电等电流，因而将 过去在公用设备（如绳路）实现的一些用户功能放到“用户电路”来完成。 用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit—SLIC）。任何交换机都具有用户线接口电路。 2、用户线接口电路 在本实验系统中，用户线接口电路选用的是爱立信公司的 PBL38710，在“程控交换.exe”软件中点击“芯片数据手册”菜单的“PBL38710 用户线接口电路芯片数据手册”将打开该芯片的数据手册文档。PBL38710 的功能包括向用户话机恒流馈电、向被叫用户话机馈送铃流、用户摘机后自行截除铃流、摘挂机的检测、语音信号的二/四线混合转换，用户电路的双向传输衰耗均为-1 dB，供电电源+5 V 和-5 V。其各项性能指标符合邮电部制定的有关标准。3、用户接口电路的电路原理图 四、实验步骤与结果1、用户 1，用户 3 接上单机。2、用户单机的直流供电（B）的观测。 （1）用户 1 的处于挂机状态，用示波器测量 TP11A，TP11B 对地的电压，TP11A 为 75mA ，TP11B 为 -23.2V ，它们之间电压差约为 23 V。 （2）用户 1 的处于摘机状态，用示波器测量 TP11A，TP11B 对地的电压，TP11A 为 -8.26V ，TP11B 为 -14.7V 。 （3）用户 1 处于挂机状态，用户 3 呼叫用户 1，即用户 3 拨打“88”，使用户 1 振铃。当用户 1 的振铃时，用示波器观察 TP11A 直流电平为 75 mV, TP11B 直流电平为 -46V ,且叠加有振铃的波形。五、实验结果 1、用正常的呼叫方式，使用户 1、用户 3 处于通话状态。 2、当用户 1 对着讲话时（或按上的任意键），用示波器观察 TP11 上的波形，为语音信号（或双音多频信号），不讲话时无信号。 3、当用户 1 听到用户 3 讲话时（或用户 3 按上任意键），用示波器观察TP12 上的波形，...
