电力变压器继电保护设计说明

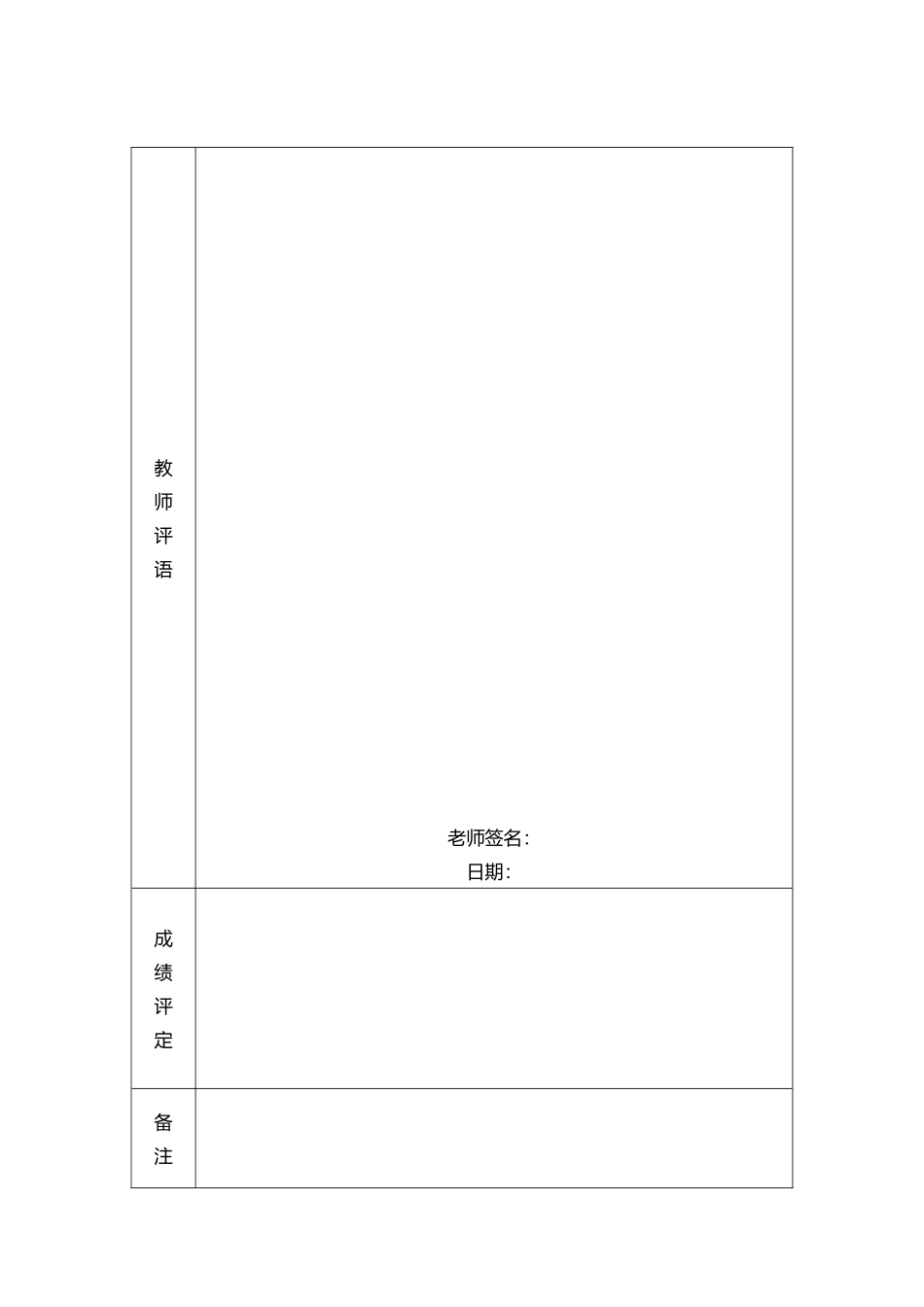

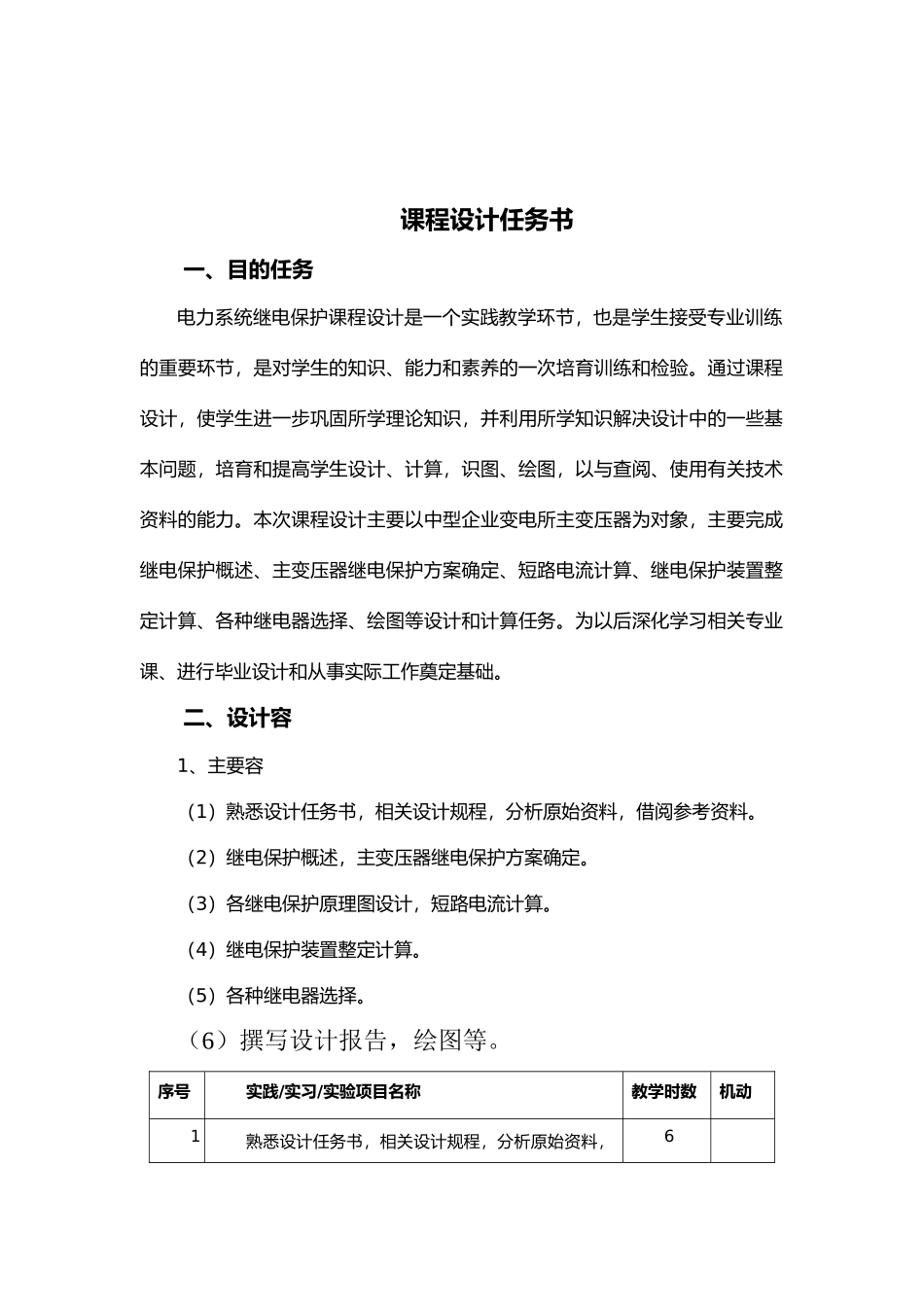

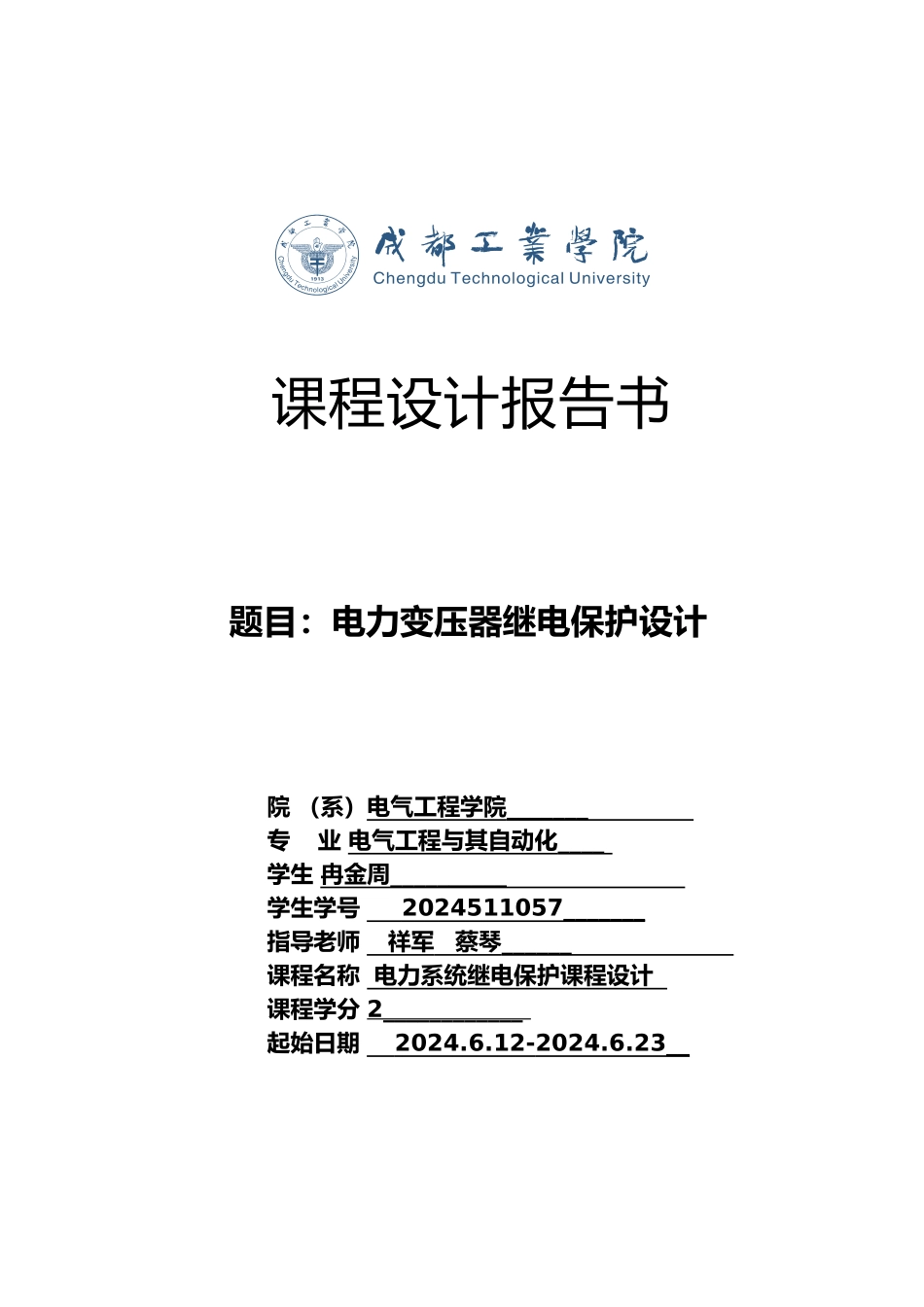

课程设计报告书 题目：电力变压器继电保护设计院 （系）电气工程学院 _______ 专 业 电气工程与其自动化 ____ 学生 冉金周 __________ 学生学号 2024511057_______ 指导老师 祥军 蔡琴 ______ 课程名称 电力系统继电保护课程设计 课程学分 2____________ 起始日期 2024.6.12- 2024.6.23__ 教师评语老师签名：日期：成绩评定备注课程设计任务书一、目的任务电力系统继电保护课程设计是一个实践教学环节，也是学生接受专业训练的重要环节，是对学生的知识、能力和素养的一次培育训练和检验。通过课程设计，使学生进一步巩固所学理论知识，并利用所学知识解决设计中的一些基本问题，培育和提高学生设计、计算，识图、绘图，以与查阅、使用有关技术资料的能力。本次课程设计主要以中型企业变电所主变压器为对象，主要完成继电保护概述、主变压器继电保护方案确定、短路电流计算、继电保护装置整定计算、各种继电器选择、绘图等设计和计算任务。为以后深化学习相关专业课、进行毕业设计和从事实际工作奠定基础。二、设计容1、主要容（1）熟悉设计任务书，相关设计规程，分析原始资料，借阅参考资料。（2）继电保护概述，主变压器继电保护方案确定。（3）各继电保护原理图设计，短路电流计算。（4）继电保护装置整定计算。（5）各种继电器选择。（6）撰写设计报告，绘图等。序号实践/实习/实验项目名称教学时数机动1熟悉设计任务书，相关设计规程，分析原始资料，6借阅参考资料等2继电保护概述，主变压器继电保护方案确定等63各继电保护原理图设计，短路电流计算等84继电保护装置整定计算85各种继电器选择46撰写设计报告，绘图等87考核4合计44（2 周）2、原始数据某变电所电气主接线如图 1 所示，已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，其参数如下：SN=31.5MVA；电压为 110±4×2．5％／38.5±2×2．5％／11 kV；接线为 YN/y/d11（Y0/y/Δ-12-11）；短路电压UHM （ % ） =10.5 ， UHL （ % ） =17 ， UML(%)=6 。 两 台 变 压 器 同 时 运 行 ，110kV 侧的中性点只有一台接地，若只有一台运行，则运行变压器中性点必须接地，其余参数如图 1。3、设计任务结合系统主接线图，要考虑两条 6.5km 长的 110kV 高压线路既可以并联运行也可以单独运行。针对某一主变压器的继电保护进行设计，即变压器主保护按一台变压器单独运行为保护的计算方式。变压器的后备保护（定时限过电流电...
