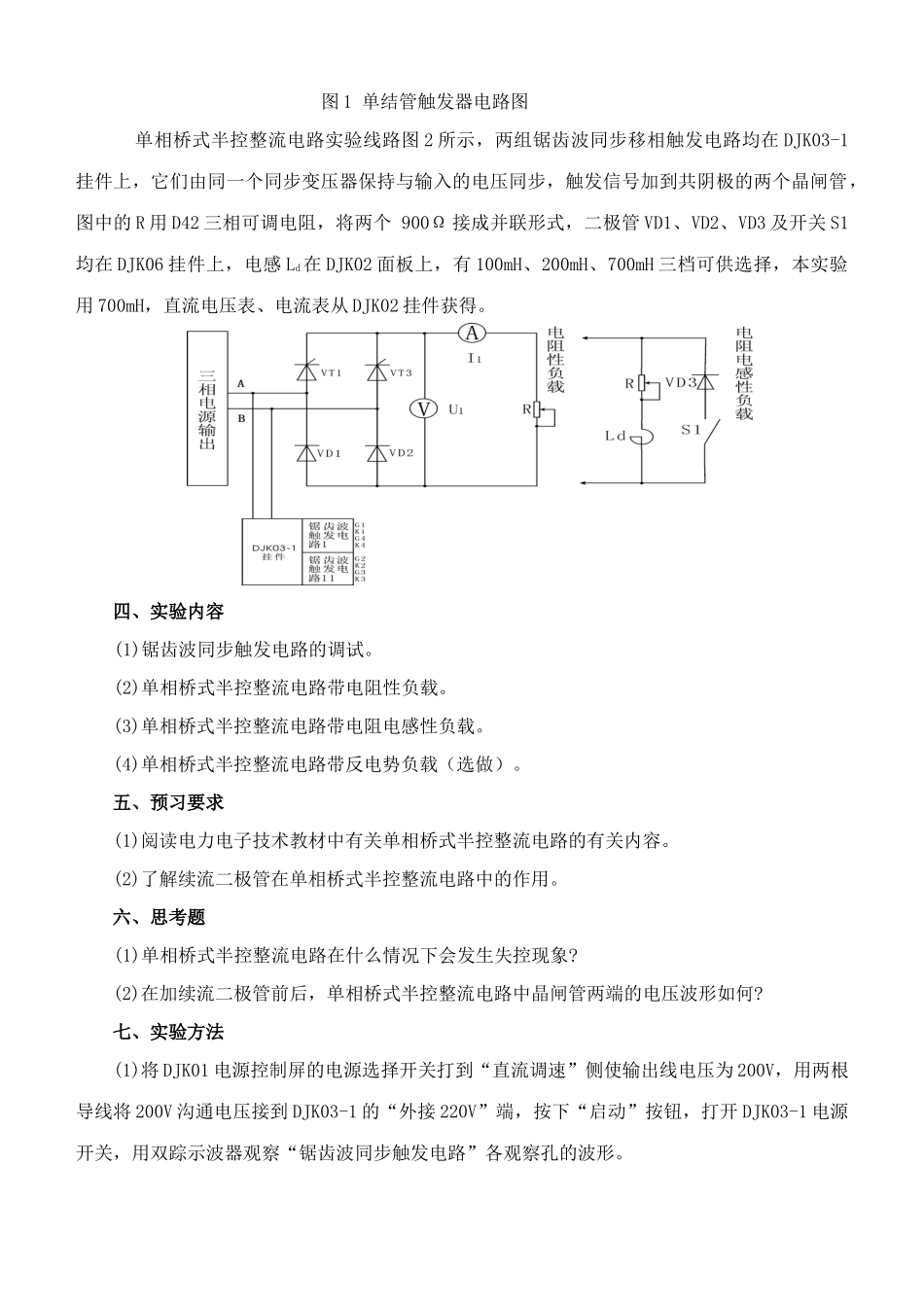

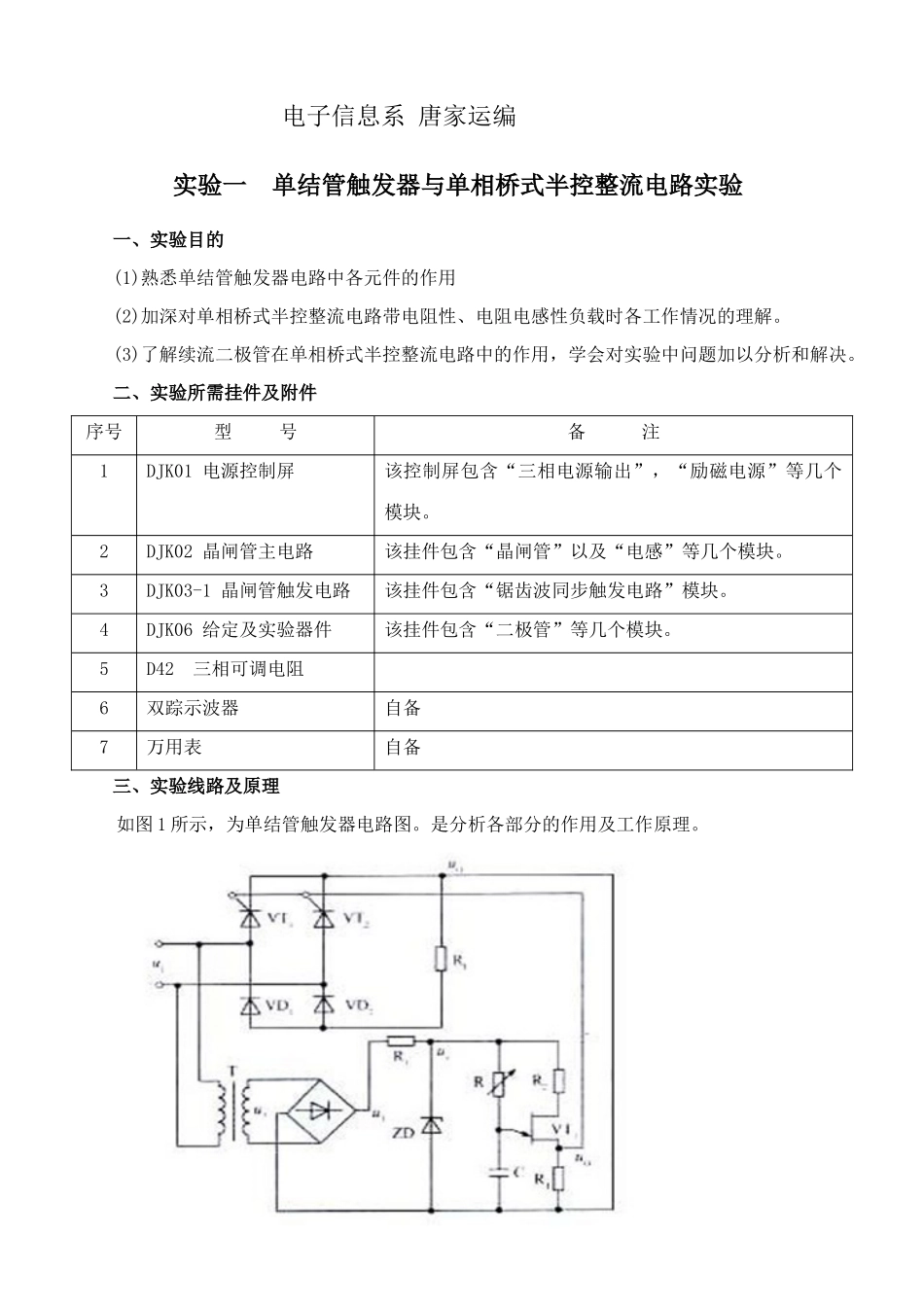

合肥经济技术职业学院《电力电子技术》实验指导书 电子信息系 唐家运编实验一 单结管触发器与单相桥式半控整流电路实验一、实验目的(1)熟悉单结管触发器电路中各元件的作用(2)加深对单相桥式半控整流电路带电阻性、电阻电感性负载时各工作情况的理解。(3)了解续流二极管在单相桥式半控整流电路中的作用,学会对实验中问题加以分析和解决。二、实验所需挂件及附件序号型 号备 注1DJK01 电源控制屏该控制屏包含“三相电源输出”,“励磁电源”等几个模块。2DJK02 晶闸管主电路该挂件包含“晶闸管”以及“电感”等几个模块。3DJK03-1 晶闸管触发电路该挂件包含“锯齿波同步触发电路”模块。4DJK06 给定及实验器件该挂件包含“二极管”等几个模块。5D42 三相可调电阻6双踪示波器自备7万用表自备三、实验线路及原理如图 1 所示,为单结管触发器电路图。是分析各部分的作用及工作原理。图 1 单结管触发器电路图单相桥式半控整流电路实验线路图 2 所示,两组锯齿波同步移相触发电路均在 DJK03-1挂件上,它们由同一个同步变压器保持与输入的电压同步,触发信号加到共阴极的两个晶闸管,图中的 R 用 D42 三相可调电阻,将两个 900Ω 接成并联形式,二极管 VD1、VD2、VD3 及开关 S1均在 DJK06 挂件上,电感 Ld在 DJK02 面板上,有 100mH、200mH、700mH 三档可供选择,本实验用 700mH,直流电压表、电流表从 DJK02 挂件获得。图 2 单相桥式半控整流电路实验线路图 四、实验内容(1)锯齿波同步触发电路的调试。(2)单相桥式半控整流电路带电阻性负载。(3)单相桥式半控整流电路带电阻电感性负载。(4)单相桥式半控整流电路带反电势负载(选做)。五、预习要求(1)阅读电力电子技术教材中有关单相桥式半控整流电路的有关内容。(2)了解续流二极管在单相桥式半控整流电路中的作用。六、思考题(1)单相桥式半控整流电路在什么情况下会发生失控现象?(2)在加续流二极管前后,单相桥式半控整流电路中晶闸管两端的电压波形如何?七、实验方法(1)将 DJK01 电源控制屏的电源选择开关打到“直流调速”侧使输出线电压为 200V,用两根导线将 200V 沟通电压接到 DJK03-1 的“外接 220V”端,按下“启动”按钮,打开 DJK03-1 电源开关,用双踪示波器观察“锯齿波同步触发电路”各观察孔的波形。(2)锯齿波同步移相触发电路调试:其调试方法与实验三相同。令 Uct=0 时(RP2 电位器顺时针转到底)α=170o。(3)单相桥式半控整流电路...
