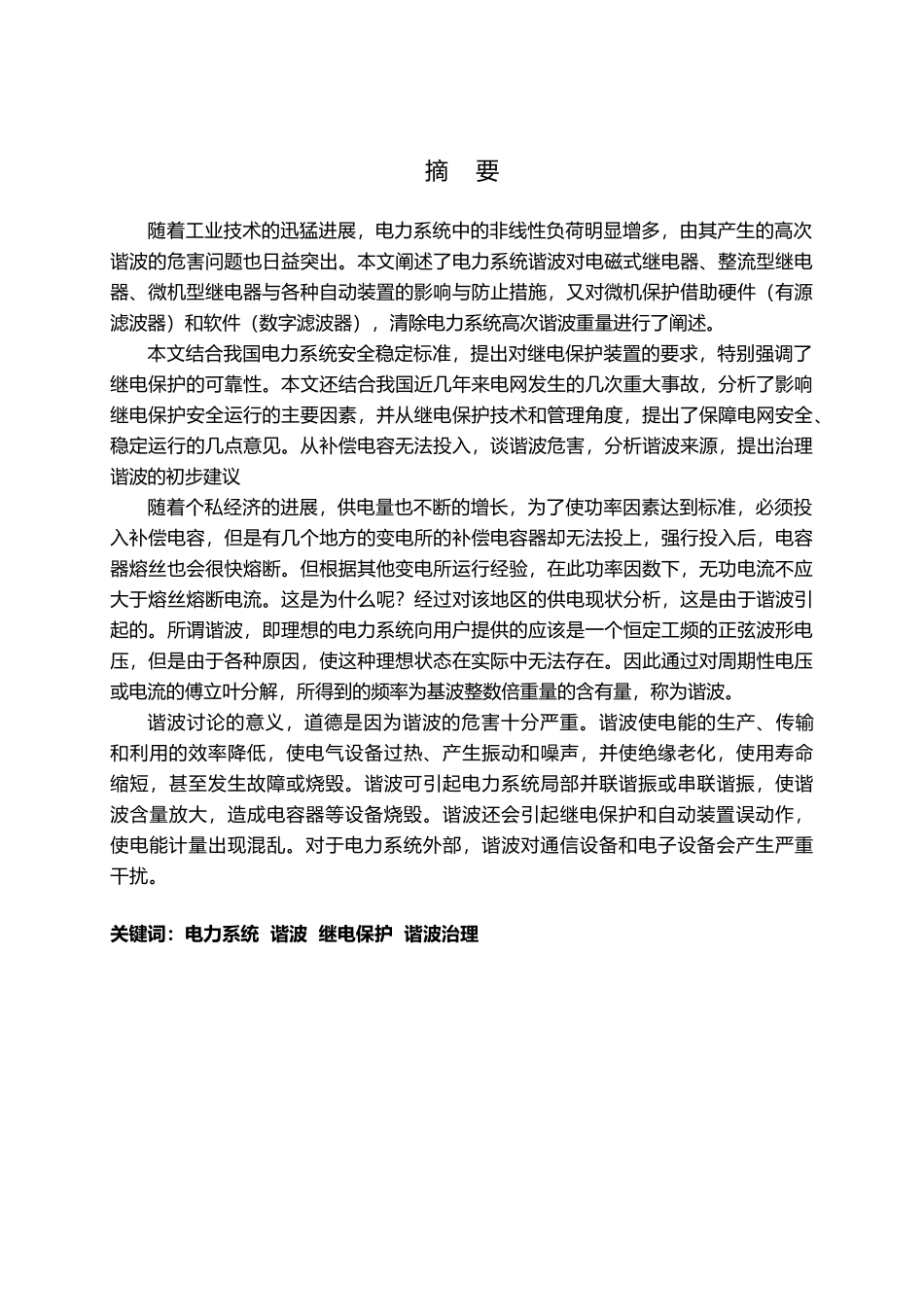

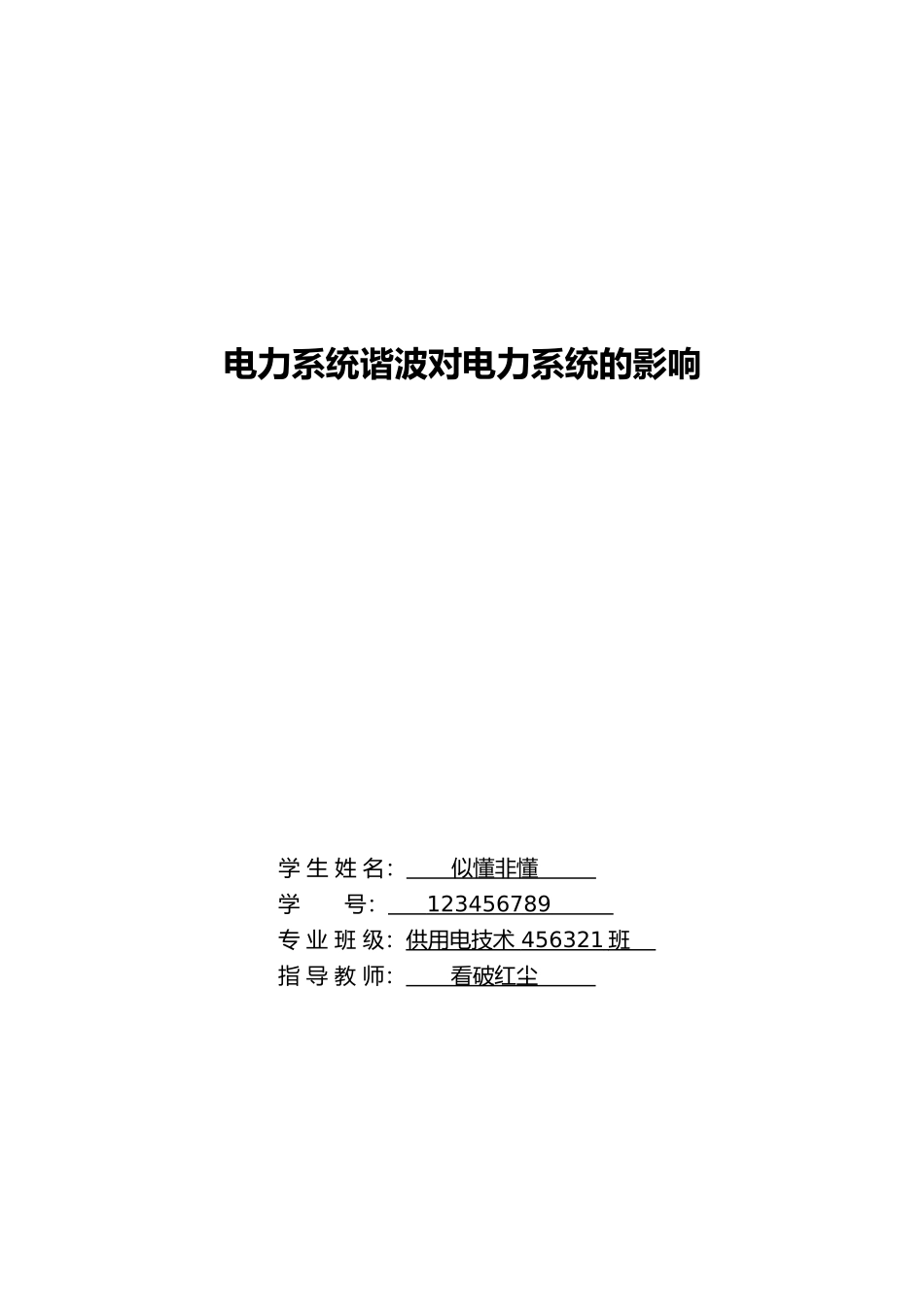

电力系统谐波对电力系统的影响学 生 姓 名： 似懂非懂 学 号： 123456789 专 业 班 级：供用电技术 456321 班 指 导 教 师： 看破红尘 摘 要随着工业技术的迅猛进展，电力系统中的非线性负荷明显增多，由其产生的高次谐波的危害问题也日益突出。本文阐述了电力系统谐波对电磁式继电器、整流型继电器、微机型继电器与各种自动装置的影响与防止措施，又对微机保护借助硬件（有源滤波器）和软件（数字滤波器），清除电力系统高次谐波重量进行了阐述。本文结合我国电力系统安全稳定标准，提出对继电保护装置的要求，特别强调了继电保护的可靠性。本文还结合我国近几年来电网发生的几次重大事故，分析了影响继电保护安全运行的主要因素，并从继电保护技术和管理角度，提出了保障电网安全、稳定运行的几点意见。从补偿电容无法投入，谈谐波危害，分析谐波来源，提出治理谐波的初步建议随着个私经济的进展，供电量也不断的增长，为了使功率因素达到标准，必须投入补偿电容，但是有几个地方的变电所的补偿电容器却无法投上，强行投入后，电容器熔丝也会很快熔断。但根据其他变电所运行经验，在此功率因数下，无功电流不应大于熔丝熔断电流。这是为什么呢？经过对该地区的供电现状分析，这是由于谐波引起的。所谓谐波，即理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，但是由于各种原因，使这种理想状态在实际中无法存在。因此通过对周期性电压或电流的傅立叶分解，所得到的频率为基波整数倍重量的含有量，称为谐波。 谐波讨论的意义，道德是因为谐波的危害十分严重。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。对于电力系统外部，谐波对通信设备和电子设备会产生严重干扰。关键词：电力系统 谐波 继电保护 谐波治理目 录摘要 1引言 11 谐波的产生和危害 21.2 谐波的标准 21.3 谐波源主要种类 31.4 谐波对于电网的危害主要表现 31.5 谐波对电网的影响 41.6 谐波的抑制 42 谐波对电力系统各种设备的影响 52.1 谐波对继电保护和自动装置的影响与控制 52.1.1 继电保护和自动装置受到谐波严重影响的条件 52.2 谐波对各种类型继电保护的影响 62.2.1 谐波对电磁...
