电厂四大管道安装作业指导书

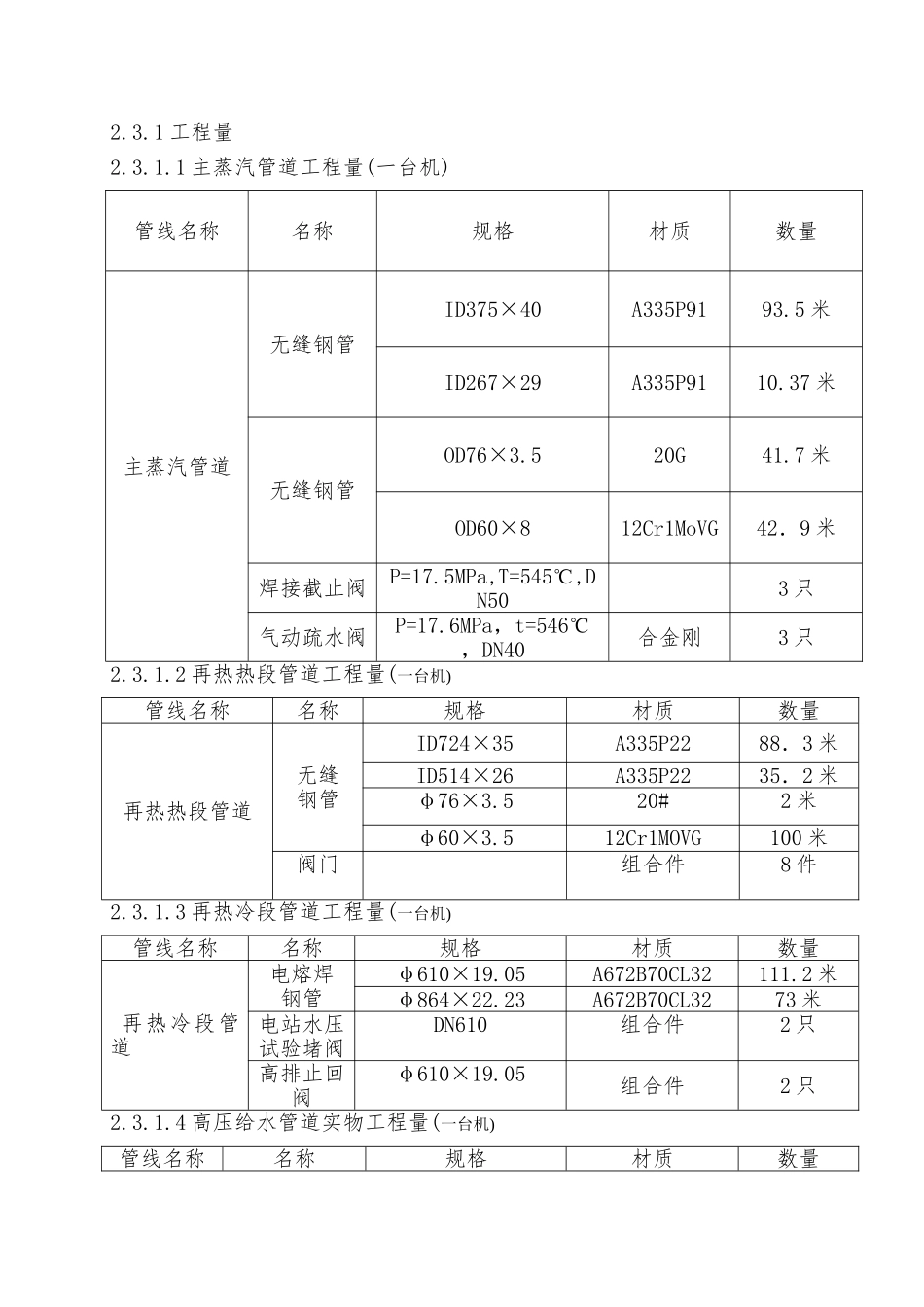

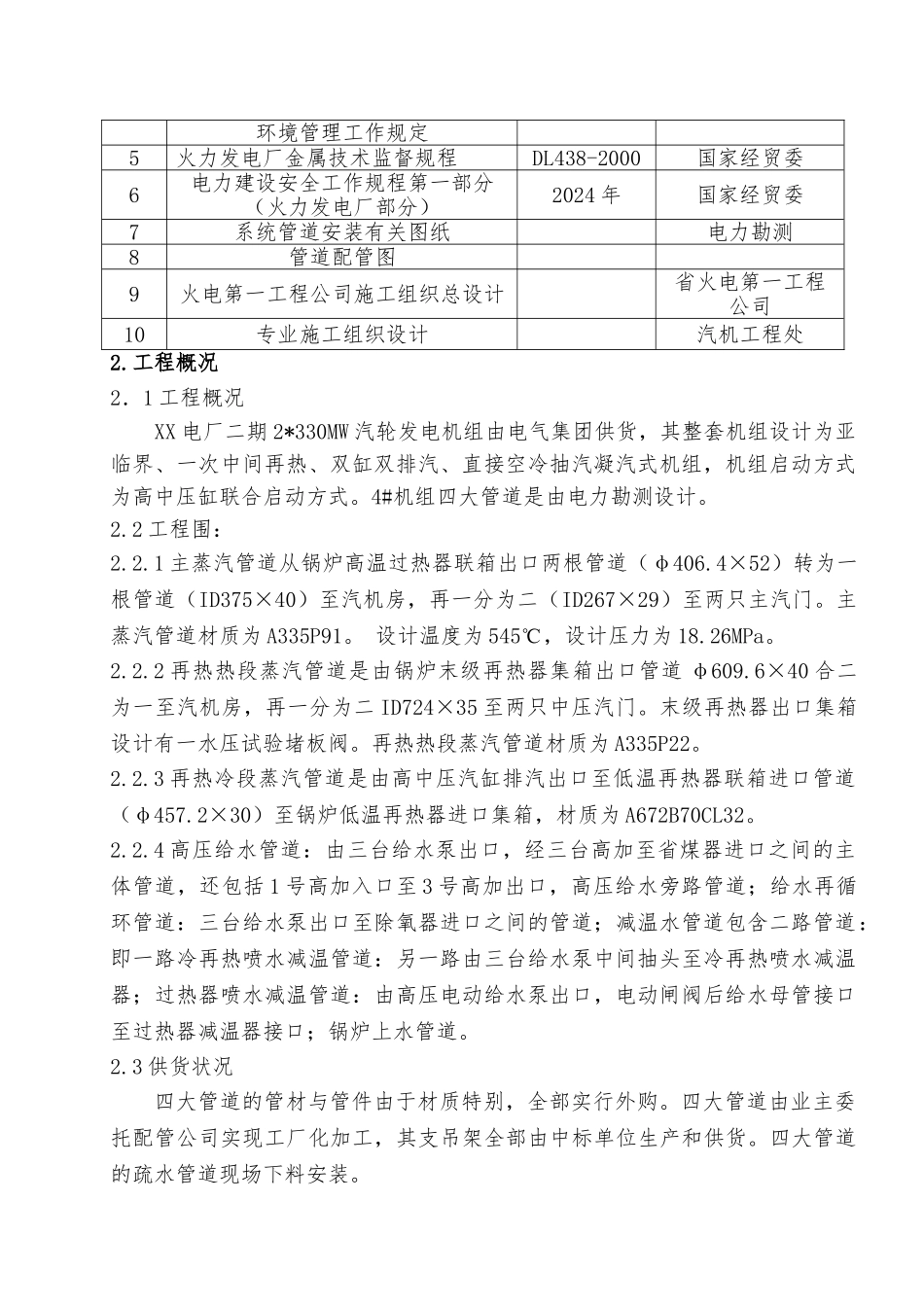

目 录1、 编制依据2、 工程概况 3、 施工组织与计划4、 施工准备5、 施工步骤6、 质量控制7、 安全文明施工8、 附页1.编制依据序号名 称版本来源1《电力建设施工与验收技术规》管道篇 DL5031-9494 年电力工业部2火力发电厂焊接技术规程 DL/T869-20242024 年能源部3《火电施工质量检验与评定标准》管道2000 年国家发改委4国家电网公司电力建设安全健康与2024 年国家电网公司环境管理工作规定5火力发电厂金属技术监督规程DL438-2000国家经贸委6电力建设安全工作规程第一部分（火力发电厂部分）2024 年国家经贸委7系统管道安装有关图纸电力勘测8管道配管图9火电第一工程公司施工组织总设计省火电第一工程公司10专业施工组织设计汽机工程处2.工程概况2．1 工程概况 XX 电厂二期 2*330MW 汽轮发电机组由电气集团供货，其整套机组设计为亚临界、一次中间再热、双缸双排汽、直接空冷抽汽凝汽式机组，机组启动方式为高中压缸联合启动方式。4#机组四大管道是由电力勘测设计。2.2 工程围：2.2.1 主蒸汽管道从锅炉高温过热器联箱出口两根管道（φ406.4×52）转为一根管道（ID375×40）至汽机房，再一分为二（ID267×29）至两只主汽门。主蒸汽管道材质为 A335P91。 设计温度为 545℃，设计压力为 18.26MPa。2.2.2 再热热段蒸汽管道是由锅炉末级再热器集箱出口管道 φ609.6×40 合二为一至汽机房，再一分为二 ID724×35 至两只中压汽门。末级再热器出口集箱设计有一水压试验堵板阀。再热热段蒸汽管道材质为 A335P22。2.2.3 再热冷段蒸汽管道是由高中压汽缸排汽出口至低温再热器联箱进口管道（φ457.2×30）至锅炉低温再热器进口集箱，材质为 A672B70CL32。 2.2.4 高压给水管道：由三台给水泵出口，经三台高加至省煤器进口之间的主体管道，还包括 1 号高加入口至 3 号高加出口，高压给水旁路管道；给水再循环管道：三台给水泵出口至除氧器进口之间的管道；减温水管道包含二路管道：即一路冷再热喷水减温管道：另一路由三台给水泵中间抽头至冷再热喷水减温器；过热器喷水减温管道：由高压电动给水泵出口，电动闸阀后给水母管接口至过热器减温器接口；锅炉上水管道。2.3 供货状况四大管道的管材与管件由于材质特别，全部实行外购。四大管道由业主委托配管公司实现工厂化加工，其支吊架全部由中标单位生产和供货。四大管道的疏水管道现场下料安装。2.3.1 工程量2.3.1.1 主蒸汽管道工程量(一台机)管线名称名称规格材质...
