电子设计制作大赛报告

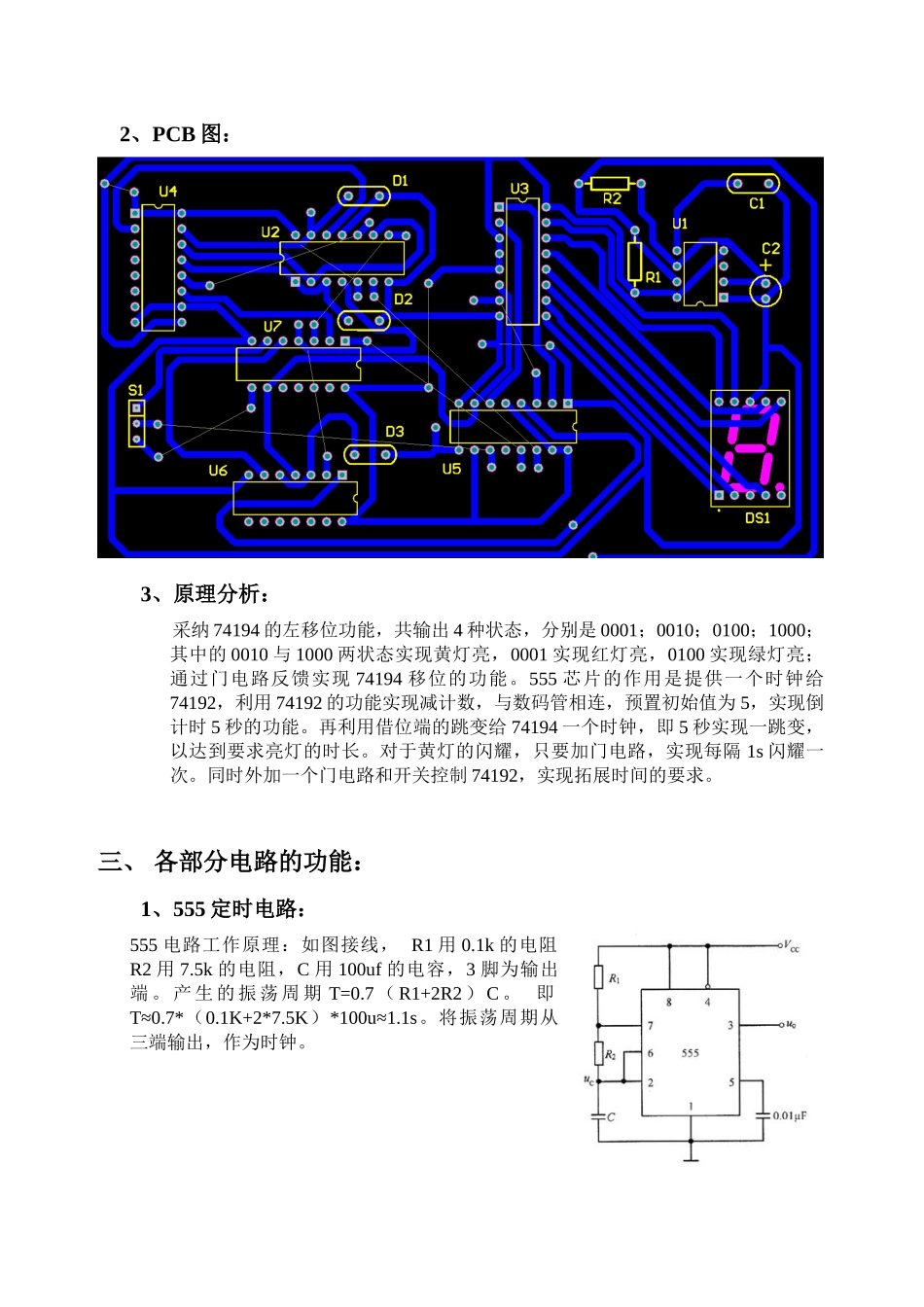

电子设计制作大赛报告设计课题：交通灯设计专业班级：通信 0913 班学生姓名： 李文峰 谢巍巍 张河昌 设计时间：2024.5.20~2024.6.5电子设计制作竞赛报告设计课题：交通灯设计专业班级：通信 0913 班 学生姓名：李文峰 谢巍巍 张河昌设计时间：2024.5.20~2024.6.5一、 设计任务及实现要求：1、使用 LED 灯模拟交通灯的工作过程，红、黄、绿三种颜色的 LED 灯分别模拟交通灯的红灯、黄灯、绿灯。2、实现如下要求的从状态一到状态四的循环，并通过数码管来显示倒计时的时间。 状态一：黄、绿灯熄灭，红灯亮 5s，然后进入状态二；状态二：红、绿灯熄灭，黄灯闪耀 5s，然后进入状态三；状态三：红、黄灯熄灭，绿灯亮 5s，然后进入状态四；状态四：红、绿灯熄灭，黄灯闪耀 5s，然后回到状态一。3、每个状态数码管都要显示倒计时的时间。4、扩展：不同延时时间二、 设计原理（设计原理图，原理分析）：1、总原理图 2、PCB 图：3、原理分析： 采纳 74194 的左移位功能，共输出 4 种状态，分别是 0001；0010；0100；1000；其中的 0010 与 1000 两状态实现黄灯亮，0001 实现红灯亮，0100 实现绿灯亮；通过门电路反馈实现 74194 移位的功能。555 芯片的作用是提供一个时钟给74192，利用 74192 的功能实现减计数，与数码管相连，预置初始值为 5，实现倒计时 5 秒的功能。再利用借位端的跳变给 74194 一个时钟，即 5 秒实现一跳变，以达到要求亮灯的时长。对于黄灯的闪耀，只要加门电路，实现每隔 1s 闪耀一次。同时外加一个门电路和开关控制 74192，实现拓展时间的要求。三、 各部分电路的功能：1、555 定时电路：555 电路工作原理：如图接线， R1 用 0.1k 的电阻，R2 用 7.5k 的电阻，C 用 100uf 的电容，3 脚为输出端 。 产 生 的 振 荡 周 期 T=0.7 （ R1+2R2 ） C 。 即T≈0.7*（0.1K+2*7.5K）*100u≈1.1s。将振荡周期从三端输出，作为时钟。2、74192 芯片功能：74192 工作原理:利用减计数，4 脚（DN）接时钟，上跳变有效，D3~D0 设置初值 0101，实现 5 预置初值 5 的功能，5 脚（UP）接高电平，11 脚（PL）为预置端，当从 0 跳回 9时，反馈一信号，使之在 11 端变低电平，实现预置功能，即还未出现 9 时就变成 5，从而实现 5 秒倒计时的功能。在拓展时间部分，不对红绿灯的 5 秒进行预置，只对黄灯的 5秒进行预置，从而实现红绿灯亮 9 秒，黄...
