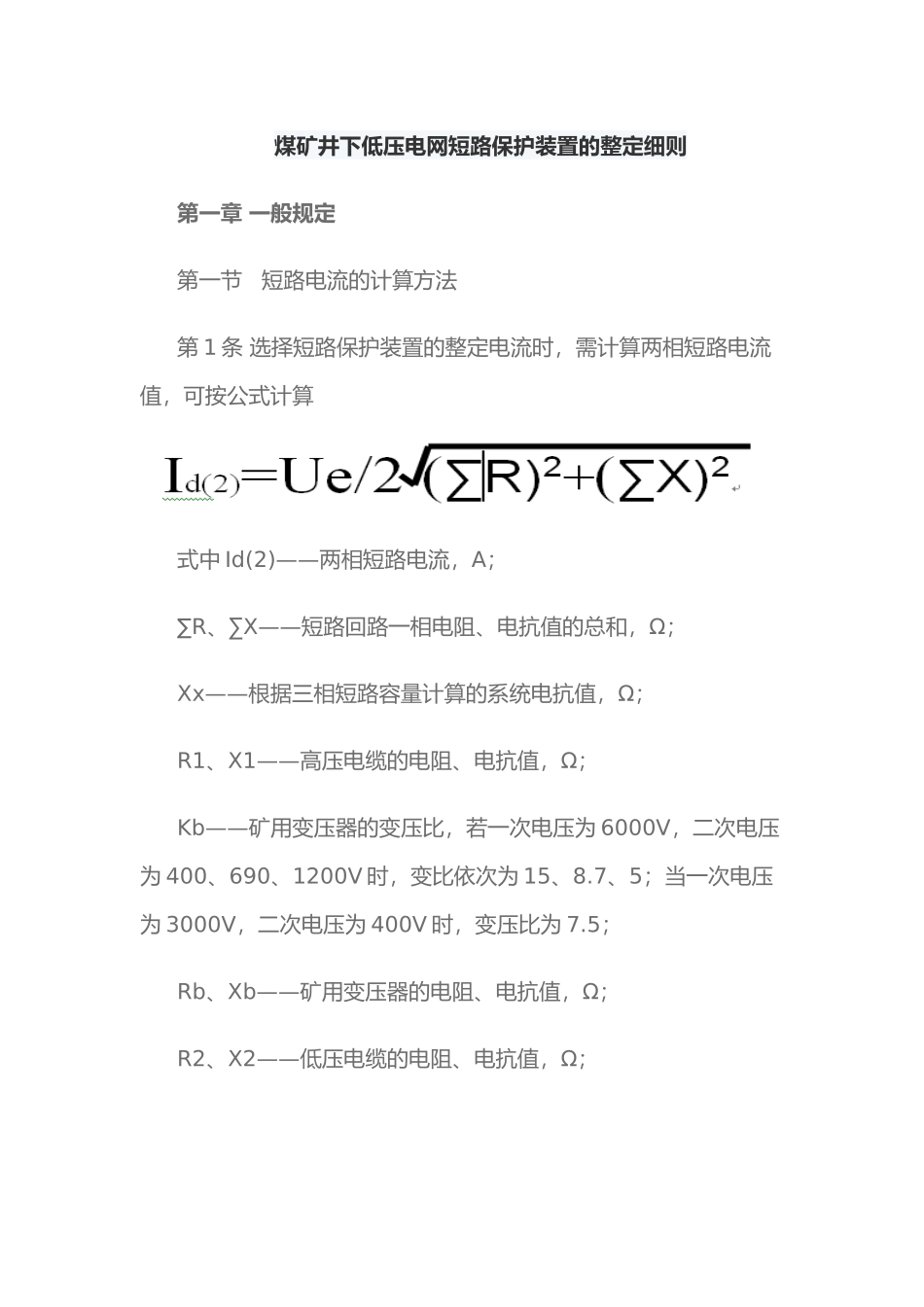

煤矿井下低压电网短路保护装置的整定细则第一章 一般规定第一节 短路电流的计算方法第 1 条 选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式计算式中 Id(2)——两相短路电流，A；∑R、∑X——短路回路一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为 6000V，二次电压为 400、690、1200V 时，变比依次为 15、8
7、5；当一次电压为 3000V，二次电压为 400V 时，变压比为 7

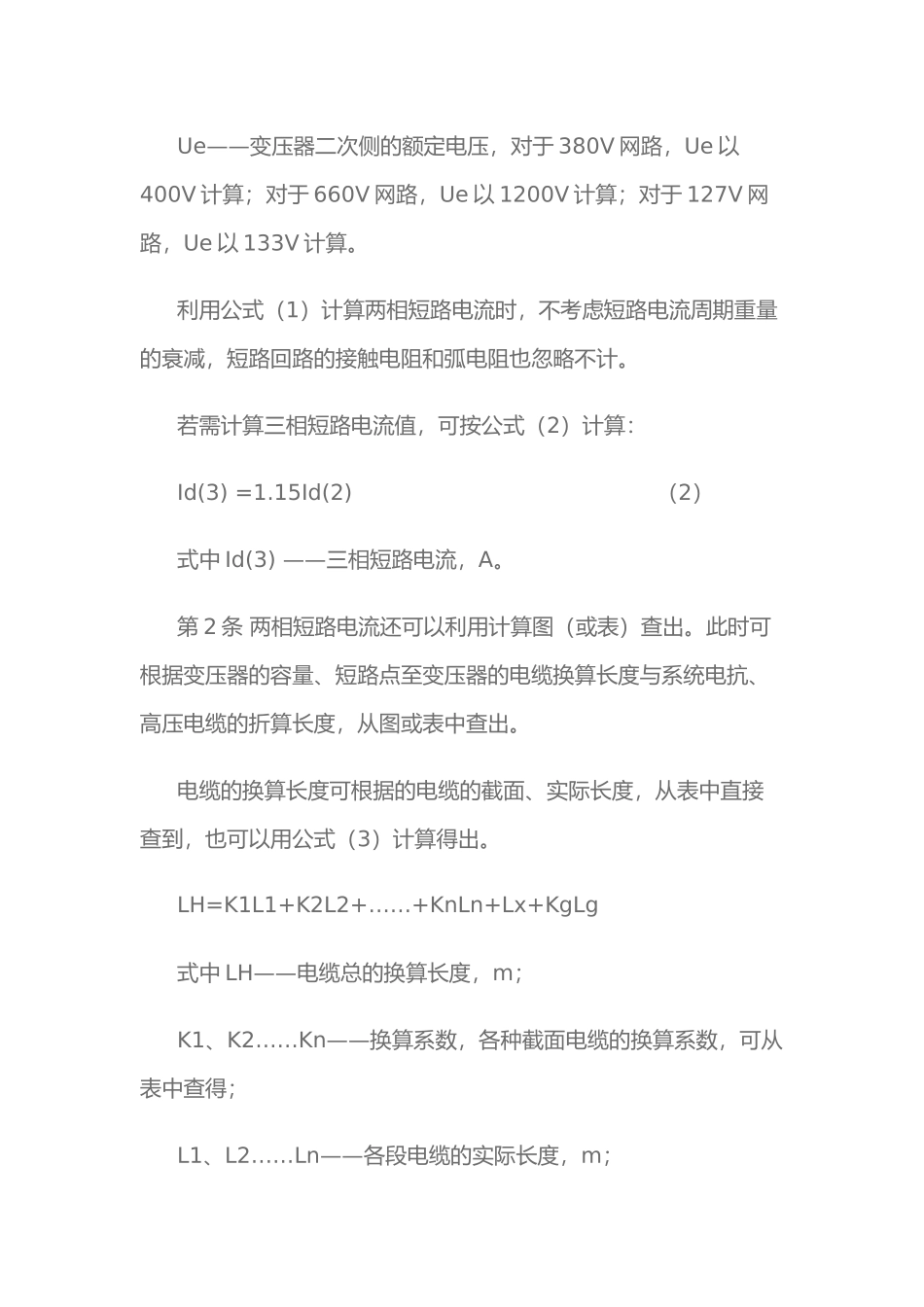

5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于 380V 网路，Ue 以400V 计算；对于 660V 网路，Ue 以 1200V 计算；对于 127V 网路，Ue 以 133V 计算
利用公式（1）计算两相短路电流时，不考虑短路电流周期重量的衰减，短路回路的接触电阻和弧电阻也忽略不计
若需计算三相短路电流值，可按公式（2）计算：Id(3) =1
15Id(2) （2）式中 Id(3) ——三相短路电流，A
第 2 条 两相短路电流还可以利用计算图（或表）查出
此时可根据变压器的容量、短路点至变压器的电缆换算长度与系统电抗、高压电缆的折算长度，从图或表中查出
电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出

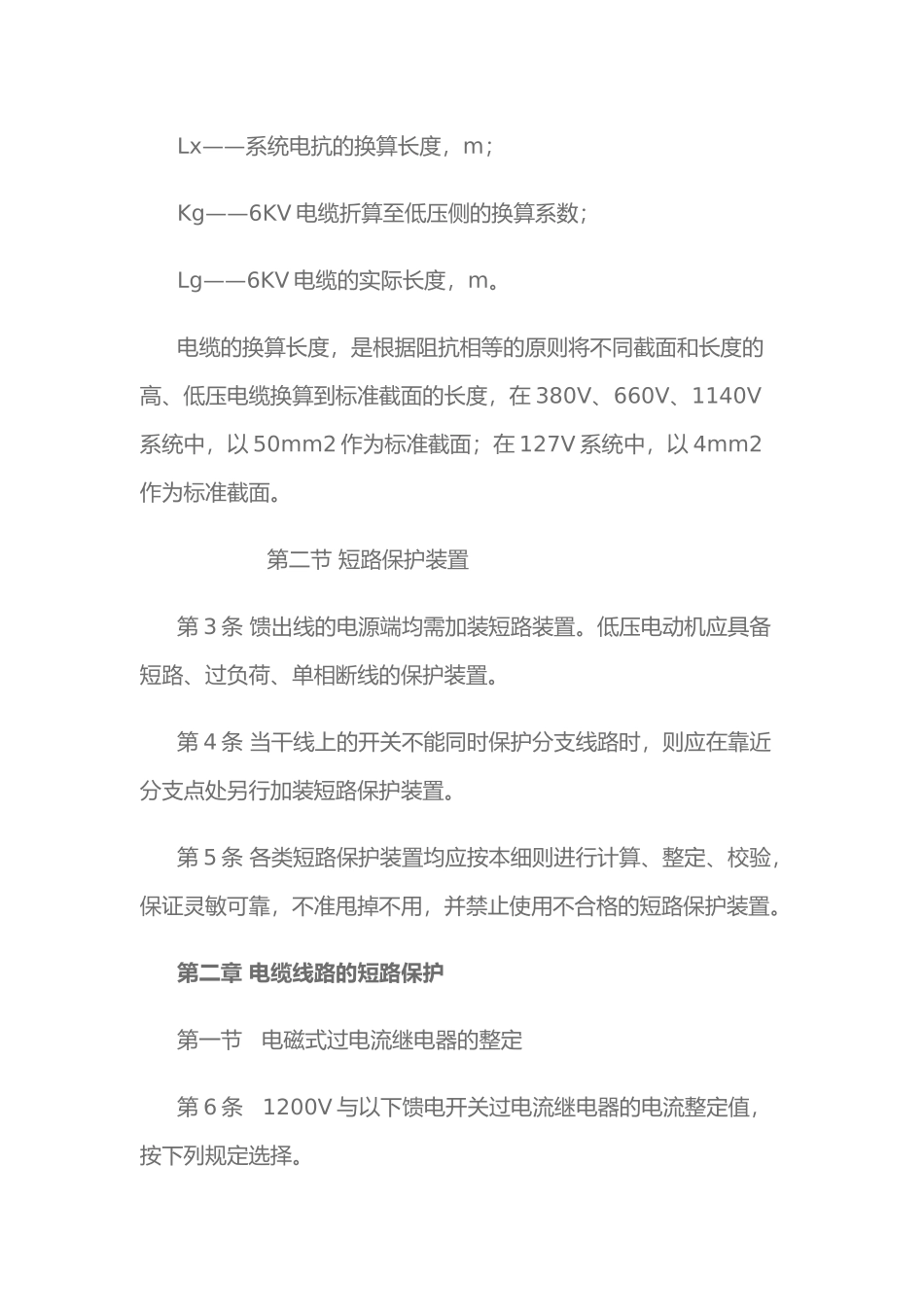

LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中 LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV 电缆折算至低压侧的换算系数；Lg——6KV 电缆的实际长度，m
电缆的换算长度，是根
