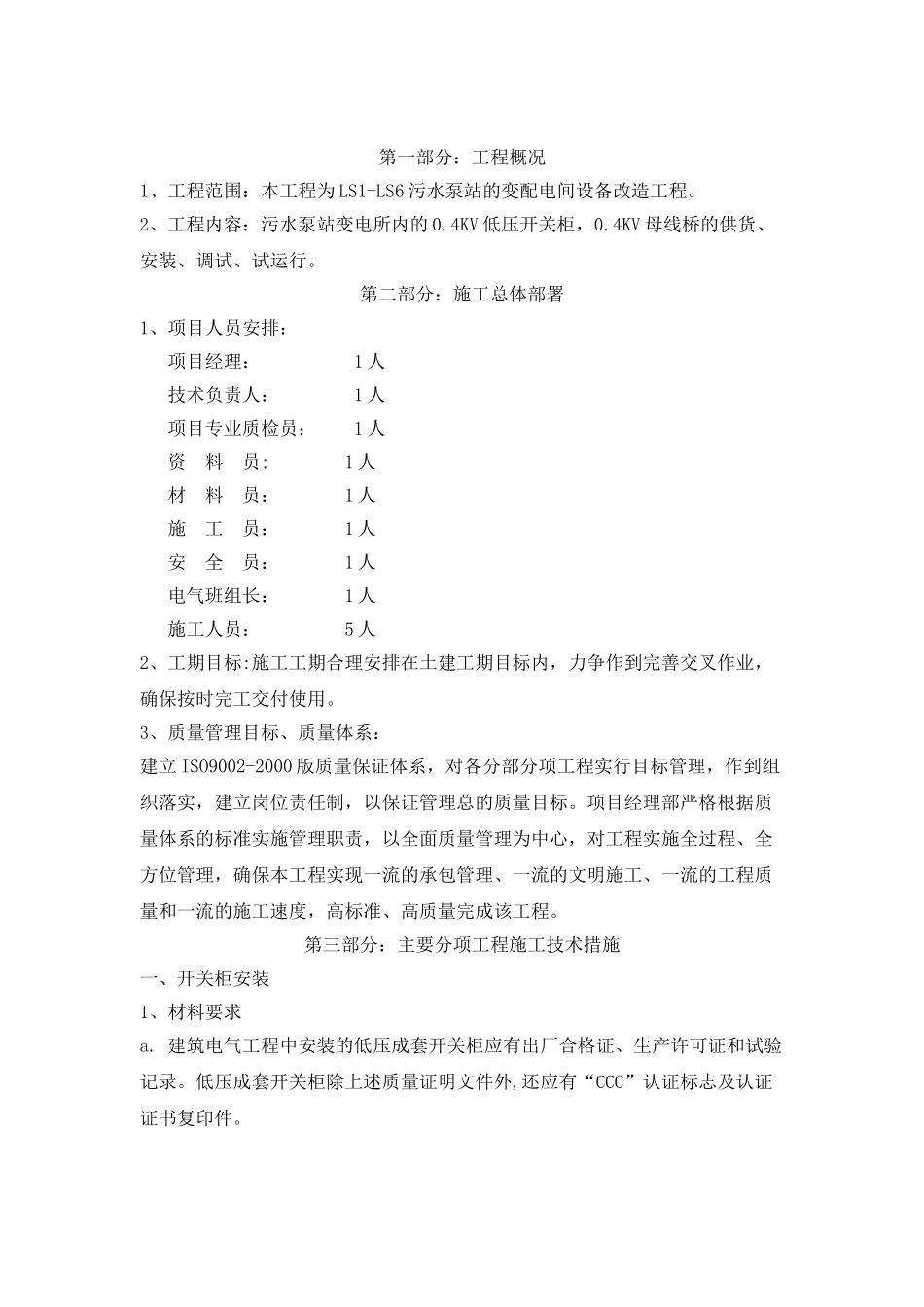

第一部分：工程概况1、工程范围：本工程为 LS1-LS6 污水泵站的变配电间设备改造工程。2、工程内容：污水泵站变电所内的 0.4KV 低压开关柜，0.4KV 母线桥的供货、安装、调试、试运行。第二部分：施工总体部署1、项目人员安排：项目经理： 1 人技术负责人： 1 人项目专业质检员： 1 人资 料 员: 1 人材 料 员： 1 人施 工 员： 1 人安 全 员： 1 人电气班组长： 1 人 施工人员： 5 人2、工期目标:施工工期合理安排在土建工期目标内，力争作到完善交叉作业，确保按时完工交付使用。3、质量管理目标、质量体系：建立 ISO9002-2000 版质量保证体系，对各分部分项工程实行目标管理，作到组织落实，建立岗位责任制，以保证管理总的质量目标。项目经理部严格根据质量体系的标准实施管理职责，以全面质量管理为中心，对工程实施全过程、全方位管理，确保本工程实现一流的承包管理、一流的文明施工、一流的工程质量和一流的施工速度，高标准、高质量完成该工程。第三部分：主要分项工程施工技术措施一、开关柜安装1、材料要求a. 建筑电气工程中安装的低压成套开关柜应有出厂合格证、生产许可证和试验记录。低压成套开关柜除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。b. 产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于 1.5mm,且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验,调整及操作试验。2、主要工机具a. 铅笔、卷尺、水平尺、方尺、线坠等。b. 手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。3、质量要求a. 低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303-2024)的规定。项序项 目允许偏差或允许值主控项目1金属框架的接地或接零第 6.1.1 条2电击保护和保护导体的截面积第 6.1.2 条3手车抽出式柜的推拉和动、静触头检查第 6.1.3 条4成套配电柜的交接试验第 6.1.5 条5柜（屏、盘、台等）间线路绝缘电阻值测试第 6.1.6 条6柜（屏、盘、台等）间二次回路耐压试验第 6.1.7 条7直流屏试验第 6.1.8 条一般项目1柜（屏、盘、台等）间或与基础型钢的连接第 6.2.2 条2柜（屏、盘、台等）间接缝、成列盘面偏差检查第 6.2.3 条3柜（屏、盘、台等）间内部检查试验第 6.2.4 条4低压电...
