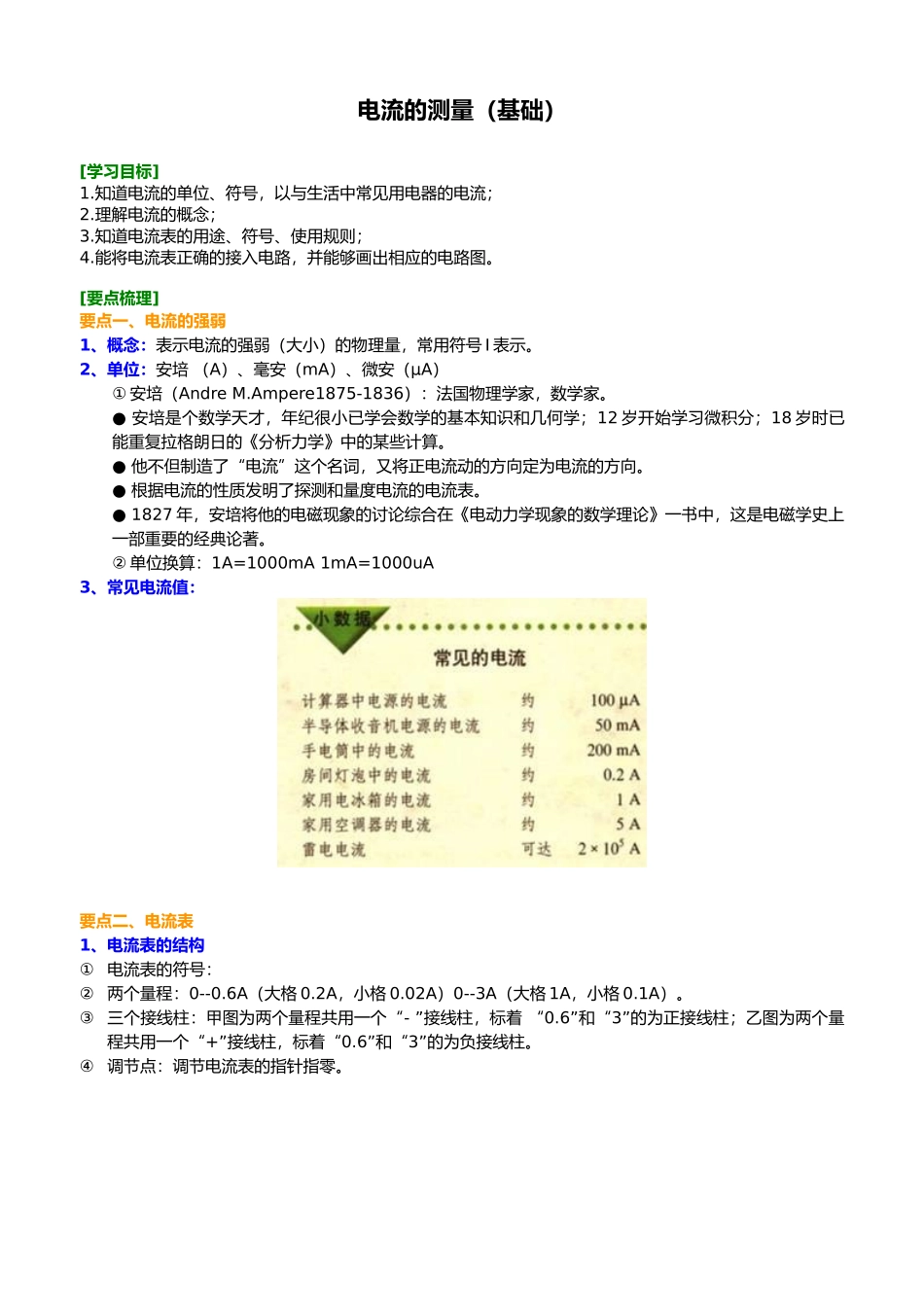

电流的测量(基础)[学习目标]1.知道电流的单位、符号,以与生活中常见用电器的电流;2.理解电流的概念;3.知道电流表的用途、符号、使用规则;4.能将电流表正确的接入电路,并能够画出相应的电路图。[要点梳理]要点一、电流的强弱1、概念:表示电流的强弱(大小)的物理量,常用符号 I 表示。2、单位:安培 (A)、毫安(mA)、微安(μA)① 安培(Andre M.Ampere1875-1836):法国物理学家,数学家。● 安培是个数学天才,年纪很小已学会数学的基本知识和几何学;12 岁开始学习微积分;18 岁时已能重复拉格朗日的《分析力学》中的某些计算。 ● 他不但制造了“电流”这个名词,又将正电流动的方向定为电流的方向。 ● 根据电流的性质发明了探测和量度电流的电流表。 ● 1827 年,安培将他的电磁现象的讨论综合在《电动力学现象的数学理论》一书中,这是电磁学史上一部重要的经典论著。② 单位换算:1A=1000mA 1mA=1000uA3、常见电流值:要点二、电流表1、电流表的结构①电流表的符号:②两个量程:0--0.6A(大格 0.2A,小格 0.02A)0--3A(大格 1A,小格 0.1A)。③三个接线柱:甲图为两个量程共用一个“- ”接线柱,标着 “0.6”和“3”的为正接线柱;乙图为两个量程共用一个“+”接线柱,标着“0.6”和“3”的为负接线柱。④调节点:调节电流表的指针指零。2、电流表的使用规则① 电流表要和被测用电器串联;② 接线柱的接法要正确,使电流从正接线柱流入,从负接线流柱出;③ 被测电流不要超过电流表的量程;在不知被测电流的大小时,应采纳试触的方法选择量程。④ 绝对不允许不经过用电器而把电流表连到电源两极。 3、电流表量程的选择: ① 假如能够估测出电流的大小,可以根据估测值选择合适的量程;② 假如不能估测可用“试触法”选择合适的量程,如下图所示,电流表不要全部接入电路,闭合开关后用线头 A 点试触较大的量程,假如指针示偏转较小选择小量程,假如指针示偏转较大选择大量程的量程。4、电流表的读数① 明确电流表所选量程;② 确定电流表的分度值(一个小格代表多少);③ 接通电路后,看看表针向右总共偏过多少小格;④ 电流表的指针没有正对某一刻度,在两个刻度之间,这时指针靠近那个值就读那个值。要点诠释:1、使用电流表要选用合适的量程,并不是量程越大越好,假如选择的量程太小测不出电流还会烧坏电表,假如量程太大,读数不准确。如:测量大小是 0.08A 的电流,假如选择...
