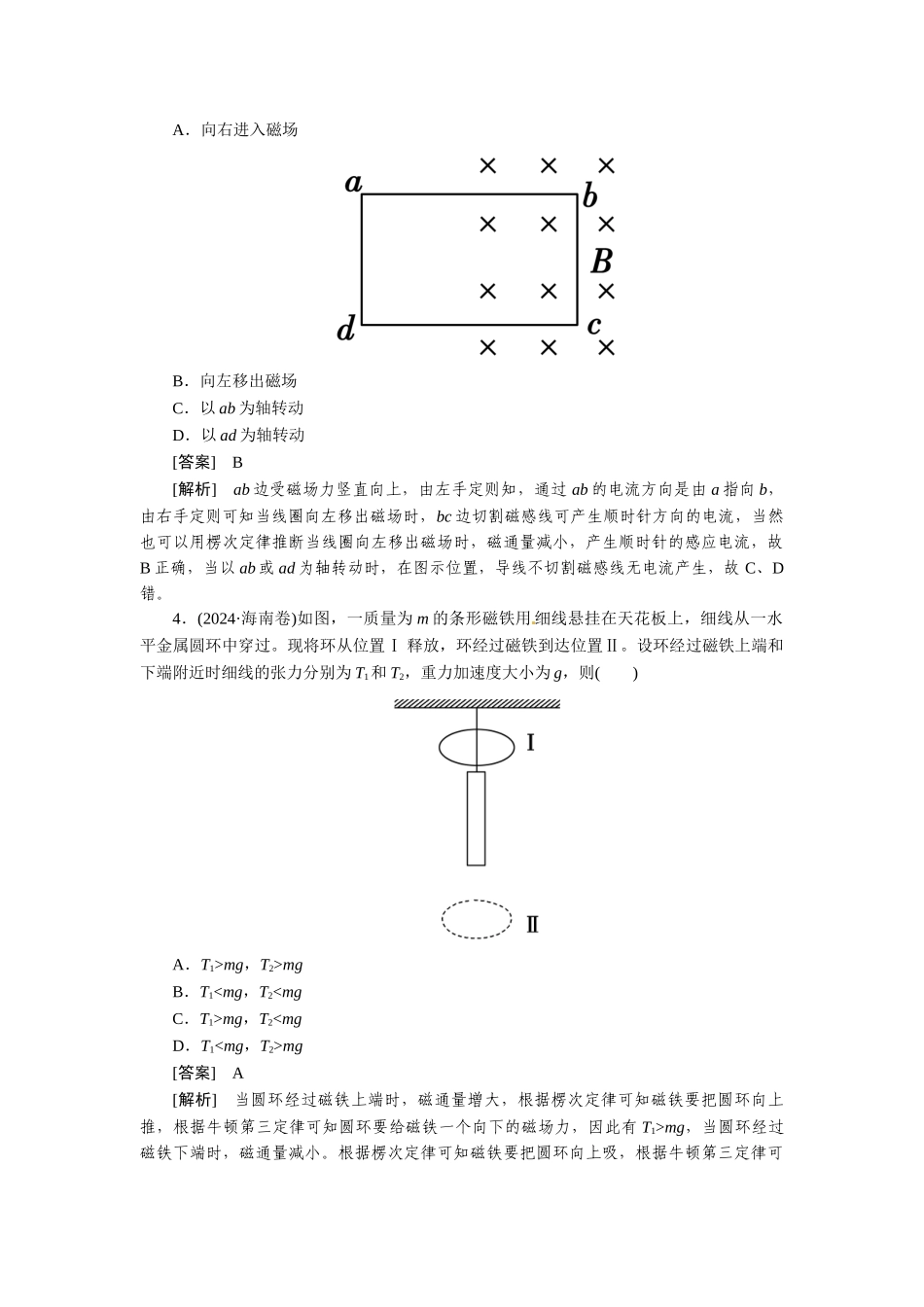

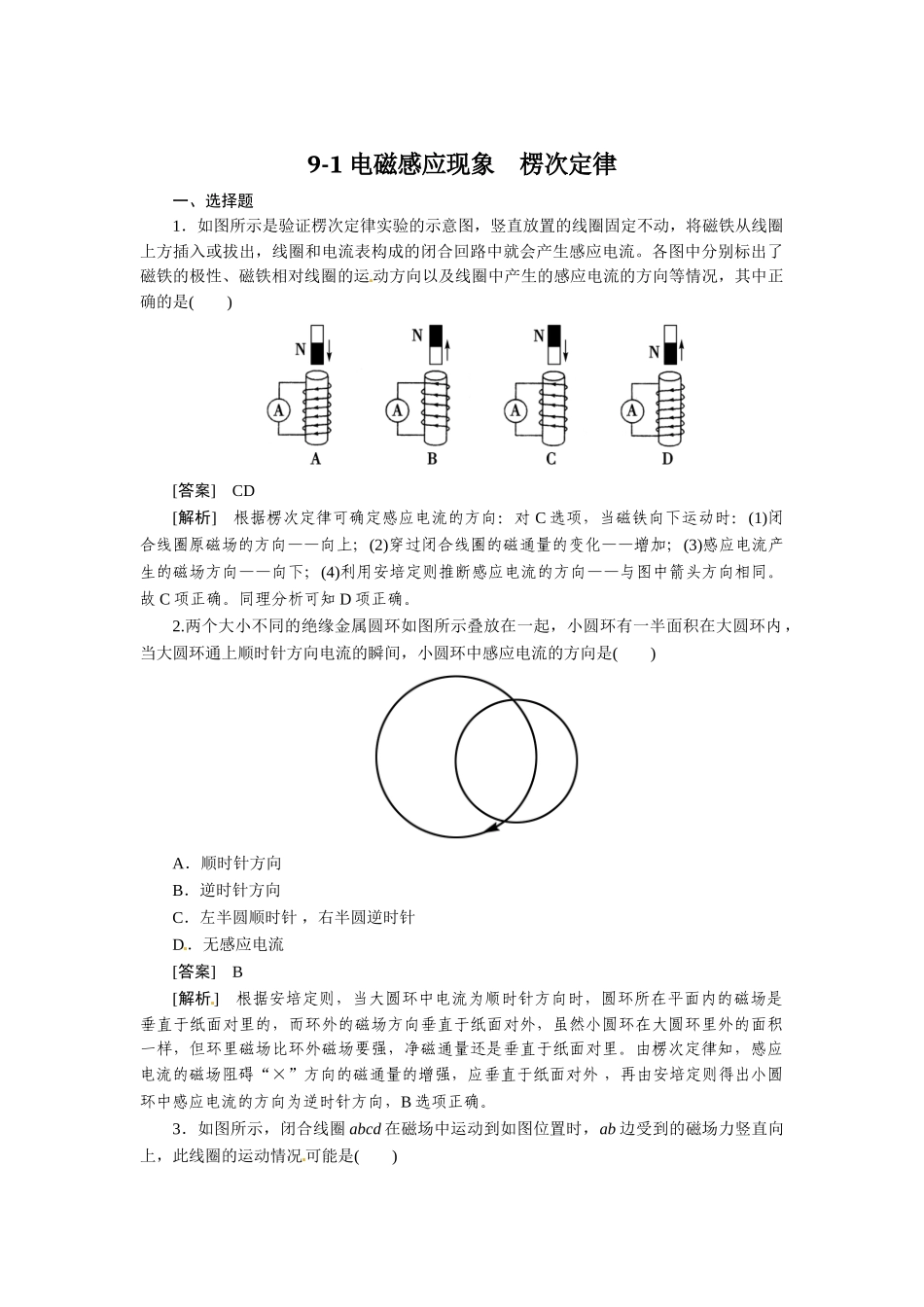

9-1 电磁感应现象 楞次定律一、选择题1．如图所示是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流。各图中分别标出了磁铁的极性、磁铁相对线圈的运 动方向以及线圈中产生的感应电流的方向等情况，其中正确的是( )[答案] CD[解析] 根据楞次定律可确定感应电流的方向：对 C 选项，当磁铁向下运动时：(1)闭合线圈原磁场的方向——向上；(2)穿过闭合线圈的磁通量的变化——增加；(3)感应电流产生的磁场方向——向下；(4)利用安培定则推断感应电流的方向——与图中箭头方向相同。故 C 项正确。同理分析可知 D 项正确。2.两个大小不同的绝缘金属圆环如图所示叠放在一起，小圆环有一半面积在大圆环内 ，当大圆环通上顺时针方向电流的瞬间，小圆环中感应电流的方向是( )A．顺时针方向B．逆时针方向C．左半圆顺时针 ，右半圆逆时针D．无感应电流[答案] B[解析 ] 根据安培定则，当大圆环中电流为顺时针方向时，圆环所在平面内的磁场是垂直于纸面对里的，而环外的磁场方向垂直于纸面对外，虽然小圆环在大圆环里外的面积一样，但环里磁场比环外磁场要强，净磁通量还是垂直于纸面对里。由楞次定律知，感应电流的磁场阻碍“×”方向的磁通量的增强，应垂直于纸面对外 ，再由安培定则得出小圆环中感应电流的方向为逆时针方向，B 选项正确。3．如图所示，闭合线圈 abcd 在磁场中运动到如图位置时，ab 边受到的磁场力竖直向上，此线圈的运动情况可能是( )A．向右进入磁场B．向左移出磁场C．以 ab 为轴转动D．以 ad 为轴转动[答案] B[解析] ab 边受磁场力竖直向上，由左手定则知，通过 ab 的电流方向是由 a 指向 b，由右手定则可知当线圈向左移出磁场时，bc 边切割磁感线可产生顺时针方向的电流，当然也可以用楞次定律推断当线圈向左移出磁场时，磁通量减小，产生顺时针的感应电流，故B 正确，当以 ab 或 ad 为轴转动时，在图示位置，导线不切割磁感线无电流产生，故 C、D错。4．(2024·海南卷)如图，一质量为 m 的条形磁铁用 细线悬挂在天花板上，细线从一水平金属圆环中穿过。现将环从位置Ⅰ 释放，环经过磁铁到达位置Ⅱ。设环经过磁铁上端和下端附近时细线的张力分别为 T1和 T2，重力加速度大小为 g，则( )A．T1>mg，T2>mgB．T1mg，T2mg[答案] A[解析] 当圆环经过磁铁上端时，磁通量增大...
