电线电缆导体介绍

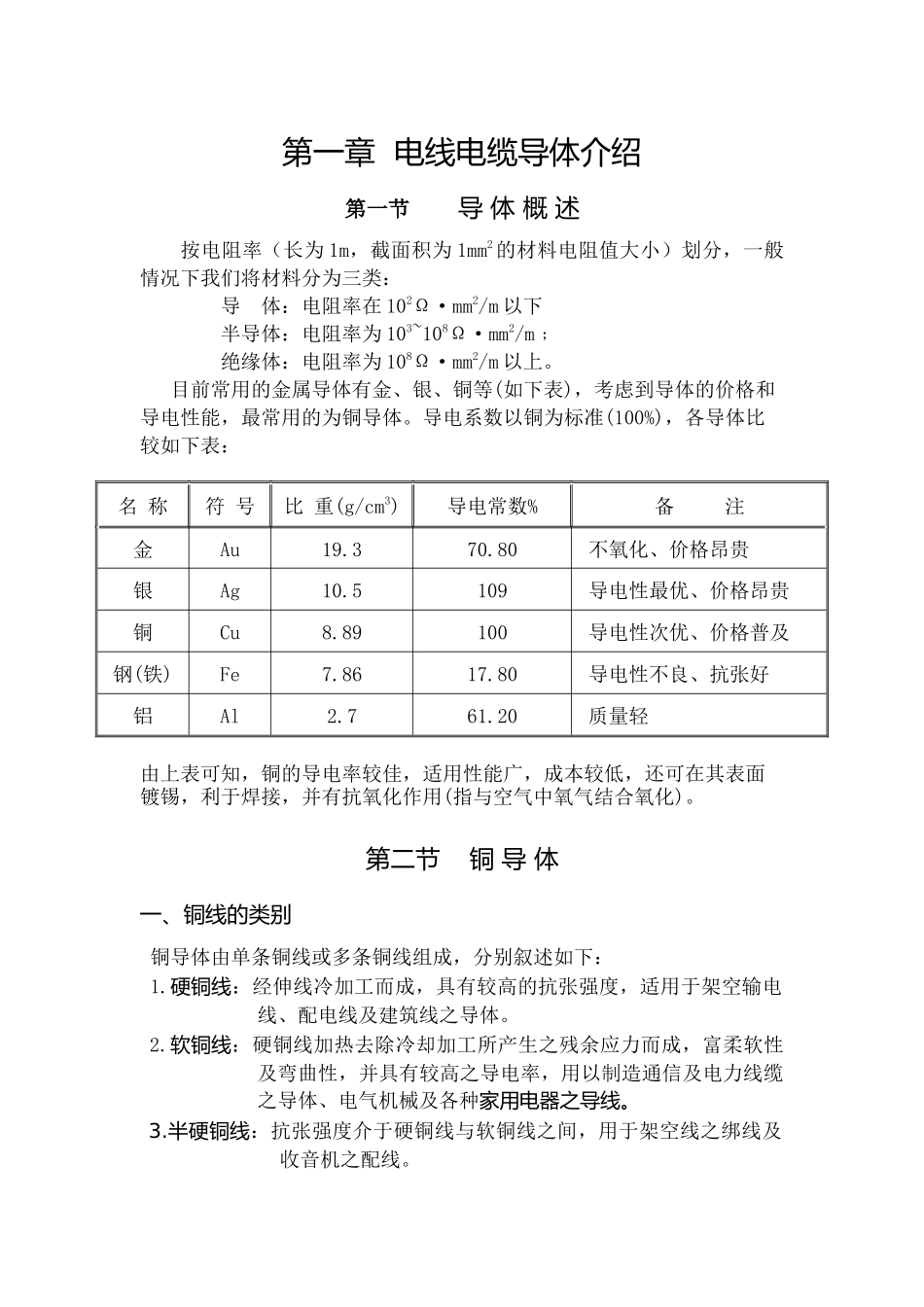

电线电缆导体介绍_第1页
1/28
电线电缆导体介绍_第2页
2/28
电线电缆导体介绍_第3页
3/28
第一章 电线电缆导体介绍第一节 导 体 概 述按电阻率(长为 1m,截面积为 1mm2的材料电阻值大小)划分,一般情况下我们将材料分为三类:导 体:电阻率在 102Ω·mm2/m 以下半导体:电阻率为 103~108Ω·mm2/m﹔ 绝缘体:电阻率为 108Ω·mm2/m 以上。 目前常用的金属导体有金、银、铜等(如下表),考虑到导体的价格和导电性能,最常用的为铜导体。导电系数以铜为标准(100%),各导体比较如下表:名 称符 号比 重(g/cm3)导电常数%备 注金Au19.370.80不氧化、价格昂贵银Ag10.5109导电性最优、价格昂贵铜Cu8.89100导电性次优、价格普及钢(铁)Fe7.8617.80导电性不良、抗张好铝Al2.761.20质量轻由上表可知,铜的导电率较佳,适用性能广,成本较低,还可在其表面镀锡,利于焊接,并有抗氧化作用(指与空气中氧气结合氧化)。第二节 铜 导 体一、铜线的类别 铜导体由单条铜线或多条铜线组成,分别叙述如下:1.硬铜线:经伸线冷加工而成,具有较高的抗张强度,适用于架空输电线、配电线及建筑线之导体。2.软铜线:硬铜线加热去除冷却加工所产生之残余应力而成,富柔软性及弯曲性,并具有较高之导电率,用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。3.半硬铜线:抗张强度介于硬铜线与软铜线之间,用于架空线之绑线及收音机之配线。4.镀锡铜线:铜线表面镀锡以增加焊接性及保护铜导体于 PVC 或橡胶绝缘押出时不受侵蚀,并防止橡胶绝缘之老化。5.平角铜线:断面为正方形或长方形之铜线,为制造大型变压器或大型马达等感应线圈之材料。6.无氧铜线:含氧量 0.001%以下、纯度特高之铜线,铜之含量在 99.99%以上,不会受氧脆化,用以制真空管内之导线、半导体零件导线及极细线等。7.漆包线:铜线软化后,表面涂以绝缘漆,经加热烤干而成,一般分为天然树脂及合成树脂漆包线。8.铜箔丝:以扁平且极薄之铜丝卷绕于纤维丝上的导体。9.先绞后镀线:将未镀之铜线绞合后,再加以镀铝。10.铜包钢:一般用于同轴线作信号的传输(如电视机与 VCD 的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度,在高山地带,跨越河流等须长距离时作为架空线用,依其铜厚度,一般分导电率 21%、30%、40%等。11.合金铜:由铜和其它导体金属组成,如铜镍合金等,用于特别用途线。註﹕ 目前我公司常用的导体主要有如下几种:(1) 镀锡铜线,英文缩写为 TA﹔(2) 裸铜线,英文缩写为 BA﹔(3) 镀银铜线,英文缩写为 SC﹔(4) 镀银...
