电缆桥架11年验收标准

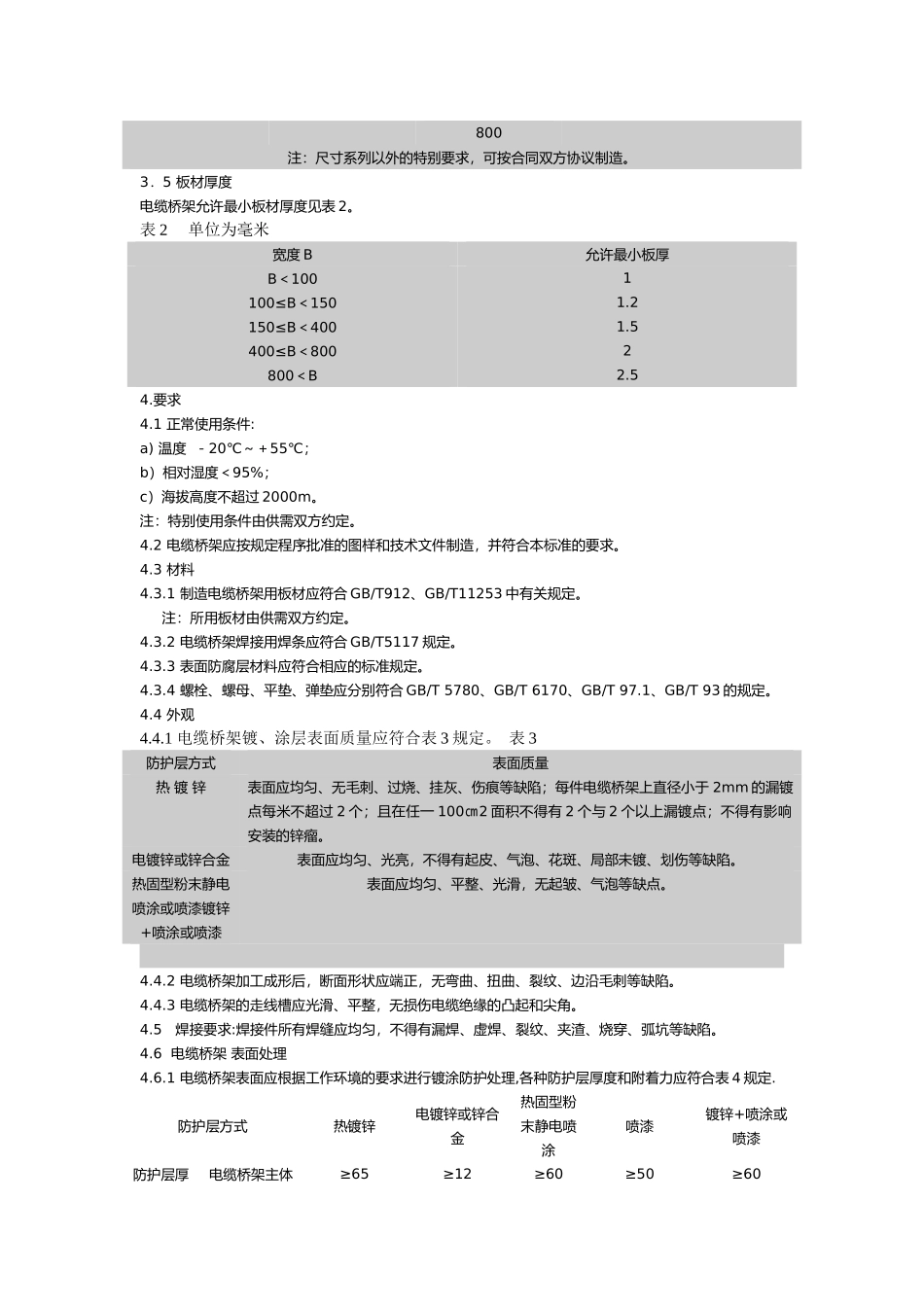

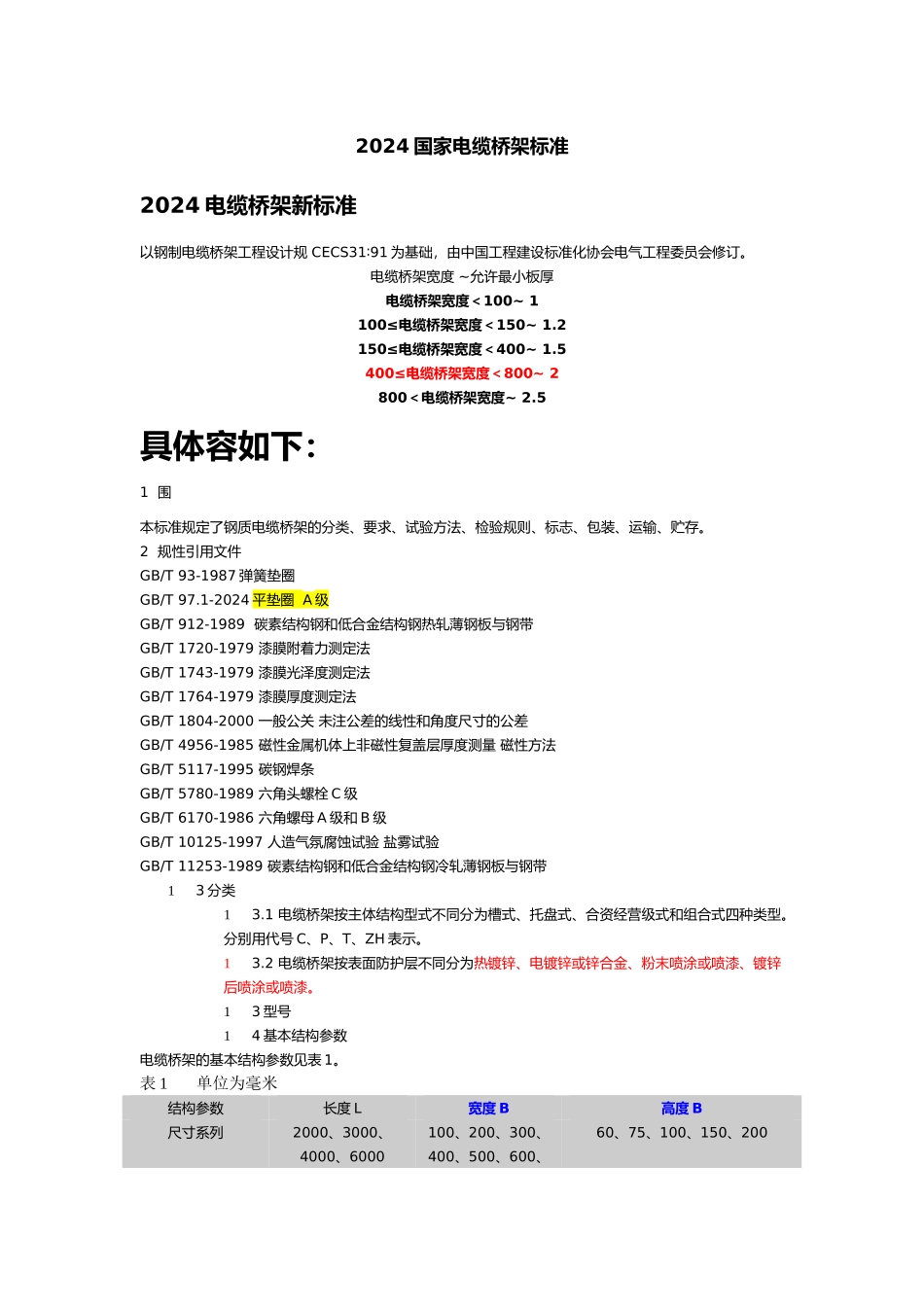

2024 国家电缆桥架标准2024 电缆桥架新标准以钢制电缆桥架工程设计规 CECS31∶91 为基础，由中国工程建设标准化协会电气工程委员会修订。电缆桥架宽度 ~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2150≤电缆桥架宽度＜400~ 1.5400≤电缆桥架宽度＜800~ 2800＜电缆桥架宽度~ 2.5具体容如下：1 围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。2 规性引用文件GB/T 93-1987 弹簧垫圈GB/T 97.1-2024 平垫圈 A 级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板与钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关 未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量 磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓 C 级GB/T 6170-1986 六角螺母 A 级和 B 级GB/T 10125-1997 人造气氛腐蚀试验 盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板与钢带13 分类 13.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。分别用代号 C、P、T、ZH 表示。13.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。13 型号14 基本结构参数电缆桥架的基本结构参数见表 1。表 1 单位为毫米结构参数长度 L宽度 B高度 B尺寸系列2000、3000、4000、6000100、200、300、400、500、600、60、75、100、150、200800注：尺寸系列以外的特别要求，可按合同双方协议制造。3．5 板材厚度电缆桥架允许最小板材厚度见表 2。表 2 单位为毫米宽度 B允许最小板厚B＜100100≤B＜150150≤B＜400400≤B＜800800＜B11.21.522.54.要求4.1 正常使用条件:a) 温度 －20℃～＋55℃；b）相对湿度＜95%；c）海拔高度不超过 2000m。注：特别使用条件由供需双方约定。4.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。4.3 材料4.3.1 制造电缆桥架用板材应符合 GB/T912、GB/T11253 中有关规定。 注：所用板材由供需双方约定。4.3.2 电缆桥架焊接用焊条应符合 GB/T5117 规定。4.3.3 表面防腐层材料应符合相应的标准规定。4.3.4 螺栓、螺母、平垫、弹垫应分别符合 GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93 的规...
