画法几何与水利工程制图

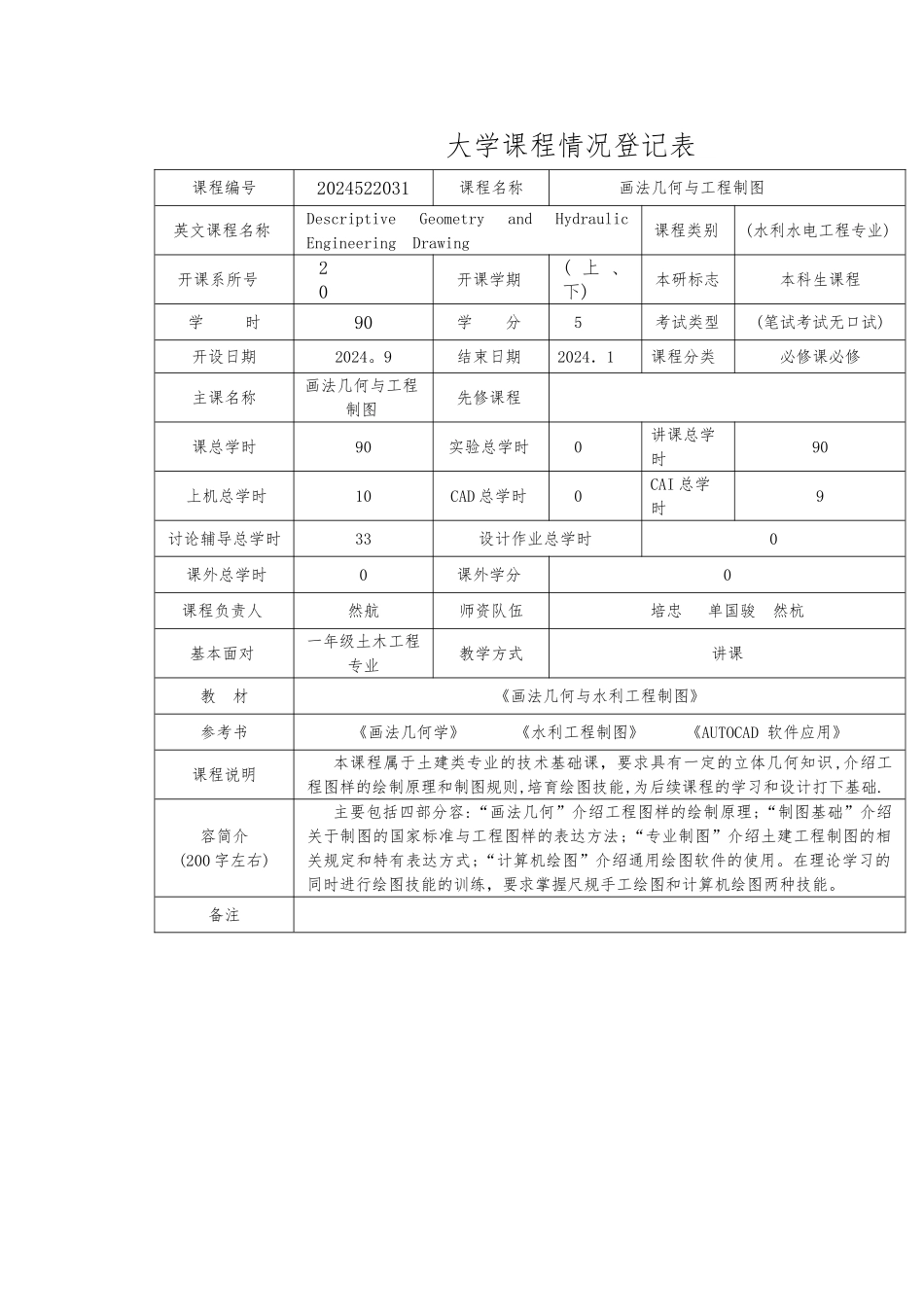

画法几何与水利工程制图_第1页
1/49
画法几何与水利工程制图_第2页
2/49
画法几何与水利工程制图_第3页
3/49
大学课程情况登记表课程编号2024522031课程名称画法几何与工程制图英文课程名称Descriptive Geometry and Hydraulic Engineering Drawing课程类别(水利水电工程专业)开课系所号20开课学期( 上 、下)本研标志本科生课程学 时90学 分5考试类型(笔试考试无口试)开设日期2024。9结束日期2024.1课程分类必修课必修主课名称画法几何与工程制图先修课程课总学时90实验总学时0讲课总学时90上机总学时10CAD 总学时0CAI 总学时9讨论辅导总学时33设计作业总学时0课外总学时0课外学分0课程负责人然航师资队伍培忠 单国骏 然杭基本面对一年级土木工程专业教学方式讲课教 材《画法几何与水利工程制图》参考书《画法几何学》 《水利工程制图》 《AUTOCAD 软件应用》课程说明本课程属于土建类专业的技术基础课,要求具有一定的立体几何知识,介绍工程图样的绘制原理和制图规则,培育绘图技能,为后续课程的学习和设计打下基础.容简介(200 字左右)主要包括四部分容:“画法几何”介绍工程图样的绘制原理;“制图基础”介绍关于制图的国家标准与工程图样的表达方法;“专业制图”介绍土建工程制图的相关规定和特有表达方式;“计算机绘图”介绍通用绘图软件的使用。在理论学习的同时进行绘图技能的训练,要求掌握尺规手工绘图和计算机绘图两种技能。备注绪 论本章要点:一、工程图样:工程图样,是用来表达工程建筑物的外部形状、部布置、结构构造、施工要求等的一系列图样。设计人员把他构思设计的工程建筑物,通过工程图样来表达出来,施工人员根据这些图样了解设计者的意图,指导现场施工,从而把设计人员头脑中构思的建筑物变为客观现实。可见工程图样是联系设计和施工两大环节的桥梁,是土木工程不可缺少的重要技术资料,它和文字、数字一样是人类借以表述构思、沟通思想的一种重要技术手段。因此,工程图样被喻为“工程界的语言”。二、本课程的地位和任务:本课程是一门既有理论又有实践的土木工程专业必修的技术基础课,它是关于绘制和阅读工程图样的基本理论和方法的一门学科,它能培育学生的制图技能和空间想象能力、空间构思能力,为学习后续课程、完成课程设计、毕业设计和今后的实际工作打下必要的基础。 本课程的主要任务是: 1、学习各种投影法(主要是正投影)的基本理论与其应用。 2、培育绘制和阅读土木工程图的能力。 3、培育空间想象能力和空间构思能力。 4、学会使用计算机绘图软件绘制工程图样。 5、培育认真负责的工作态度和...
