直流可变稳压电源设计说明

直流可变稳压电源设计说明_第1页
1/31
直流可变稳压电源设计说明_第2页
2/31
直流可变稳压电源设计说明_第3页
3/31

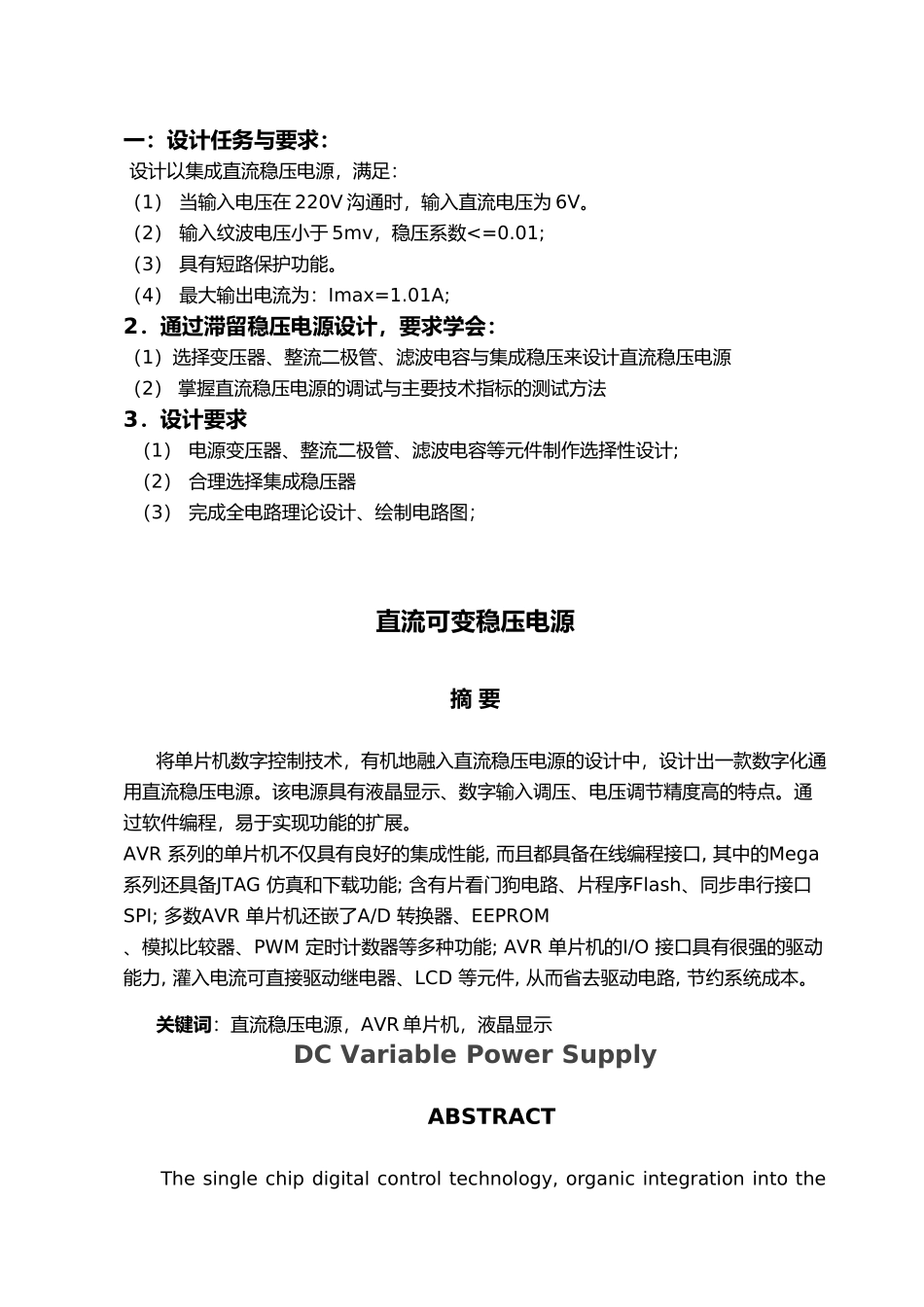

毕 业 设 计题目:直流可变稳压电源 学 生: 郭 凯 学 号:_院 (系): 科技大学 专 业: 应用电子技术 指导老师: 胡南江 2011 年 7 月 26 日直流可变稳压电源设计任务书一:设计任务与要求: 设计以集成直流稳压电源,满足:(1) 当输入电压在 220V 沟通时,输入直流电压为 6V。(2) 输入纹波电压小于 5mv,稳压系数<=0.01;(3) 具有短路保护功能。(4) 最大输出电流为:Imax=1.01A;2.通过滞留稳压电源设计,要求学会:(1)选择变压器、整流二极管、滤波电容与集成稳压来设计直流稳压电源(2) 掌握直流稳压电源的调试与主要技术指标的测试方法3.设计要求(1) 电源变压器、整流二极管、滤波电容等元件制作选择性设计;(2) 合理选择集成稳压器(3) 完成全电路理论设计、绘制电路图;直流可变稳压电源摘 要将单片机数字控制技术,有机地融入直流稳压电源的设计中,设计出一款数字化通用直流稳压电源。该电源具有液晶显示、数字输入调压、电压调节精度高的特点。通过软件编程,易于实现功能的扩展。AVR 系列的单片机不仅具有良好的集成性能, 而且都具备在线编程接口, 其中的Mega 系列还具备JTAG 仿真和下载功能; 含有片看门狗电路、片程序Flash、同步串行接口SPI; 多数AVR 单片机还嵌了A/D 转换器、EEPROM、模拟比较器、PWM 定时计数器等多种功能; AVR 单片机的I/O 接口具有很强的驱动能力, 灌入电流可直接驱动继电器、LCD 等元件, 从而省去驱动电路, 节约系统成本。关键词:直流稳压电源,AVR 单片机,液晶显示DC Variable Power SupplyABSTRACTThe single chip digital control technology, organic integration into the DC power supply design, digital design a universal DC power supply. The power supply has a liquid crystal display, digital input voltage, voltage regulation and high accuracy. Through software programming, easy to expand their role.AVR microcontroller series, the integration is not only good performance, and all have online programming interface, which also has the Mega series of JTAG emulation and download capabilities; with on-chip watchdog circuitry, on-chip program Flash, synchronous serial interface SPI; most A...
