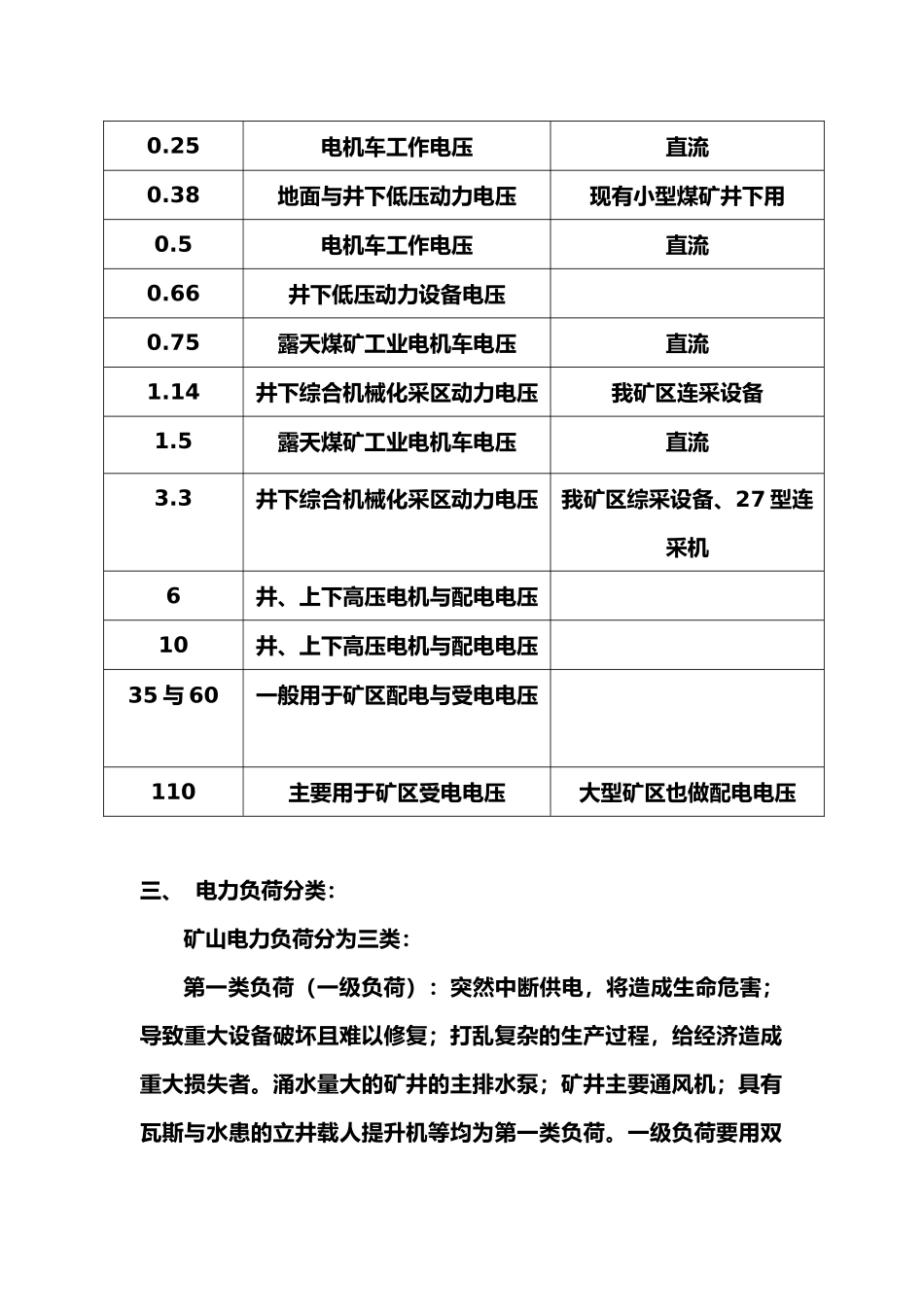

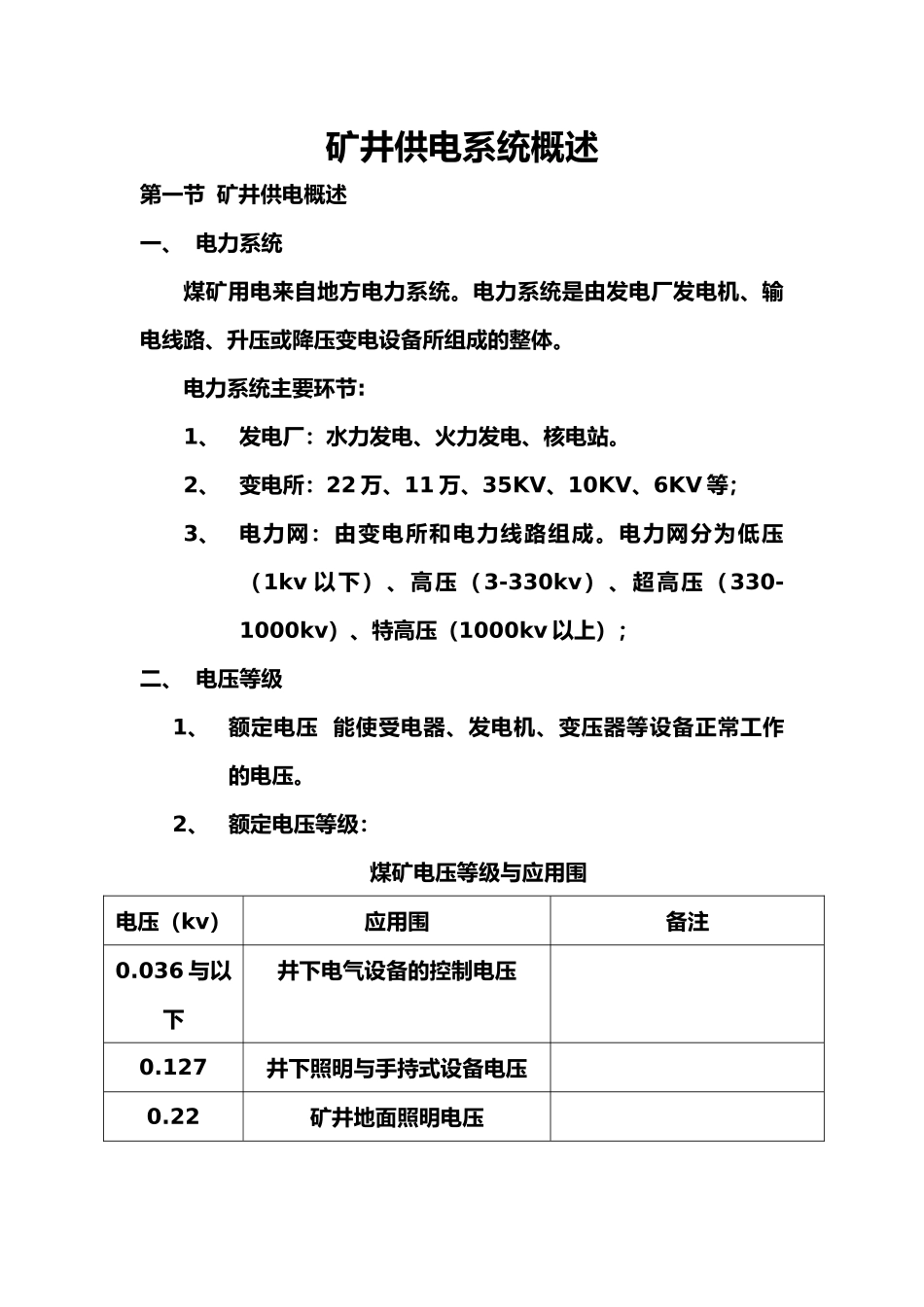

矿井供电系统概述----------------------- -----------------------日期：矿井供电系统概述第一节 矿井供电概述一、 电力系统 煤矿用电来自地方电力系统。电力系统是由发电厂发电机、输电线路、升压或降压变电设备所组成的整体。电力系统主要环节:1、发电厂：水力发电、火力发电、核电站。2、变电所：22 万、11 万、35KV、10KV、6KV 等；3、电力网：由变电所和电力线路组成。电力网分为低压（1kv 以下）、高压（3-330kv）、超高压（330-1000kv）、特高压（1000kv 以上）；二、 电压等级1、额定电压 能使受电器、发电机、变压器等设备正常工作的电压。2、额定电压等级：煤矿电压等级与应用围电压（kv）应用围备注0.036 与以下井下电气设备的控制电压0.127井下照明与手持式设备电压0.22矿井地面照明电压0.25电机车工作电压直流0.38地面与井下低压动力电压现有小型煤矿井下用0.5电机车工作电压直流0.66井下低压动力设备电压0.75露天煤矿工业电机车电压直流1.14井下综合机械化采区动力电压我矿区连采设备1.5露天煤矿工业电机车电压直流3.3井下综合机械化采区动力电压我矿区综采设备、27 型连采机6井、上下高压电机与配电电压10井、上下高压电机与配电电压35 与 60一般用于矿区配电与受电电压110主要用于矿区受电电压大型矿区也做配电电压三、 电力负荷分类：矿山电力负荷分为三类：第一类负荷（一级负荷）：突然中断供电，将造成生命危害；导致重大设备破坏且难以修复；打乱复杂的生产过程，给经济造成重大损失者。涌水量大的矿井的主排水泵；矿井主要通风机；具有瓦斯与水患的立井载人提升机等均为第一类负荷。一级负荷要用双回路独立电源供电。第二类负荷（二级负荷）：突然中断供电，造成大量减产。如大型矿井地面空压机，提升运输设备，向综采工作面供电的采区变电所等。二级负荷一般由双回路供电，也可用一回专用线路供电。第三类负荷（三级负荷）：不属于一、二类负荷的用电设备。对供电无特别要求。四、 煤矿企业对供电的要求：1、供电可靠2、供电安全3、供电经济4、供电质量第二节 矿井供电系统矿井供电系统取决于井田围、煤层埋藏深度、设计年产量、开采方式、涌水量与开采的机械化电气化程度等因素。一般分为深井供电和浅井供电。一、 深井供电系统：对于开采煤层埋藏深、用电负荷大、供电距离长的矿井，直接将 6kv 或 10kv 高压送入井下的系统一般称为深井供电。神东矿区属于深井供电。二、 浅井供电系统：煤层埋藏...
