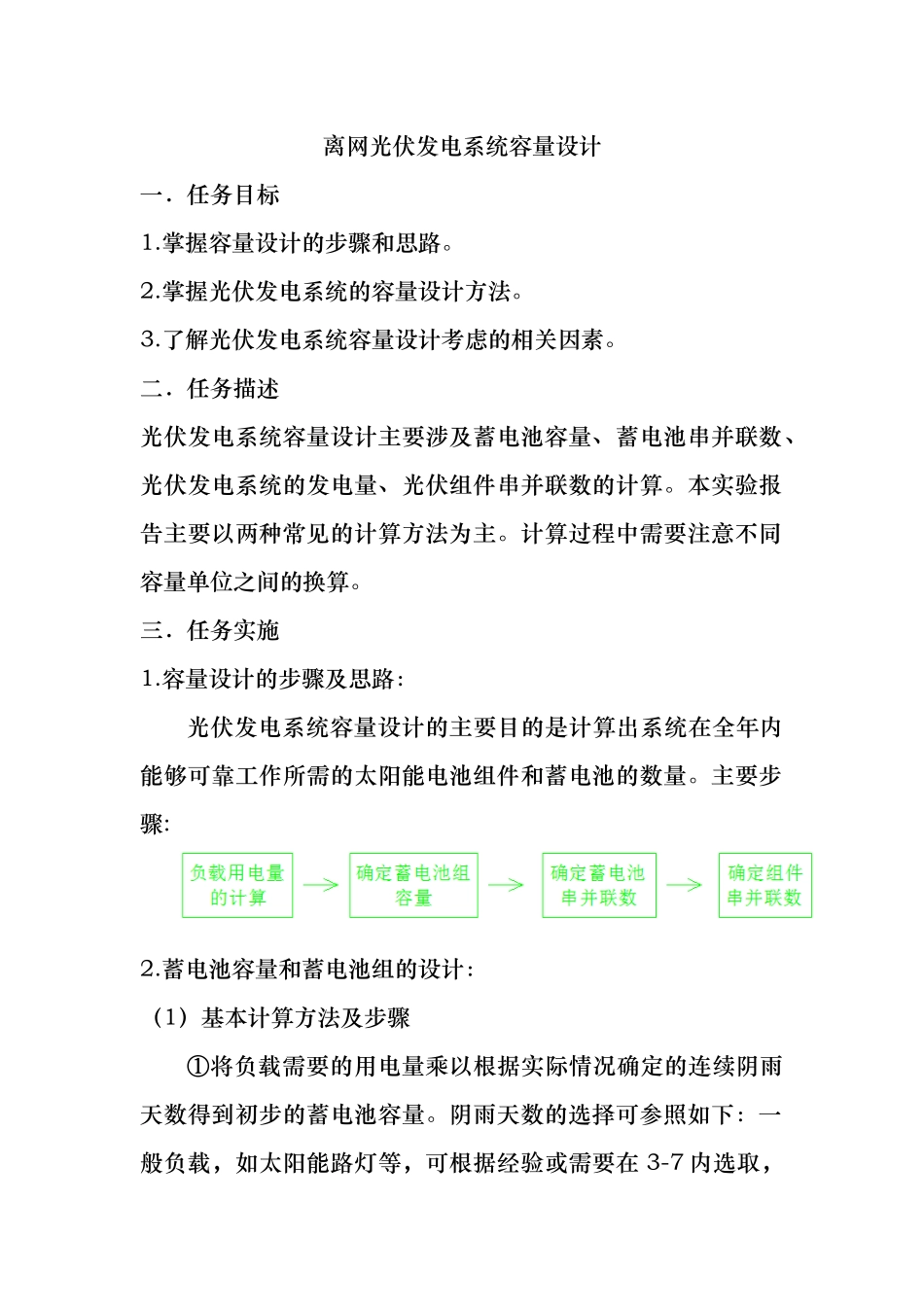

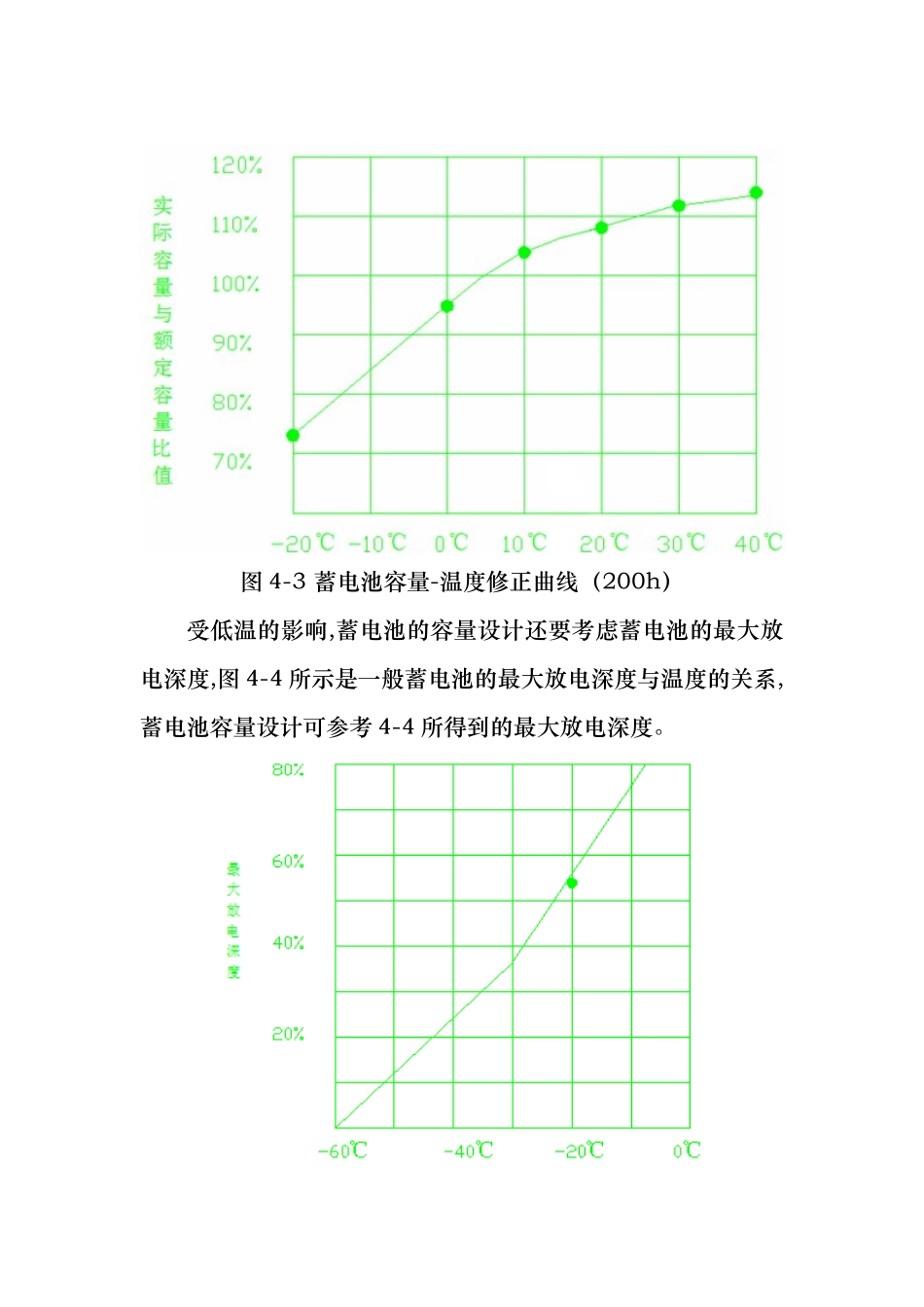

离网光伏发电系统容量设计一．任务目标1.掌握容量设计的步骤和思路。2.掌握光伏发电系统的容量设计方法。3.了解光伏发电系统容量设计考虑的相关因素。二．任务描述光伏发电系统容量设计主要涉及蓄电池容量、蓄电池串并联数、光伏发电系统的发电量、光伏组件串并联数的计算。本实验报告主要以两种常见的计算方法为主。计算过程中需要注意不同容量单位之间的换算。三．任务实施1.容量设计的步骤及思路：光伏发电系统容量设计的主要目的是计算出系统在全年内能够可靠工作所需的太阳能电池组件和蓄电池的数量。主要步骤:2.蓄电池容量和蓄电池组的设计：（1）基本计算方法及步骤①将负载需要的用电量乘以根据实际情况确定的连续阴雨天数得到初步的蓄电池容量。阴雨天数的选择可参照如下：一般负载，如太阳能路灯等，可根据经验或需要在 3-7 内选取，重要的负载。如通信、导航、医院救治等，在 7-15 内选取。②蓄电池容量除以蓄电池的允许最大放电深度。一般情况下，浅循环型蓄电池选用 50%的放电深度，深循环型蓄电池选用 75%的放电深度。③综合①②得电池容量的基本公式为式中，电量的单位是，假如电量的单位是，先将折算为，折算关系如下：（2）相关因素的考虑 上 ①放电率对蓄电池容量的影响。蓄电池的容量随着放电率的改变而改变，这样会对容量设计产生影响。计算光伏发电系统的实际平均放电率。②温度对蓄电池容量的影响。蓄电池的实际容量会随着温度的变化而变化，当温度下降时，蓄电池的实际容量下降；温度升高时，蓄电池的实际容量略有升高。蓄电池的实际容量与温度的关系如图 4-3 所示曲线所示。 图 4-3 蓄电池容量-温度修正曲线（200h）受低温的影响,蓄电池的容量设计还要考虑蓄电池的最大放电深度,图 4-4 所示是一般蓄电池的最大放电深度与温度的关系,蓄电池容量设计可参考 4-4 所得到的最大放电深度。图 4-4 蓄电池最大放电深度-温度修正曲线(3)实际蓄电池容量的计算考虑以上相关因素之后，将有关修正系数代入有（2）蓄电池串并联数的确定当计算出所需的蓄电池容量后，接下来要确定蓄电池的串并联数，计算公式为： ， （3）应用举例建立一套光伏发电系统给一个地处偏远的通信基站供电，该系统的负载有两个：负载一，工作电流为 0.8A，每天工作24h。负载二，工作电流为 4.8A，每天工作 12h，该系统所处地区每天内的平均最低温度为-20 摄氏度，系统的自给时间为 6天，使用深循环工业用蓄电池（最大 DOD 为 80%）...
