空气压缩机设计说明

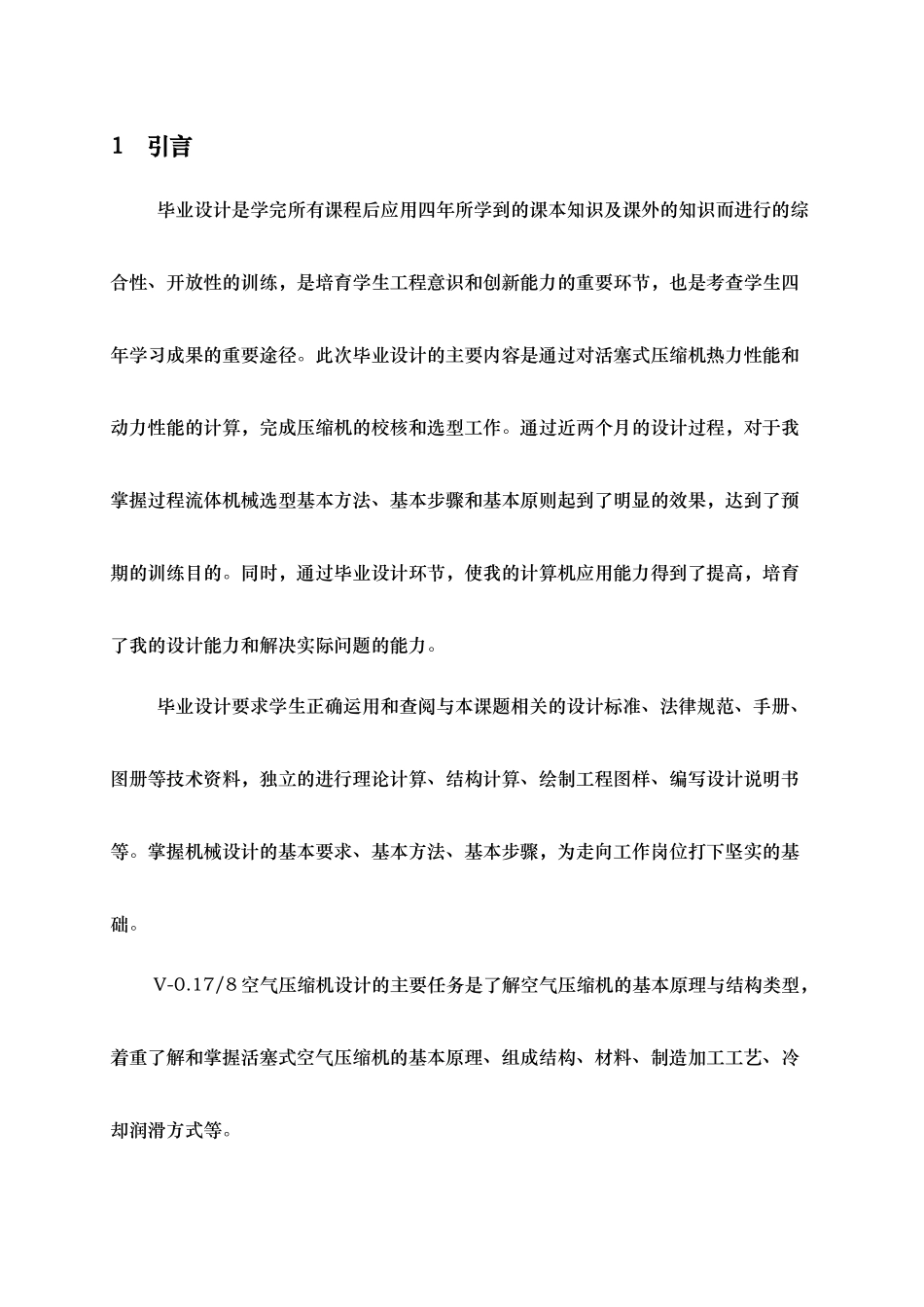

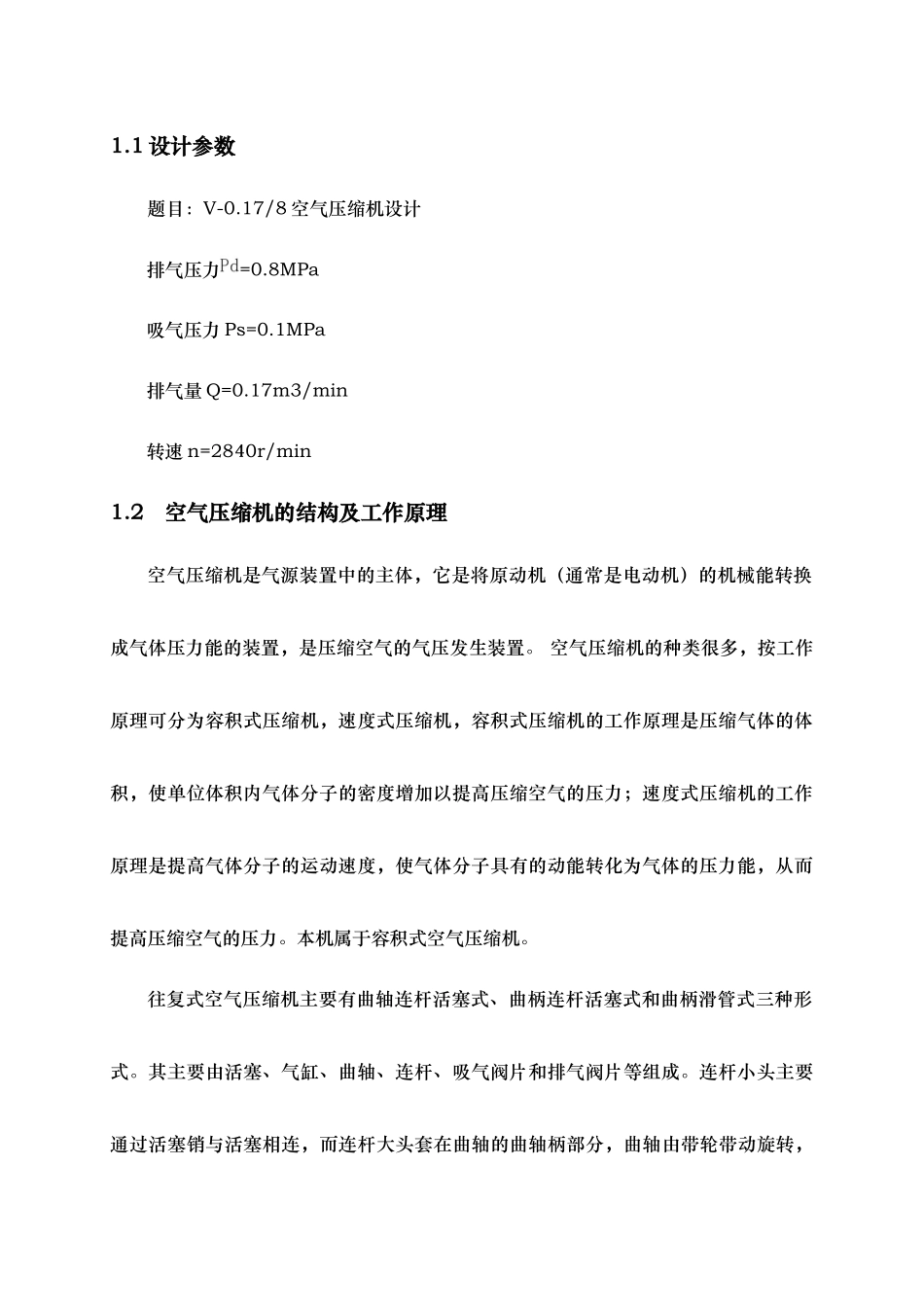

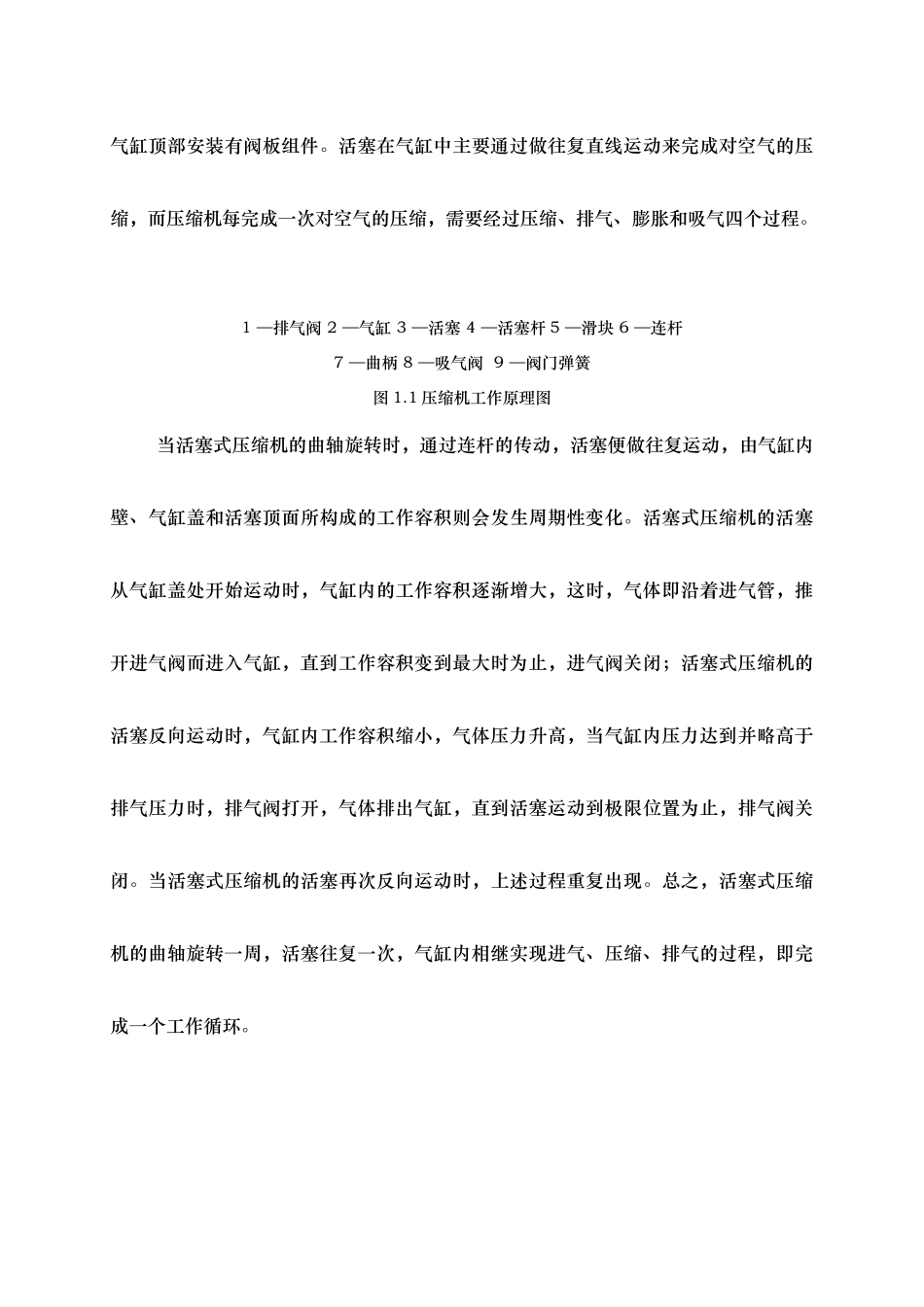

1引言毕业设计是学完所有课程后应用四年所学到的课本知识及课外的知识而进行的综合性、开放性的训练，是培育学生工程意识和创新能力的重要环节，也是考查学生四年学习成果的重要途径。此次毕业设计的主要内容是通过对活塞式压缩机热力性能和动力性能的计算，完成压缩机的校核和选型工作。通过近两个月的设计过程，对于我掌握过程流体机械选型基本方法、基本步骤和基本原则起到了明显的效果，达到了预期的训练目的。同时，通过毕业设计环节，使我的计算机应用能力得到了提高，培育了我的设计能力和解决实际问题的能力。毕业设计要求学生正确运用和查阅与本课题相关的设计标准、法律规范、手册、图册等技术资料，独立的进行理论计算、结构计算、绘制工程图样、编写设计说明书等。掌握机械设计的基本要求、基本方法、基本步骤，为走向工作岗位打下坚实的基础。 V-0.17/8 空气压缩机设计的主要任务是了解空气压缩机的基本原理与结构类型，着重了解和掌握活塞式空气压缩机的基本原理、组成结构、材料、制造加工工艺、冷却润滑方式等。1.1 设计参数题目：V-0.17/8 空气压缩机设计排气压力=0.8MPa吸气压力 Ps=0.1MPa排气量 Q=0.17m3/min转速 n=2840r/min1.2 空气压缩机的结构及工作原理空气压缩机是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。 空气压缩机的种类很多，按工作原理可分为容积式压缩机，速度式压缩机，容积式压缩机的工作原理是压缩气体的体积，使单位体积内气体分子的密度增加以提高压缩空气的压力；速度式压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。本机属于容积式空气压缩机。往复式空气压缩机主要有曲轴连杆活塞式、曲柄连杆活塞式和曲柄滑管式三种形式。其主要由活塞、气缸、曲轴、连杆、吸气阀片和排气阀片等组成。连杆小头主要通过活塞销与活塞相连，而连杆大头套在曲轴的曲轴柄部分，曲轴由带轮带动旋转，气缸顶部安装有阀板组件。活塞在气缸中主要通过做往复直线运动来完成对空气的压缩，而压缩机每完成一次对空气的压缩，需要经过压缩、排气、膨胀和吸气四个过程。1 —排气阀 2 —气缸 3 —活塞 4 —活塞杆 5 —滑块 6 —连杆7 —曲柄 8 —吸气阀 9 —阀门弹簧图 1.1 压缩机工作原理图当活塞式压缩机的曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁、...
