立式粉体包装机使用说明书

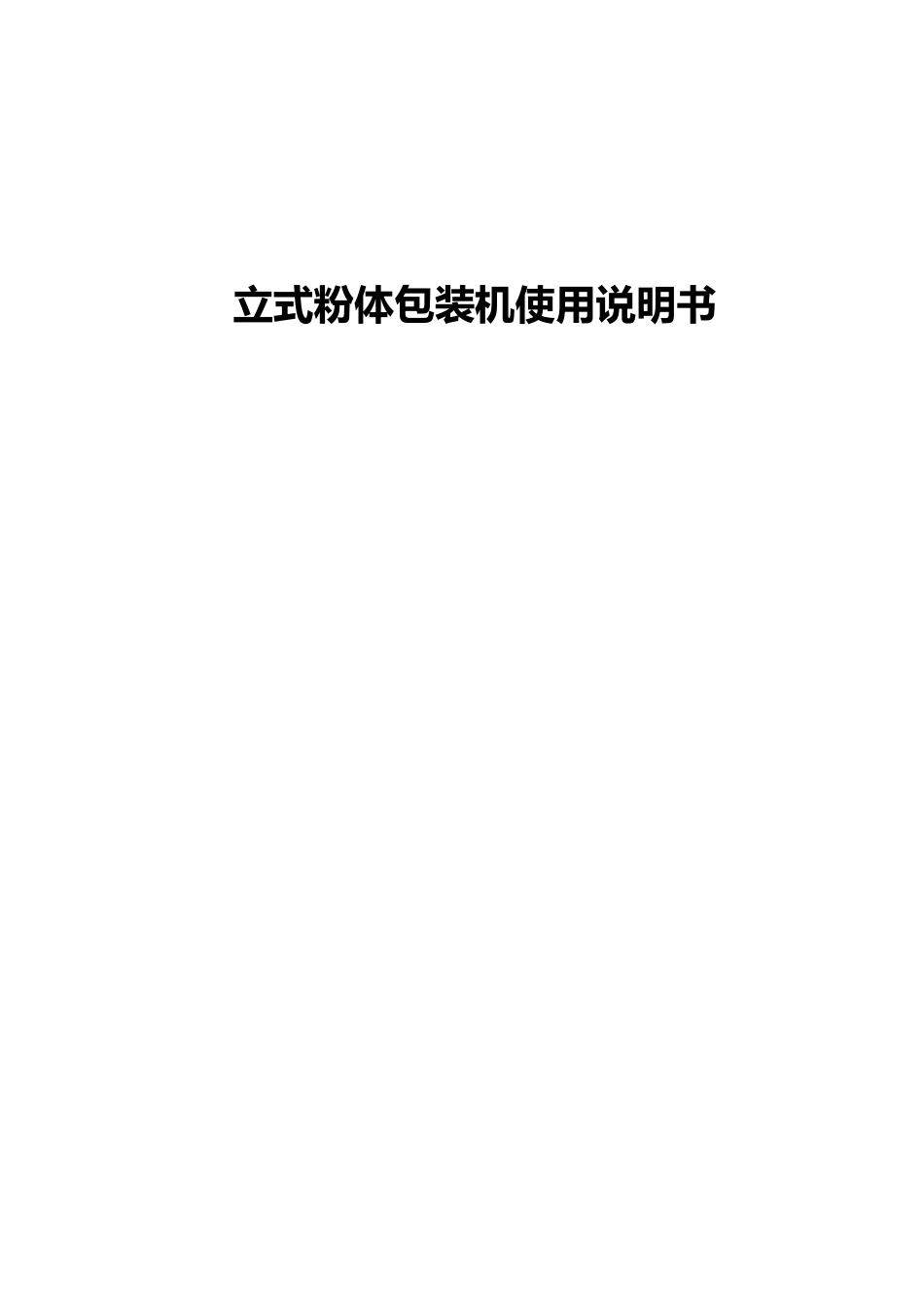

立式粉体包装机使用说明书_第1页
1/19
立式粉体包装机使用说明书_第2页
2/19
立式粉体包装机使用说明书_第3页
3/19
立式粉体包装机使用说明书一 主要特点:1 同时控制两个步进电机 .2 单接近开关控制,分切、充气、振动、下料等功能不用接近开关控制.3 停机时停于横封开的位置.4 多种故障显示.5 多种自动停机报警功能.二 技术参数:1 包装速度: 10-130 包/分钟.2 袋长: 10-400mm/包.3 接近开关: 12-30vDC NPN 常开.4 光电眼: 12-30vDC NPN 常开 .5 驱动器: 400 脉冲/周.6 步进电机: 4.2N.m 4A 0.9/1.8 步角.7 输出接口: 12vDC 输入的固态继电器.8 接近开关的凸轮有效长度: 10-20mm.9 包装膜色标有效宽度: 1.5-20mm.三 出厂调试步骤:1 凸轮位置的调整: 打开电源-按起动按钮起动包装机-等机器运行 3 周以上再按停止,观察横封位置若横封没有停止在开着的位置则转动凸轮位置,直到横封停止在开着的位置。2 系数的调整装好包装膜-打开电源-关闭光电眼-袋长设为 100-按起动按钮起动包装机-等机器运行 3 周以上-用尺测量所走的袋长,若大于 100mm 则调小系数,若小于100mm 则调大系数,直到等于 100mm。四 开机步骤:1 装好包装膜-打开电源-设置好适当的横封纵封的温度,袋长设为所需要的袋长值,待温度稳定后进行下一步操作。2 若没有光电眼则关闭光眼开关跳到第 4 步,若有光电眼则打开光眼开关,调整光眼后按 A 测长,使光眼自动检测袋长,按起动按钮起动包装机后跳到第 4 步。3 按起动按钮起动包装机,等机器运行 3 周以上,用尺测量所走的袋长,若大于所需要的袋长则调小袋长值,若小于所需要的袋长则调大袋长值,直到等于所需要的袋长。4 打开所需要的功能开关,调整各输出位置,到此主要开机步骤结束。五 操作方法: (参照第 12 页界面流程图)1 主界面显示(界面 A): (1) :当光眼关时或光眼开且主机起动时显示“袋长按 A”,此时按“A”到设置袋长当光眼开且主机停止时显示“测长按 A”,此时按“A”电脑自动检测袋长。(2):显示“步进按 B”当主机停止时按“B”则点动步进电机.当主机运转时,按“B”计数清零。(3) :当光眼关时显示“光眼按 C”,此时按“C”到界面 G,设置光眼开关,当光眼开时显示对标按“C”,此时按“C”到界面 G,设置光标位置和光眼开关。(4 ):当下料开关关时显示“走袋按 D”,此时按“D”走袋开关,当下料开关开时显示“下料按 D”此时按键“D”为下料的快捷开关。2 分切设置:界面 A 按“S”键 进入界面 B 按“A”键,界面 C 按“A”键...
