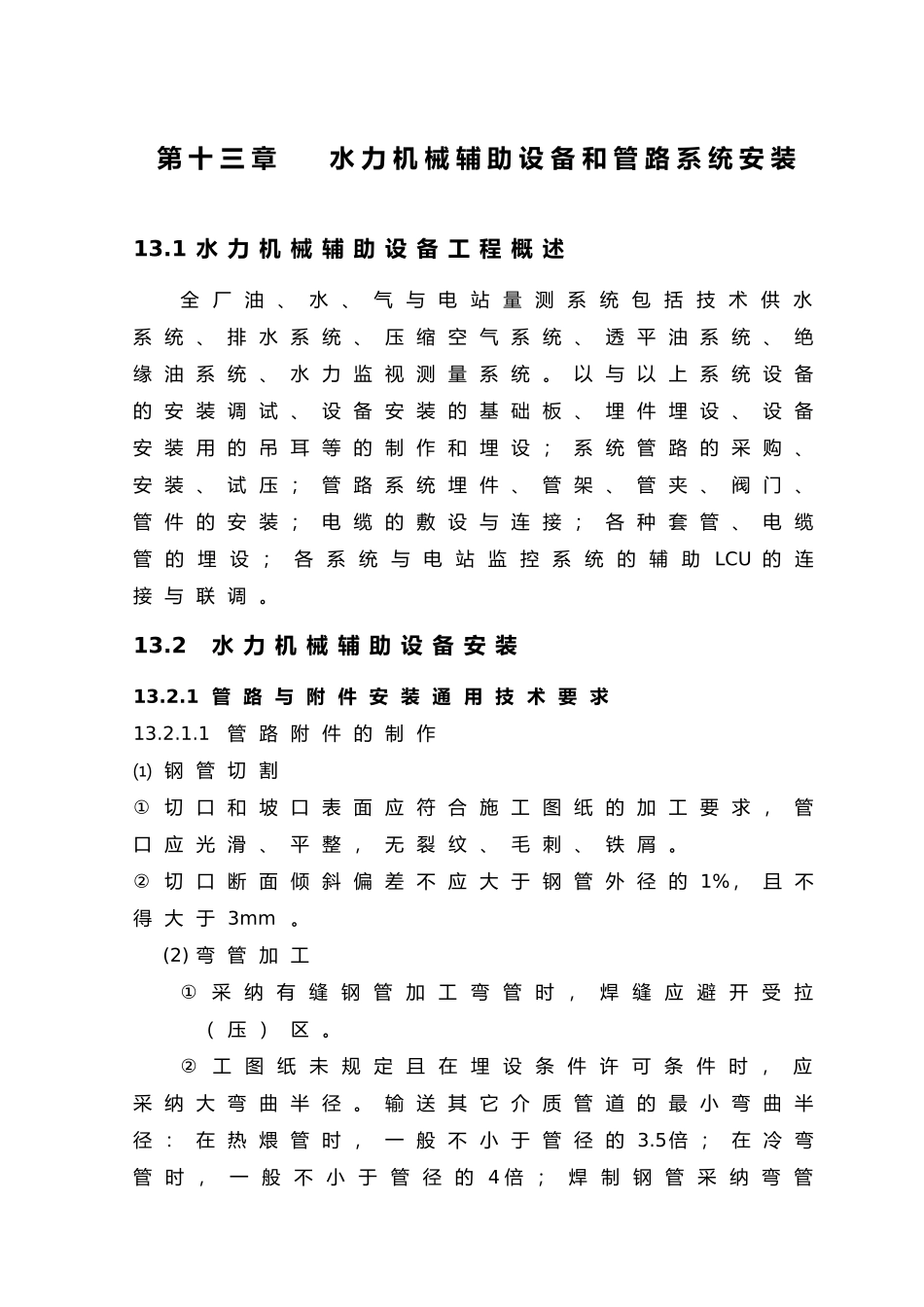

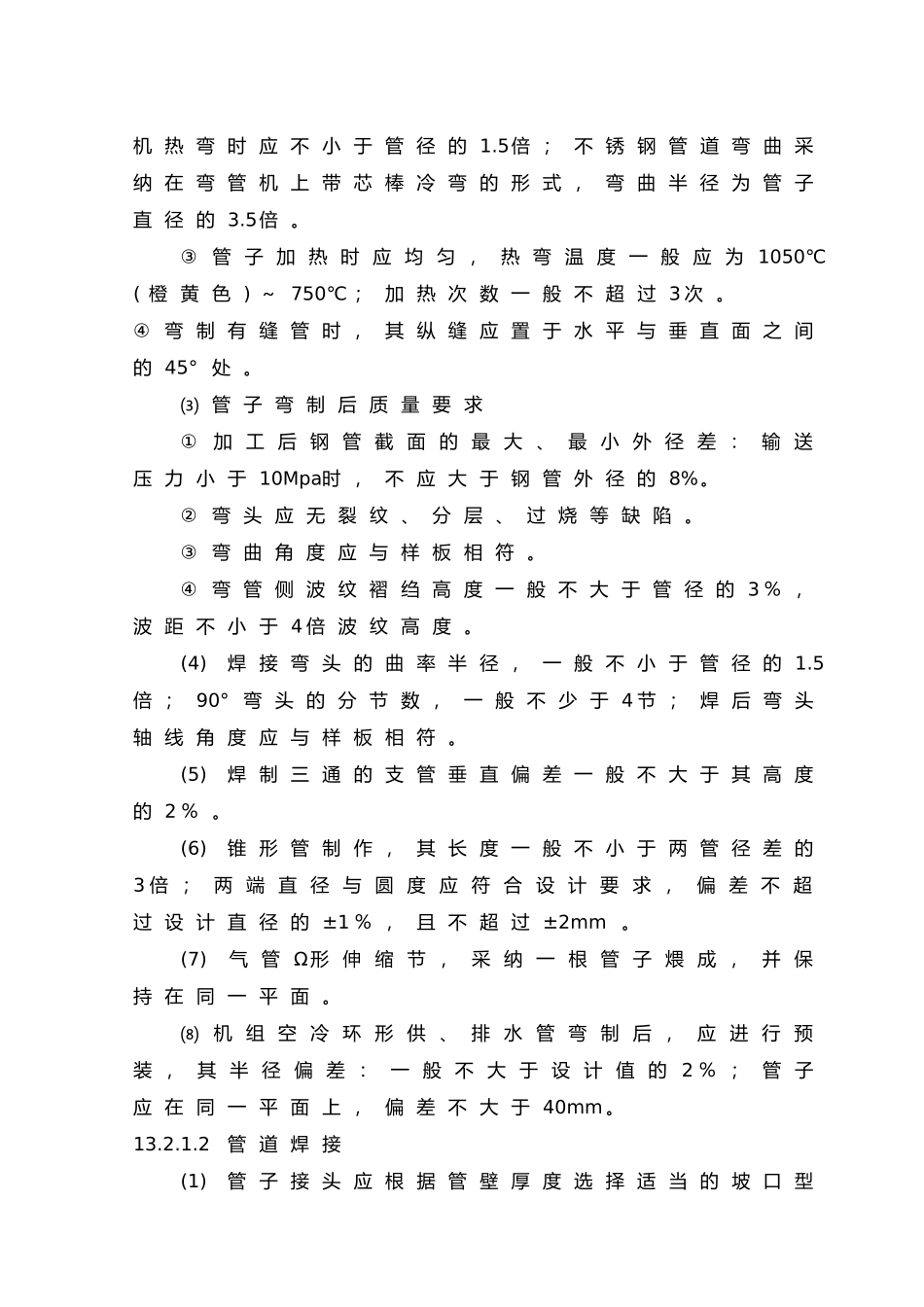

第 十 三 章 水 力 机 械 辅 助 设 备 和 管 路 系 统 安 装13.1 水 力 机 械 辅 助 设 备 工 程 概 述全 厂 油 、 水 、 气 与 电 站 量 测 系 统 包 括 技 术 供 水系 统 、 排 水 系 统 、 压 缩 空 气 系 统 、 透 平 油 系 统 、 绝缘 油 系 统 、 水 力 监 视 测 量 系 统 。 以 与 以 上 系 统 设 备的 安 装 调 试 、 设 备 安 装 的 基 础 板 、 埋 件 埋 设 、 设 备安 装 用 的 吊 耳 等 的 制 作 和 埋 设 ； 系 统 管 路 的 采 购 、安 装 、 试 压 ； 管 路 系 统 埋 件 、 管 架 、 管 夹 、 阀 门 、管 件 的 安 装 ； 电 缆 的 敷 设 与 连 接 ； 各 种 套 管 、 电 缆管 的 埋 设 ； 各 系 统 与 电 站 监 控 系 统 的 辅 助 LCU 的 连接 与 联 调 。13.2 水 力 机 械 辅 助 设 备 安 装13.2.1 管 路 与 附 件 安 装 通 用 技 术 要 求13.2.1.1 管 路 附 件 的 制 作⑴ 钢 管 切 割① 切 口 和 坡 口 表 面 应 符 合 施 工 图 纸 的 加 工 要 求 ， 管口 应 光 滑 、 平 整 ， 无 裂 纹 、 毛 刺 、 铁 屑 。② 切 口 断 面 倾 斜 偏 差 不 应 大 于 钢 管 外 径 的 1%， 且 不得 大 于 3mm 。 (2) 弯 管 加 工① 采 纳 有 缝 钢 管 加 工 弯 管 时 ， 焊 缝 应 避 开 受 拉（ 压 ） 区 。②工 图 纸 未 规 定 且 在 埋 设 条 件 许 可 条 件 时 ， 应采 纳 大 弯 曲 半 径 。 输 送 其 它 介 质 管 道 的 最 小 弯 曲 半径 ： 在 热 煨 管 时 ， 一 般 不 小 于 管 径 的 3.5倍 ； 在 冷 弯管 时 ， 一 般 不 小 于 管 径 的 4 倍 ； 焊 制 钢 管 采 纳 弯 管机 热 弯 时 应 不 小 于 管 径 的 1.5倍 ； 不 锈 钢 管 道 弯 曲 采纳 在 弯 管 机 上 带 芯 棒 冷 弯 的 形 式 ， 弯 曲 半 径 为 管 子直 径 的 3.5倍 。③管 子 加 热 时 应 均 匀 ， 热 弯 温 度 一 般 应 为 1050℃( 橙 黄 色 ) ～ 750℃ ； 加 热 次...
