简支板桥设计本科设计说明

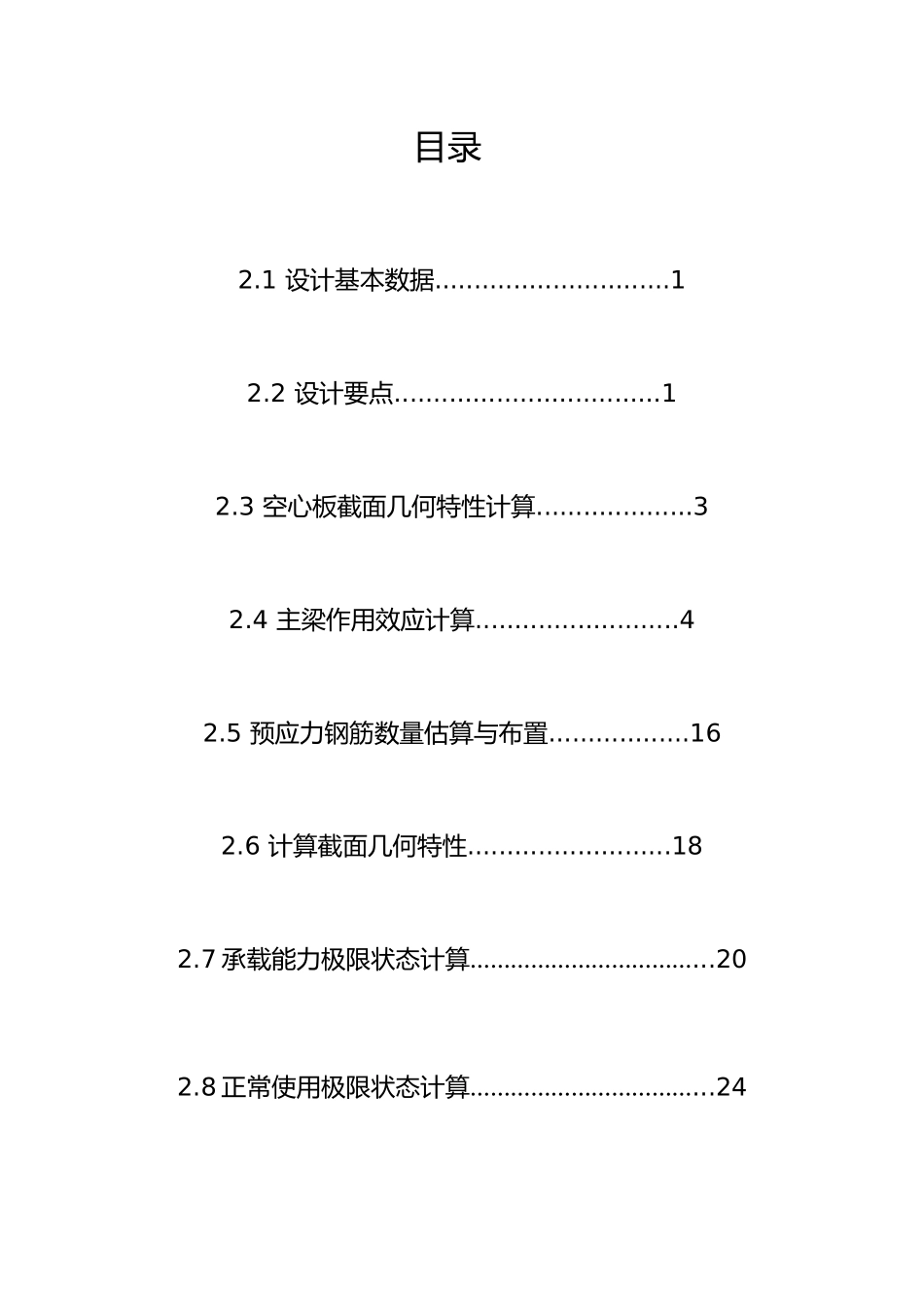

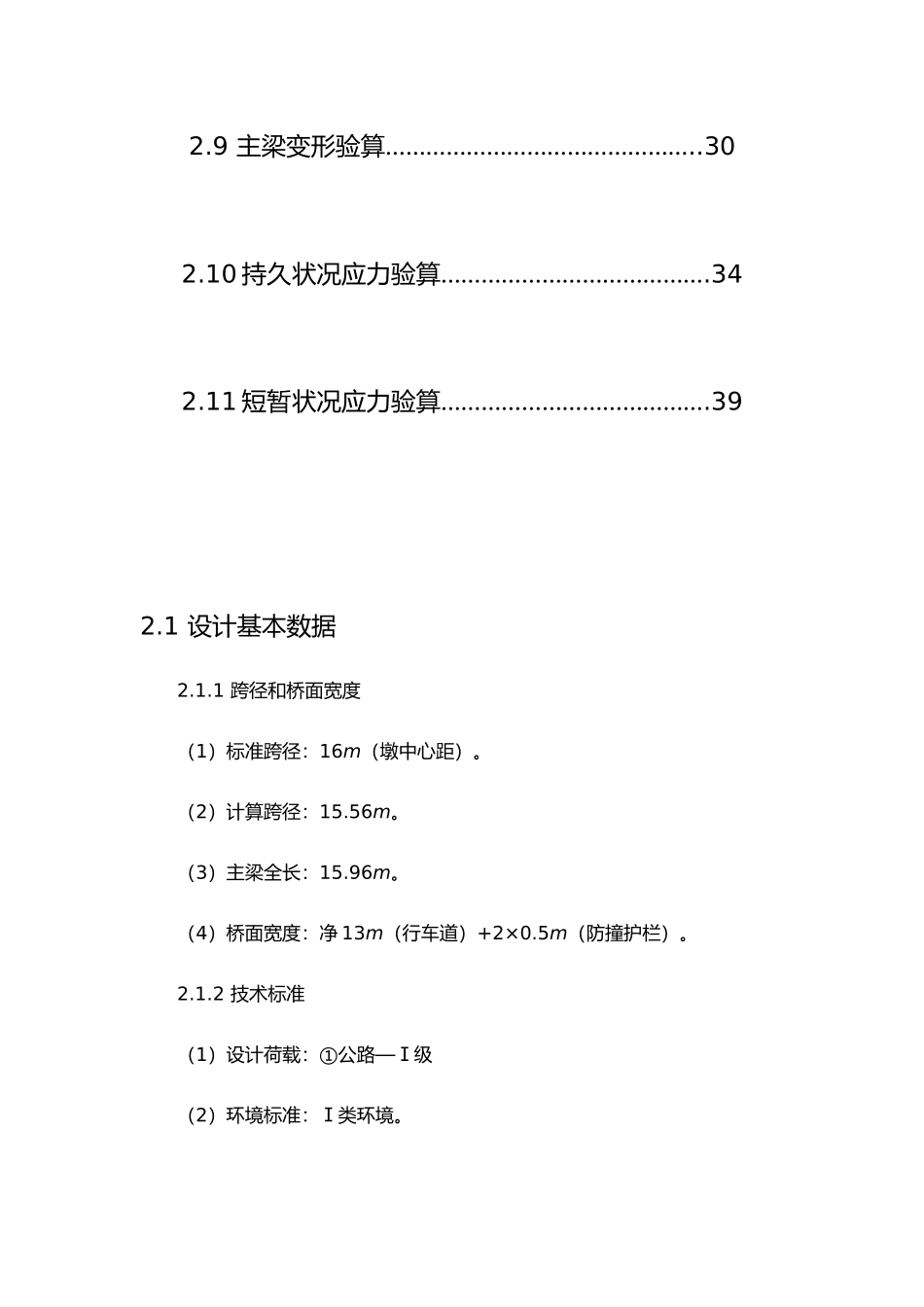

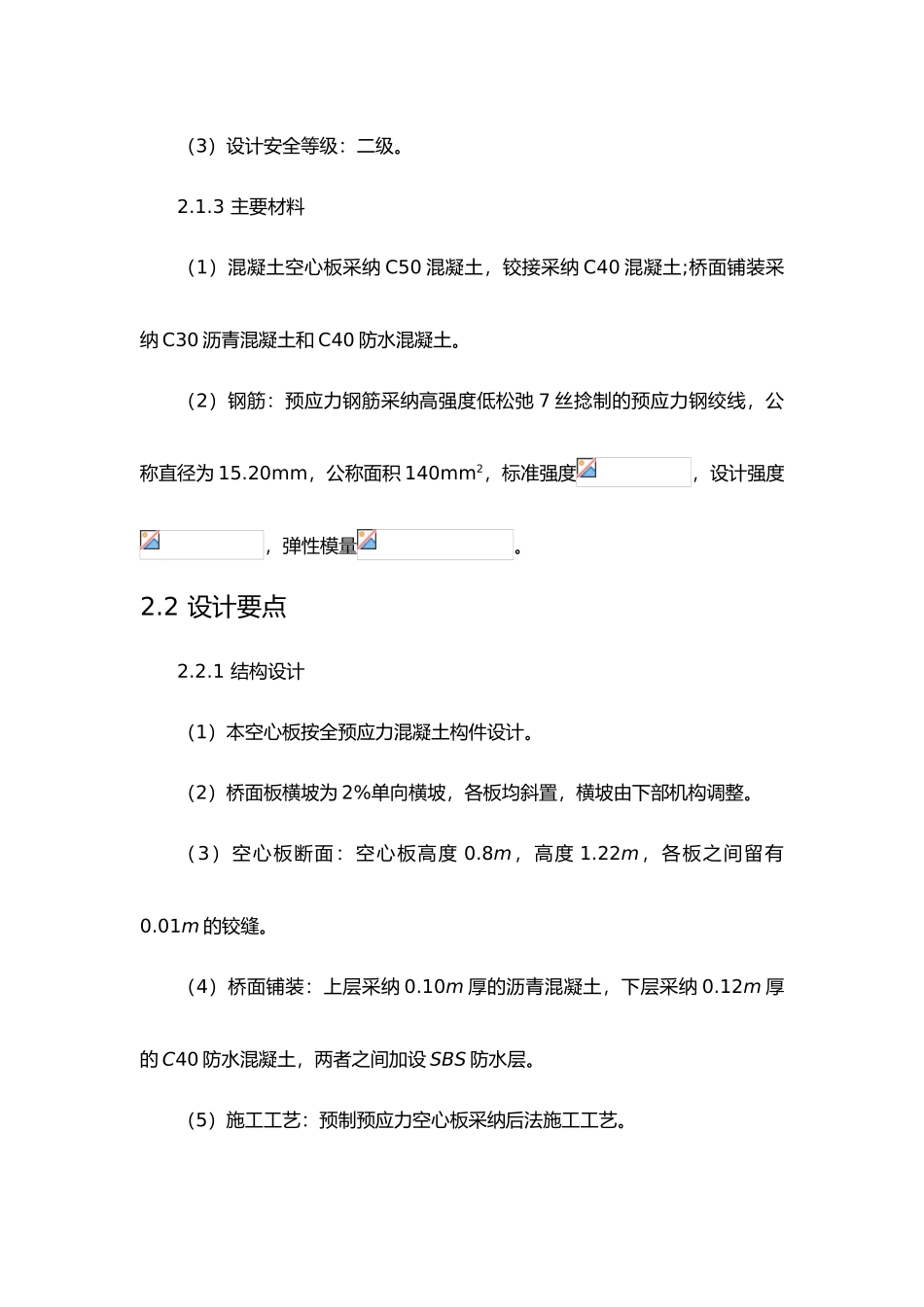

目录 2.1 设计基本数据..............................12.2 设计要点..................................12.3 空心板截面几何特性计算....................32.4 主梁作用效应计算..........................42.5 预应力钢筋数量估算与布置..................162.6 计算截面几何特性..........................182.7 承载能力极限状态计算……………………………...202.8 正常使用极限状态计算……………………………...242.9 主梁变形验算………………………………………..302.10 持久状况应力验算………………………………….342.11 短暂状况应力验算………………………………….392.1 设计基本数据2.1.1 跨径和桥面宽度（1）标准跨径：16m（墩中心距）。（2）计算跨径：15.56m。（3）主梁全长：15.96m。（4）桥面宽度：净 13m（行车道）+2×0.5m（防撞护栏）。2.1.2 技术标准（1）设计荷载：①公路—Ⅰ级（2）环境标准：Ⅰ类环境。（3）设计安全等级：二级。2.1.3 主要材料（1）混凝土空心板采纳 C50 混凝土，铰接采纳 C40 混凝土;桥面铺装采纳 C30 沥青混凝土和 C40 防水混凝土。（2）钢筋：预应力钢筋采纳高强度低松弛 7 丝捻制的预应力钢绞线，公称直径为 15.20mm，公称面积 140mm2，标准强度，设计强度，弹性模量。2.2 设计要点2.2.1 结构设计（1）本空心板按全预应力混凝土构件设计。（2）桥面板横坡为 2%单向横坡，各板均斜置，横坡由下部机构调整。（3）空心板断面：空心板高度 0.8m，高度 1.22m，各板之间留有0.01m 的铰缝。（4）桥面铺装：上层采纳 0.10m 厚的沥青混凝土，下层采纳 0.12m 厚的 C40 防水混凝土，两者之间加设 SBS 防水层。（5）施工工艺：预制预应力空心板采纳后法施工工艺。（6）桥梁横断面与构造与空心板截面尺寸如图 2-1，图 2-2 所示。图 2-1 桥梁横断面与构造图(单位：cm)2.2.2 设计参数（1）相对湿度为 80%。（2）体系整体均匀升温 25℃，均匀降温 25℃（ 3 ） C50 混 凝 土 的 材 料 特 性 ；，，，。（ 4 ） 沥 青 混 凝 土 重 度 按 23KN/m3 计 ， 预 应 力 混 凝 土 结 构 重 度 按26KN/m3计，混凝土重度按 25KN/ m3计2.3 空心板截面几何特性计算2.3.1 小毛截面（1）截面面积空心板截面面积为：（2）截面重心位置全截面对板高处的静矩为：铰缝的面积为：则毛截面重心离板高的距离为：（即毛截面重心离板上缘距...
