简易冲床的设计和有限元分析

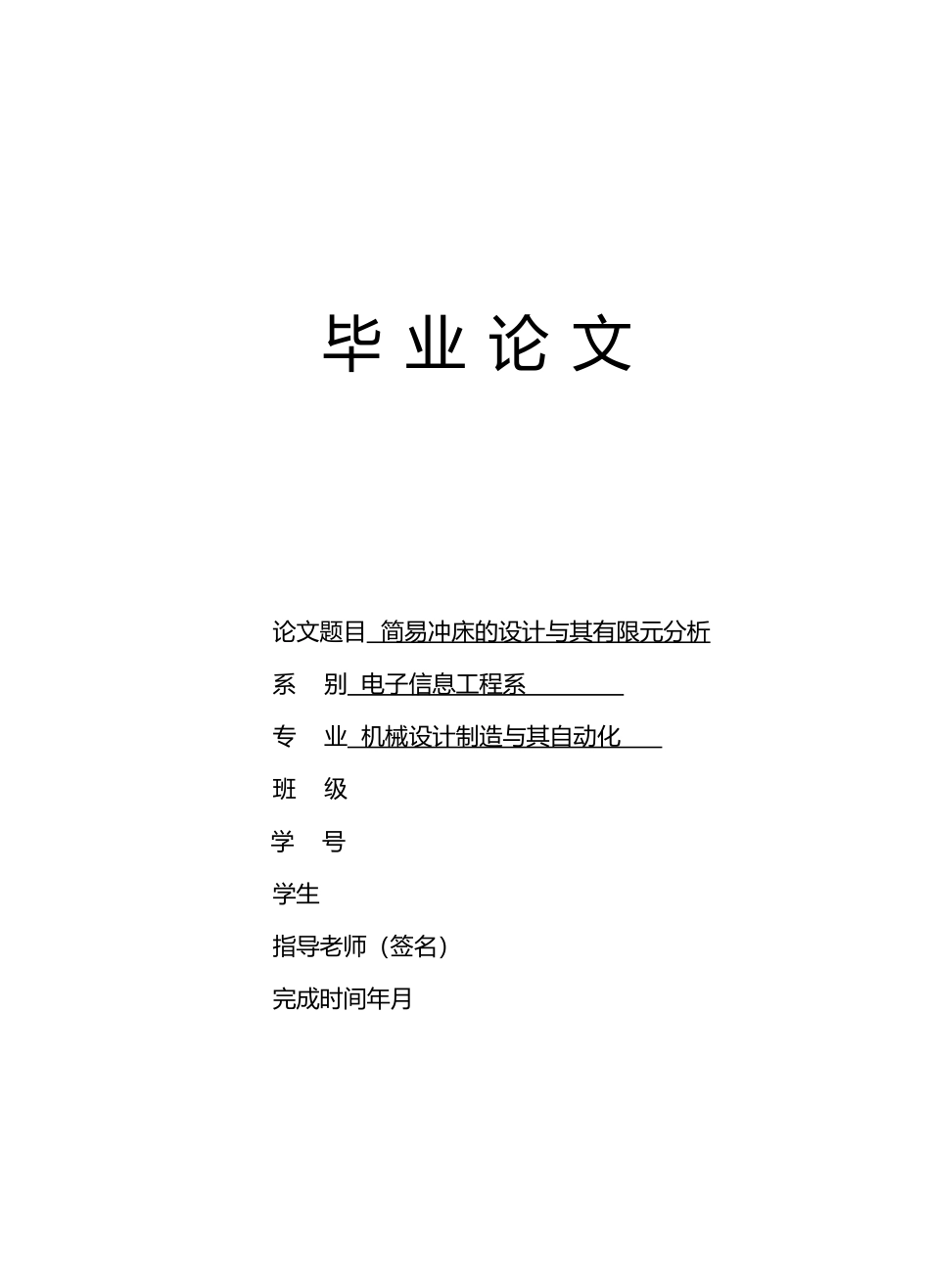

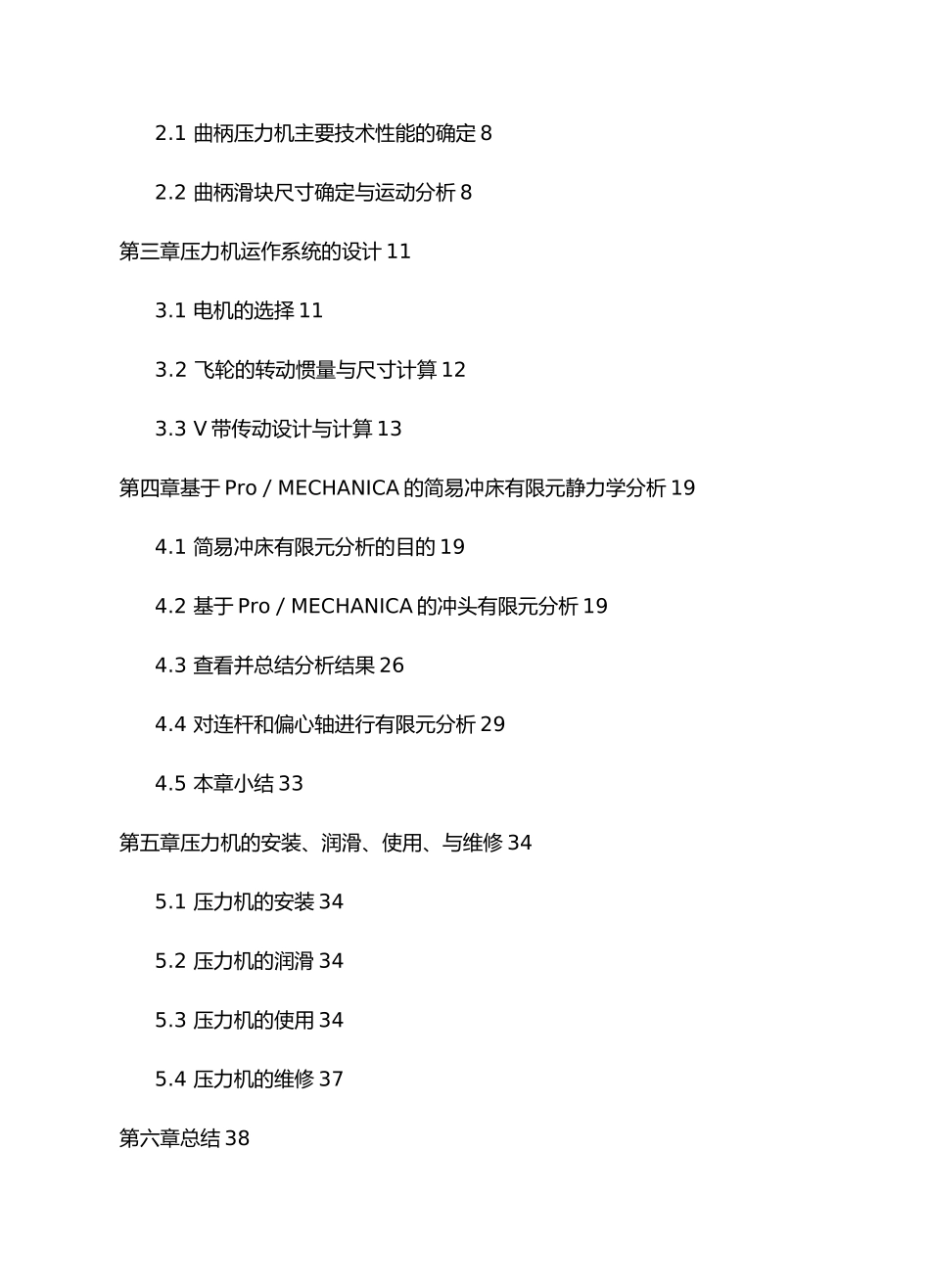

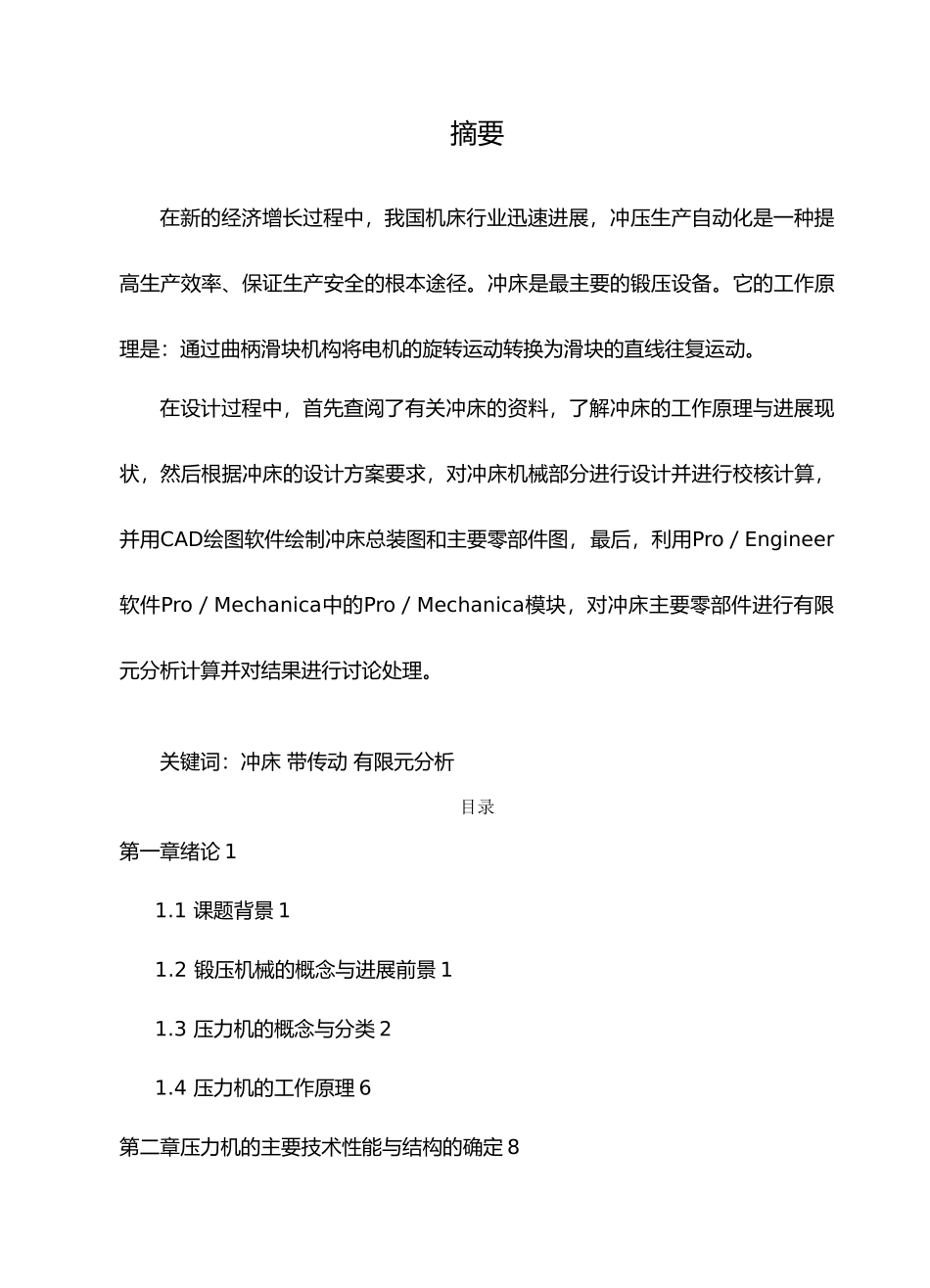

毕 业 论 文论文题目 简易冲床的设计与其有限元分析系 别 电子信息工程系 专 业 机械设计制造与其自动化 班 级学 号学生指导老师（签名）完成时间年月摘要在新的经济增长过程中，我国机床行业迅速进展，冲压生产自动化是一种提高生产效率、保证生产安全的根本途径。冲床是最主要的锻压设备。它的工作原理是：通过曲柄滑块机构将电机的旋转运动转换为滑块的直线往复运动。在设计过程中，首先查阅了有关冲床的资料，了解冲床的工作原理与进展现状，然后根据冲床的设计方案要求，对冲床机械部分进行设计并进行校核计算，并用CAD绘图软件绘制冲床总装图和主要零部件图，最后，利用Pro／Engineer软件Pro／Mechanica中的Pro／Mechanica模块，对冲床主要零部件进行有限元分析计算并对结果进行讨论处理。关键词：冲床 带传动 有限元分析目录第一章绪论 11.1 课题背景 11.2 锻压机械的概念与进展前景 11.3 压力机的概念与分类 21.4 压力机的工作原理 6第二章压力机的主要技术性能与结构的确定 82.1 曲柄压力机主要技术性能的确定 82.2 曲柄滑块尺寸确定与运动分析 8第三章压力机运作系统的设计 113.1 电机的选择 113.2 飞轮的转动惯量与尺寸计算 123.3 V 带传动设计与计算 13第四章基于 Pro／MECHANICA 的简易冲床有限元静力学分析 194.1 简易冲床有限元分析的目的 194.2 基于 Pro／MECHANICA 的冲头有限元分析 194.3 查看并总结分析结果 264.4 对连杆和偏心轴进行有限元分析 294.5 本章小结 33第五章压力机的安装、润滑、使用、与维修 345.1 压力机的安装 345.2 压力机的润滑 345.3 压力机的使用 345.4 压力机的维修 37第六章总结 38参考文献 39致 40第一章 绪论1.1 课题背景现在，机械、电子、轻工、国防等工业部门的产品零件已越来越多的转为以模具为基本工具进形成形，因为塑性成形时，移动材料单位体积的速度比切削加工快，生产效率高。塑性成形不仅能改善材料部的结构和缺陷，还能充分的利用材料纤维组织的方向性，大大提高零件的力学性能。一般的冲压件、塑性件、压铸件一般经成形即为成品，无需再进形切削加工或只需少量的切削加工。故零件重量轻，材料利用率高，适合大批量生产。成形有两个概念；一是成形，即毛坯在外界压力下，借助于模具通过材料的塑性变形来获得具有所需形状和尺寸的产品。二是成型，是指液态或半液态的原材料在外界压力下，通过流动填充模型的型腔来获得与...
