简易电子琴实验报告VIP专享

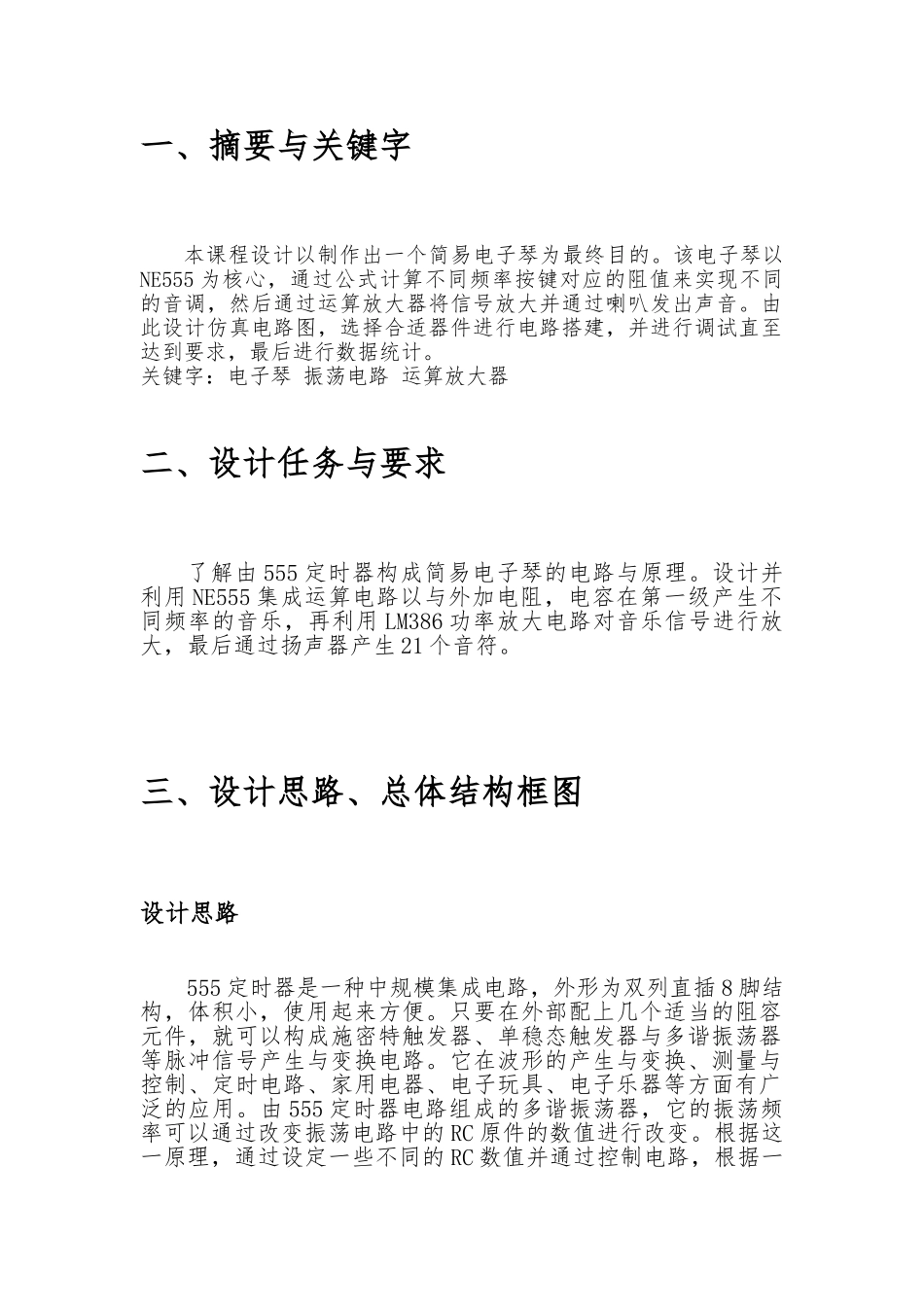

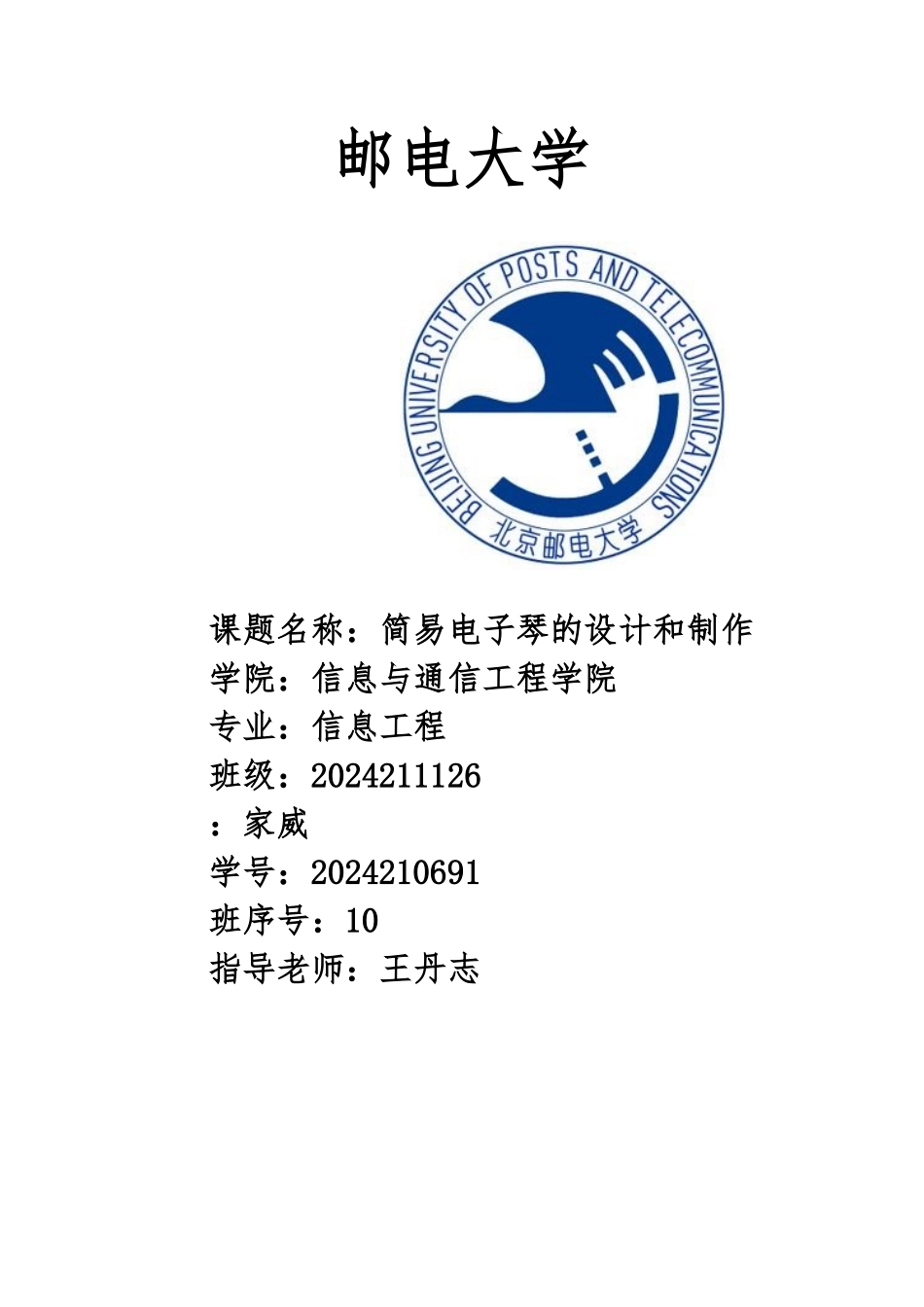

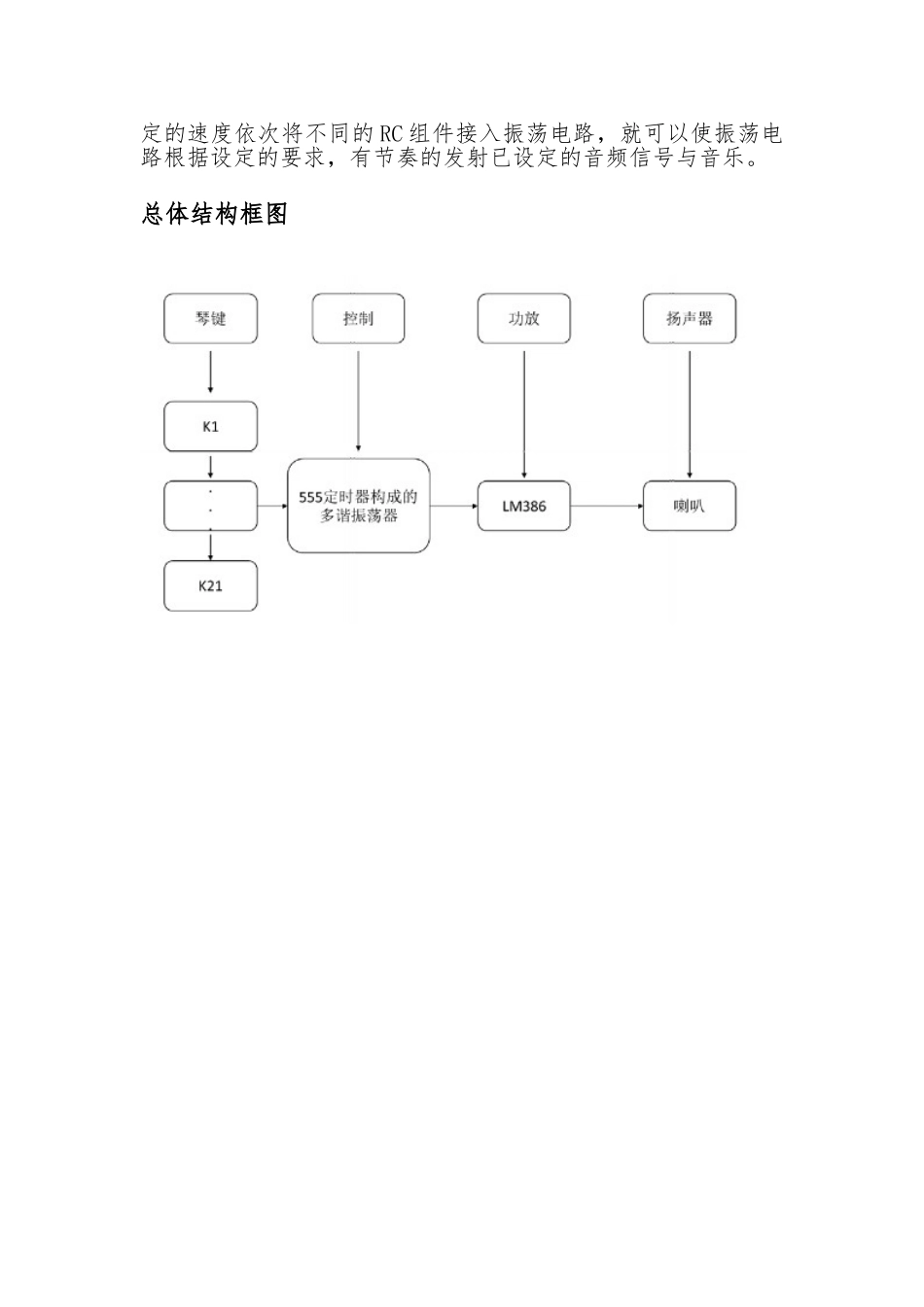

邮电大学课题名称：简易电子琴的设计和制作学院：信息与通信工程学院专业：信息工程班级：2024211126：家威学号：2024210691班序号：10指导老师：王丹志一、摘要与关键字本课程设计以制作出一个简易电子琴为最终目的。该电子琴以NE555 为核心，通过公式计算不同频率按键对应的阻值来实现不同的音调，然后通过运算放大器将信号放大并通过喇叭发出声音。由此设计仿真电路图，选择合适器件进行电路搭建，并进行调试直至达到要求，最后进行数据统计。关键字：电子琴 振荡电路 运算放大器二、设计任务与要求了解由 555 定时器构成简易电子琴的电路与原理。设计并利用 NE555 集成运算电路以与外加电阻，电容在第一级产生不同频率的音乐，再利用 LM386 功率放大电路对音乐信号进行放大，最后通过扬声器产生 21 个音符。三、设计思路、总体结构框图设计思路555 定时器是一种中规模集成电路，外形为双列直插 8 脚结构，体积小，使用起来方便。只要在外部配上几个适当的阻容元件，就可以构成施密特触发器、单稳态触发器与多谐振荡器等脉冲信号产生与变换电路。它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。由 555 定时器电路组成的多谐振荡器，它的振荡频率可以通过改变振荡电路中的 RC 原件的数值进行改变。根据这一原理，通过设定一些不同的 RC 数值并通过控制电路，根据一定的速度依次将不同的 RC 组件接入振荡电路，就可以使振荡电路根据设定的要求，有节奏的发射已设定的音频信号与音乐。总体结构框图四、分块电路和总体电路的设计分块电路：琴键端（开关、电阻）NE555 电路：LM386 电路：总体电路：R22.7kΩC110nFC2220nFU2LM38661852347C350nFRv10kΩKey=A 50 %C410µFR310ΩC5220µFVCC6VU3LM555CMGND1DIS7OUT3RST4VCC8THR6CON5TRI2S1键 = A RL8ΩS2键 = A S3键 = A R150kΩKey=A50 %R450kΩKey=A50 %R550kΩKey=A50 %五、所实现功能说明基本功能：通过按下不同的按键开关，能够演奏出两个八度音阶。扩展功能：将音阶扩大到在降低八度，能演奏出低中高三个八度音阶并将高音“7”输出功率提高到 0.5W 以上。主要测试数据：各音阶实际频率与对应阻值音阶名（低音）1234567要求频率（Hz）132148.5165176198220247.5实际测频率（Hz）132151172176205213240对应阻值（Ω）43.5k38k32.8k31.9k26.5k25.4k22k音阶名（中音）1234567要求频率（Hz）2642973303523964...
