管道支架分类VIP专享

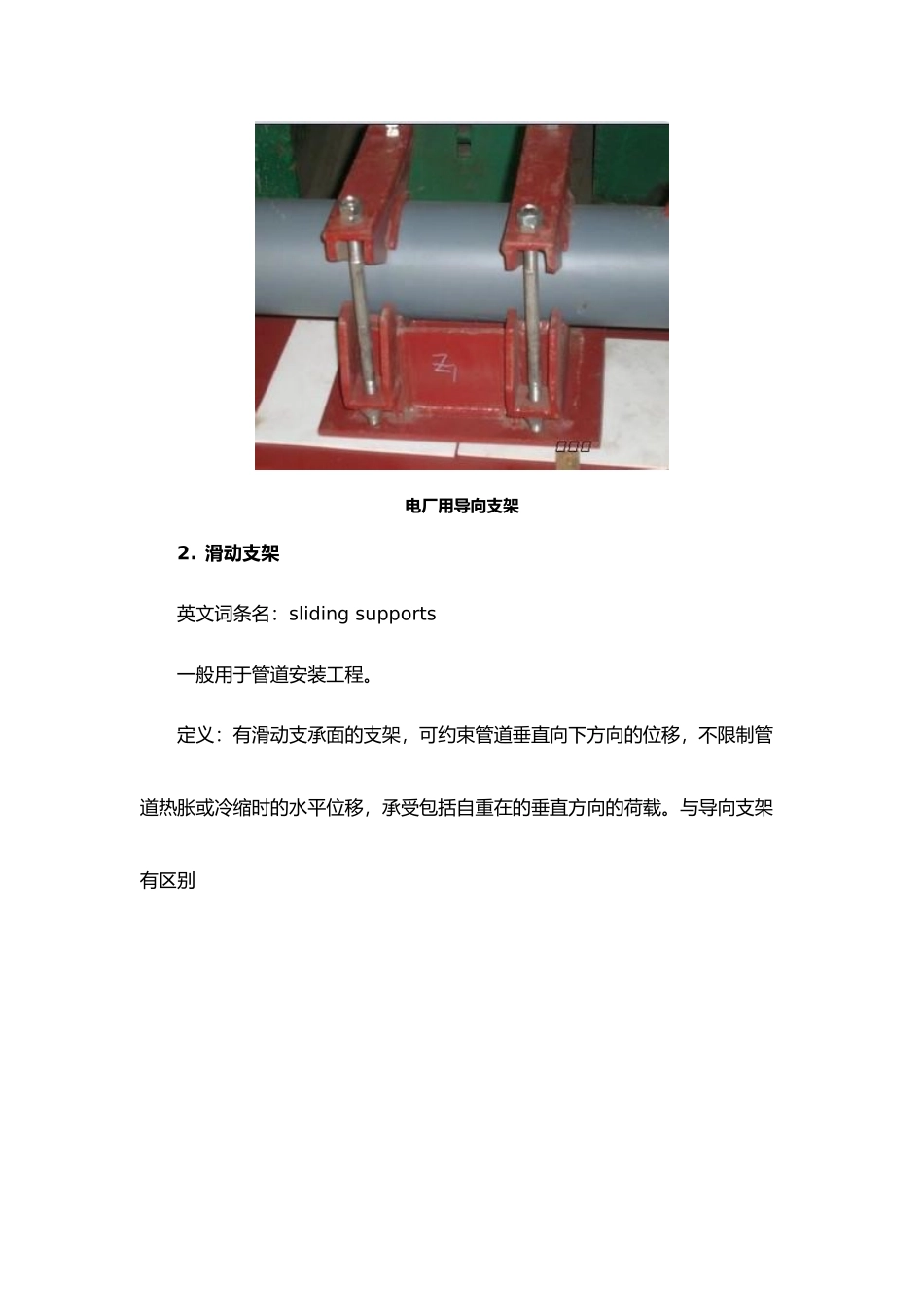

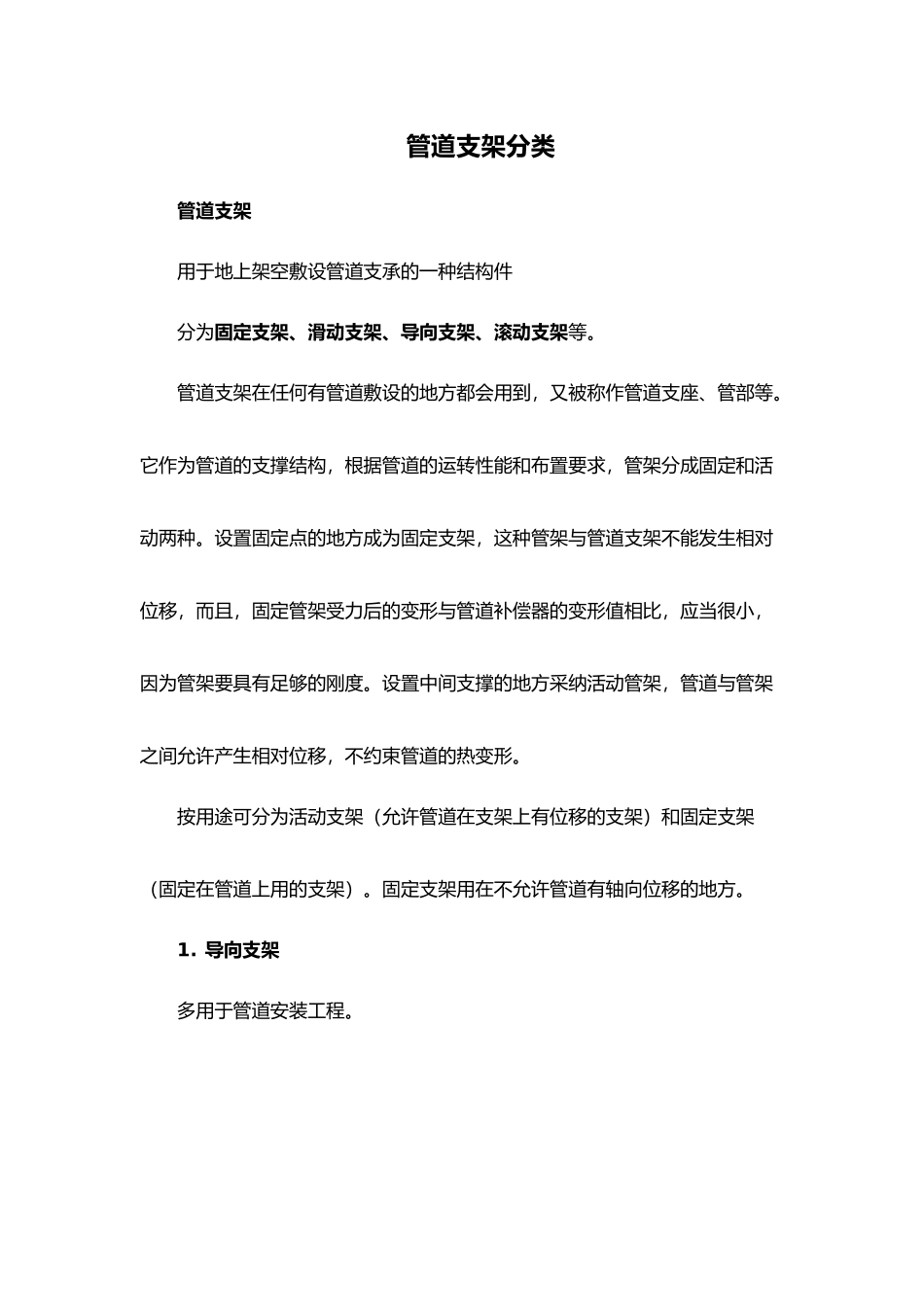

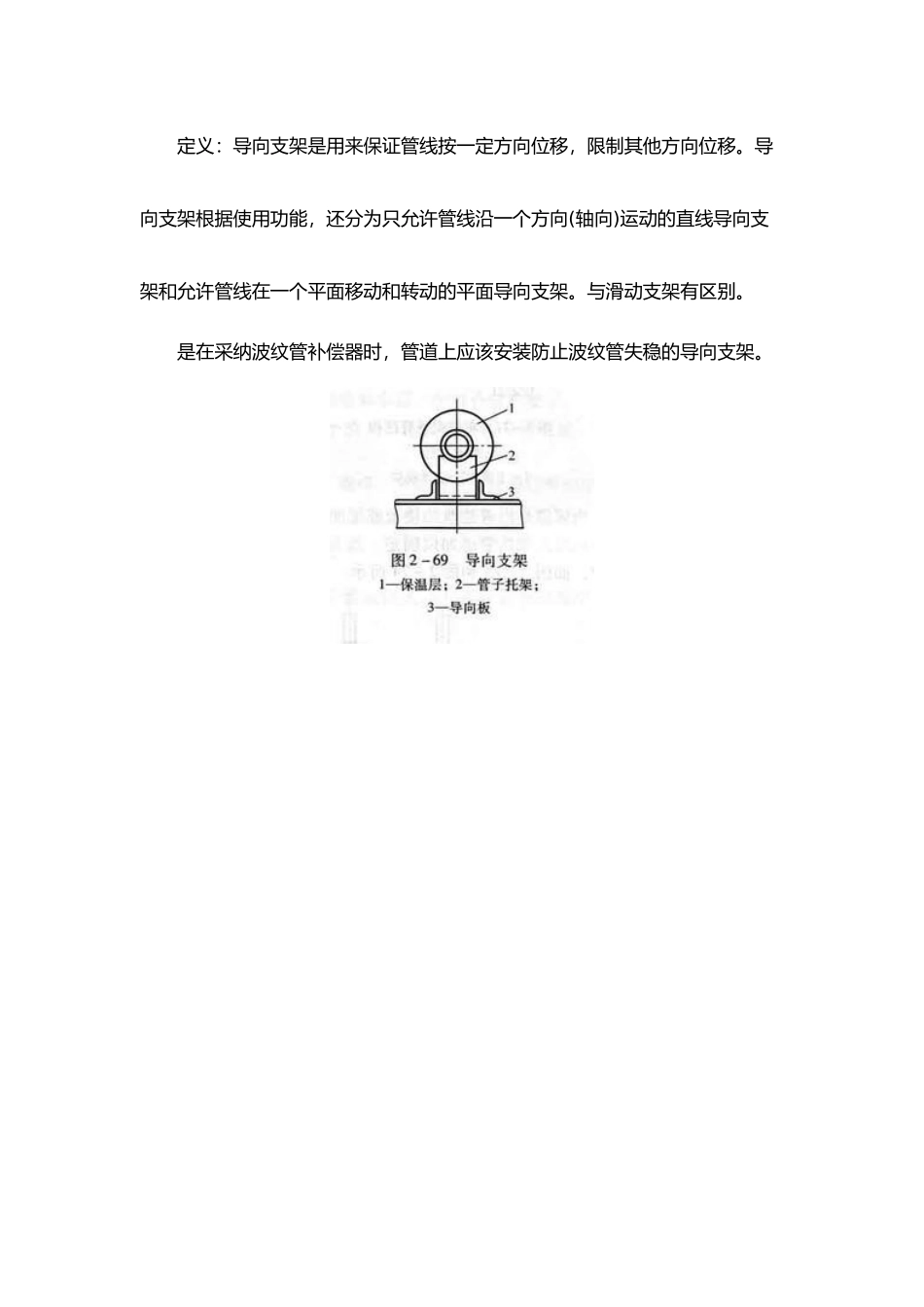

管道支架分类管道支架用于地上架空敷设管道支承的一种结构件分为固定支架、滑动支架、导向支架、滚动支架等。管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。设置中间支撑的地方采纳活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。按用途可分为活动支架（允许管道在支架上有位移的支架）和固定支架（固定在管道上用的支架）。固定支架用在不允许管道有轴向位移的地方。1. 导向支架多用于管道安装工程。定义：导向支架是用来保证管线按一定方向位移，限制其他方向位移。导向支架根据使用功能，还分为只允许管线沿一个方向(轴向)运动的直线导向支架和允许管线在一个平面移动和转动的平面导向支架。与滑动支架有区别。是在采纳波纹管补偿器时，管道上应该安装防止波纹管失稳的导向支架。电厂用导向支架2. 滑动支架英文词条名：sliding supports一般用于管道安装工程。定义：有滑动支承面的支架，可约束管道垂直向下方向的位移，不限制管道热胀或冷缩时的水平位移，承受包括自重在的垂直方向的荷载。与导向支架有区别滑动支架热网蒸汽管道节能隔热滑动支座支架 1热网蒸汽管道节能隔热滑动支座支架 2滑动型管托 管道支架 抱箍3. 固定支架定义：固定支架是限制管道或设备位移的，是一种支架形式空调水系统管道固定支架的做法4. 滚动支架滚动支架只在管道滑脱与支架之间加入滚柱或滚珠，使管道与支架之间的相对运动为滚动，从而使滑动摩擦力变为滚动摩擦力，这种支架称为滚动支架。滚动摩擦力小于滑动摩擦力。滚动支架网友回答支架区别：1.固定支架就是将管段某一部分固定在一点，无论在轴向上、径向上都不允许管道发生移动的；而导向支架则不同，它可以允许管道在轴向上发生位移，而滑动支架则更灵活些，允许管道在径向、轴向上发生一定量的位移，通俗的说，滑动支架仅仅对管道起到一个支撑作用，管道时可以随着自身的热胀冷缩而进行滑动，在这个过程中，滑动支架不会对管线在膨胀方向上产生反作用力。2.导向支架是滑动支架的一种。滑动支架管道轴向、径向均不受限制，即允许管道前后、左右、上下有位移；而导向支架一般只允许管道有轴向位移，而不允许有径...
