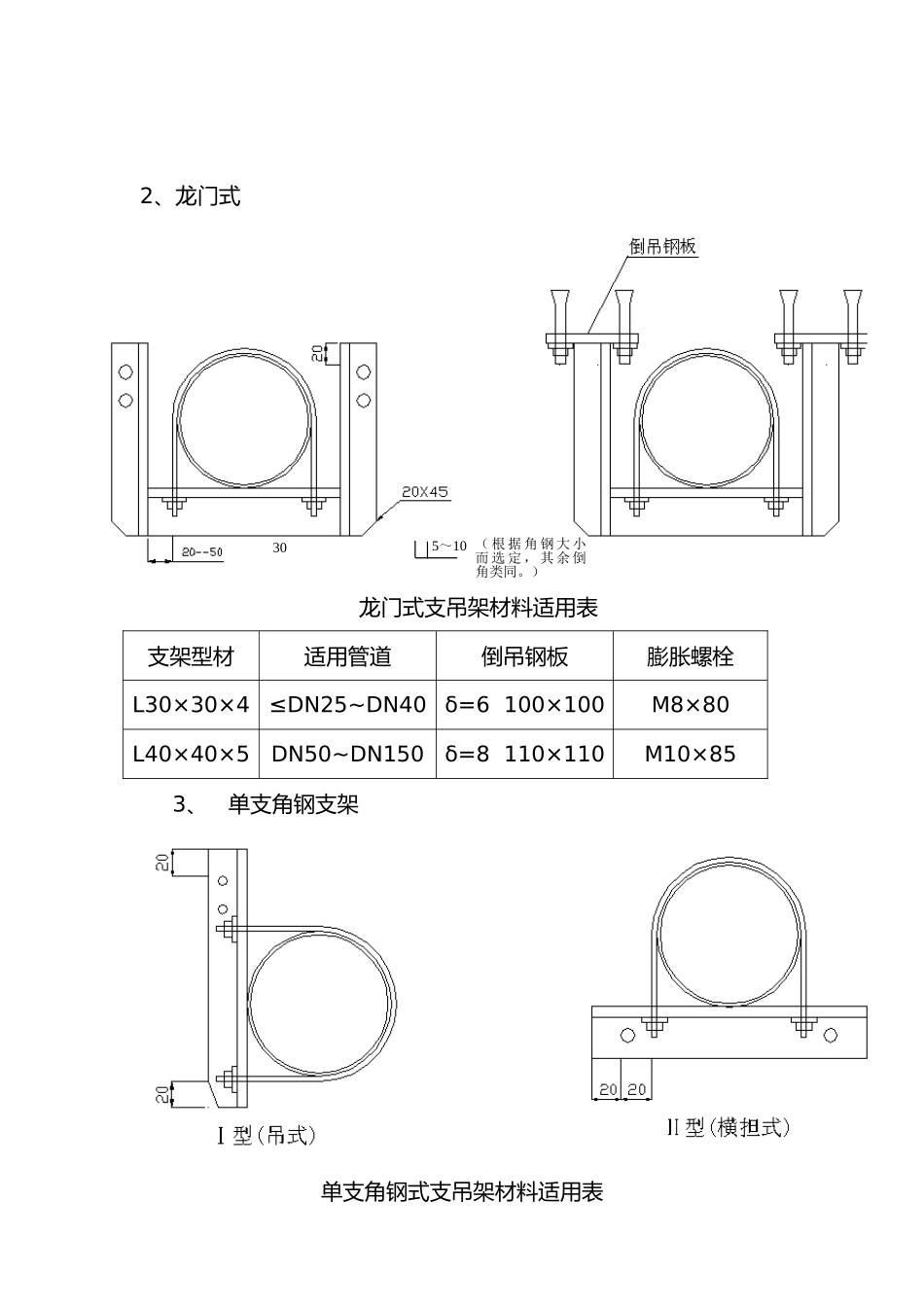

管道支架制作安装标准一、编制说明管道安装在医用气体安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向与观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患使管道支吊架制安达到较高水平，特制定我公司管道支吊架的统一标准做法，目的使在医用气体管道支架制安达到标准化，统一化。二、 角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25δ=6 100×100M8×80L40×40×5DN32~DN50δ=8 110×110M10×852、龙门式龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25~DN40δ=6 100×100M8×80L40×40×5DN50~DN150δ=8 110×110M10×853、单支角钢支架单支角钢式支吊架材料适用表305～10 （ 根 据 角 钢 大 小而 选 定 ， 其 余 倒角类同。）支架型材适用管道膨胀螺栓备注L30×30×4≤DN25M8×80适用于Ⅰ型L40×40×5DN32~DN80M10×85适用于Ⅰ型L50×50×6DN100~DN150M12×100适用于ⅠL30×30×4DN25~DN50M8×80适用于ⅡL40×40×5DN60~DN150M10×85适用于Ⅱ注：如≥DN200 则用槽钢型支架。4、水平式支架I 型：水平龙门式20-30Ⅱ 型：水平单支角钢组合式水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40×5DN65~DN80δ=8 110×110M10×85适用 I 型L40×40×5≤DN50M10×85适用Ⅱ型L50×50×6DN60~DN100M10×100适用Ⅱ型5、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于 50mm 的水泥基础上。（两角钢距离可根据水平长度移动准确后焊接。）座地式支架材料适用表支架型材适用管道支架底板膨胀螺栓L40×40×5≤DN25~DN50δ=8 110×110M10×85L50×50×6DN60~DN150δ=10 120×120M12×1006、挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上）Ⅰ 型：L 型支架（立柱长度与横担长度之比 1：1）挂墙式支架材料适用表支架型材适用管道膨胀螺栓备注L40×40×5≤DN50M10×100适 用 于 Ⅰ 型 与 空 调 的 冷 凝水、冷媒支架L50×50×6DN60~DN100M12×100适用于Ⅱ型三角型支架Ⅱ 型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架Ⅰ、横梁安装（一）Ⅱ、天花吊顶式Ⅲ、横梁安装（二）吊式龙门支架材...
