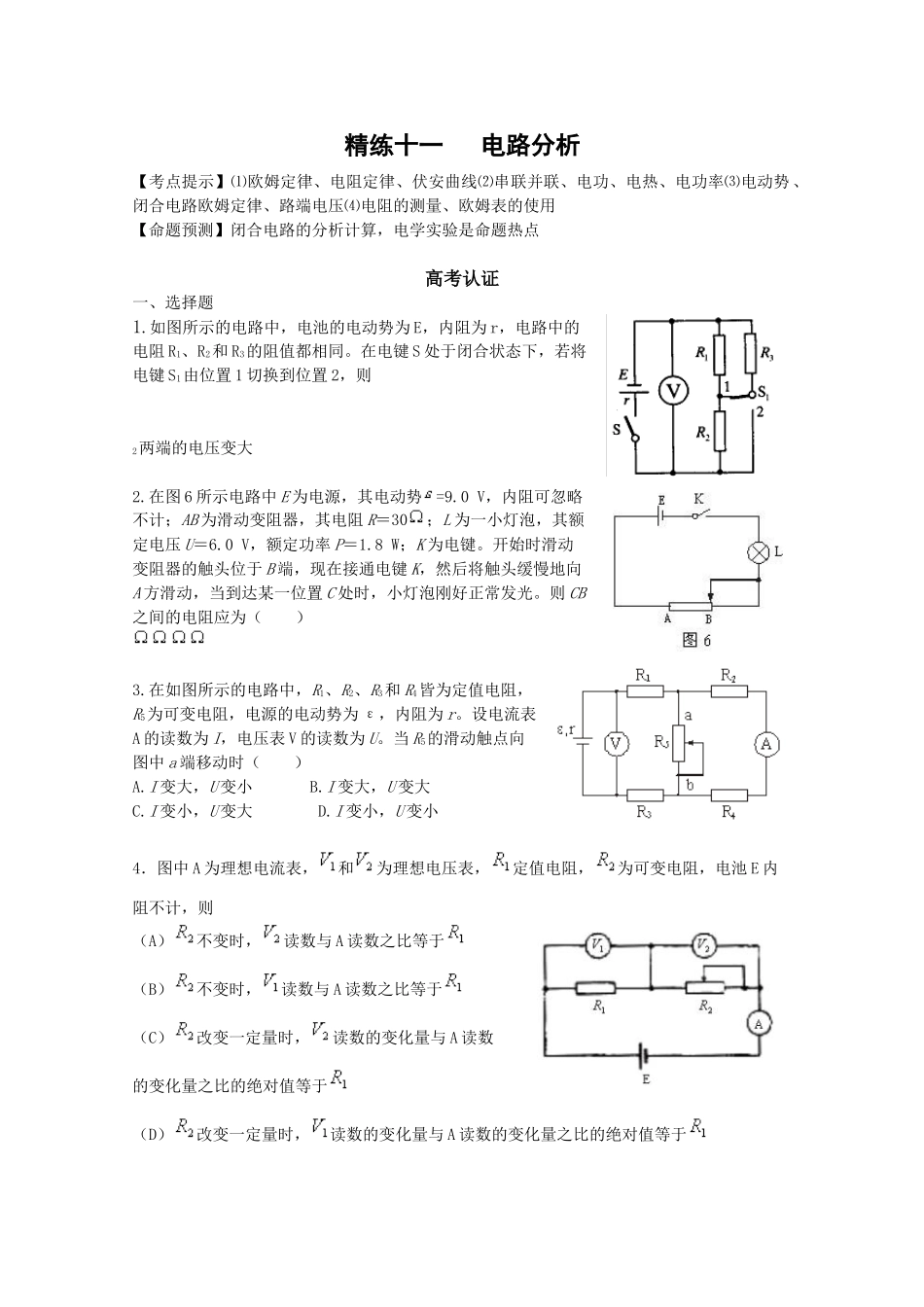

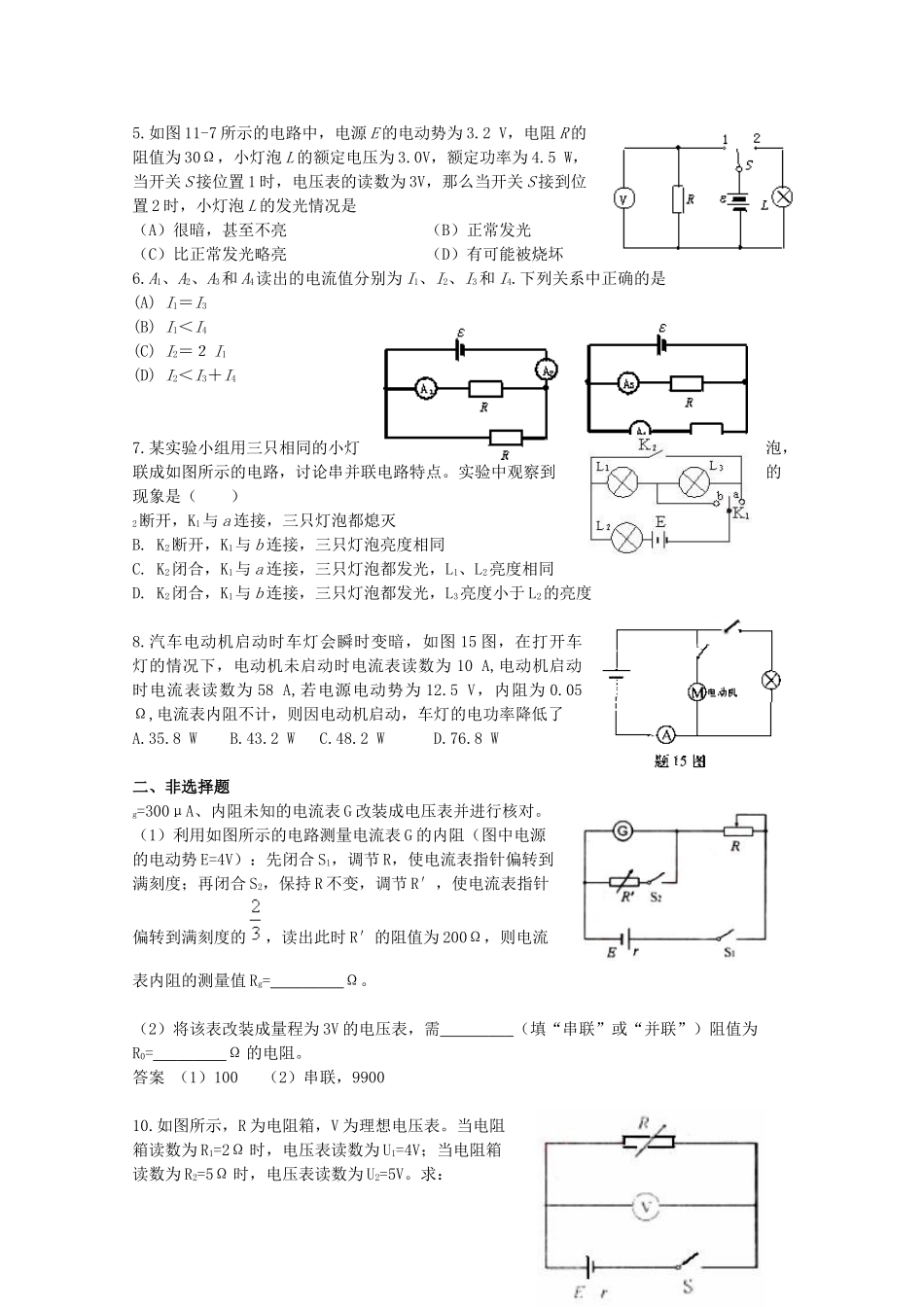

精练十一 电路分析【考点提示】⑴欧姆定律、电阻定律、伏安曲线⑵串联并联、电功、电热、电功率⑶电动势、闭合电路欧姆定律、路端电压⑷电阻的测量、欧姆表的使用【命题预测】闭合电路的分析计算，电学实验是命题热点高考认证一、选择题1.如图所示的电路中，电池的电动势为 E，内阻为 r，电路中的电阻 R1、R2和 R3的阻值都相同。在电键 S 处于闭合状态下，若将电键 S1由位置 1 切换到位置 2，则2两端的电压变大2.在图 6 所示电路中 E 为电源，其电动势=9.0 V，内阻可忽略不计；AB 为滑动变阻器，其电阻 R＝30；L 为一小灯泡，其额定电压 U＝6.0 V，额定功率 P＝1.8 W；K 为电键。开始时滑动变阻器的触头位于 B 端，现在接通电键 K，然后将触头缓慢地向A 方滑动，当到达某一位置 C 处时，小灯泡刚好正常发光。则 CB之间的电阻应为（ ） 3.在如图所示的电路中，R1、R2、R3和 R4皆为定值电阻，R5为可变电阻，电源的电动势为 ε，内阻为 r。设电流表A 的读数为 I，电压表 V 的读数为 U。当 R5的滑动触点向图中 a 端移动时（ ）A.I 变大，U 变小 B.I 变大，U 变大C.I 变小，U 变大 D.I 变小，U 变小4．图中 A 为理想电流表，和为理想电压表，定值电阻，为可变电阻，电池 E 内阻不计，则（A）不变时，读数与 A 读数之比等于（B）不变时，读数与 A 读数之比等于（C）改变一定量时，读数的变化量与 A 读数的变化量之比的绝对值等于（D）改变一定量时，读数的变化量与 A 读数的变化量之比的绝对值等于5.如图 11-7 所示的电路中，电源 E 的电动势为 3.2 V，电阻 R 的阻值为 30Ω，小灯泡 L 的额定电压为 3.0V，额定功率为 4.5 W，当开关 S 接位置 1 时，电压表的读数为 3V，那么当开关 S 接到位置 2 时，小灯泡 L 的发光情况是 （A）很暗，甚至不亮 （B）正常发光（C）比正常发光略亮 （D）有可能被烧坏6.A1、A2、A3和 A4读出的电流值分别为 I1、I2、I3和 I4.下列关系中正确的是(A) I1＝I3 (B) I1＜I4 (C) I2＝２ I1 (D) I2＜I3＋I4 7.某实验小组用三只相同的小灯泡，联成如图所示的电路，讨论串并联电路特点。实验中观察到的现象是（ ）2断开，K1与 a 连接，三只灯泡都熄灭B. K2断开，K1与 b 连接，三只灯泡亮度相同C. K2闭合，K1与 a 连接，三只灯泡都发光，L1、L2亮度相同D. K2闭合，K1与 b 连接，三只灯泡都发光，L3亮度小于 ...
