纺织材料学考研资料全

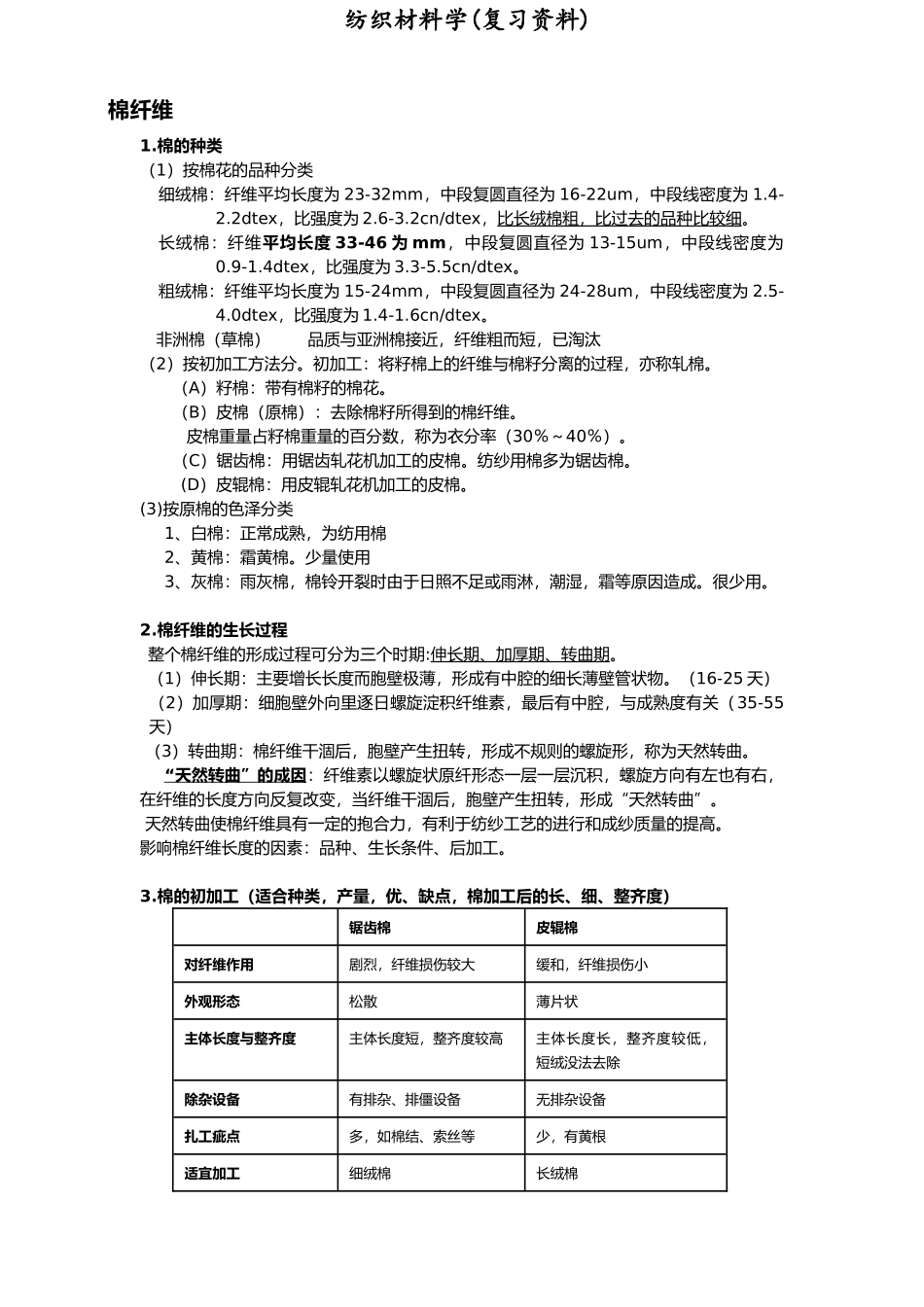

纺织材料学考研资料----------------------- -----------------------日期：纺织材料学(复习资料)棉纤维1.棉的种类（1）按棉花的品种分类细绒棉：纤维平均长度为 23-32mm，中段复圆直径为 16-22um，中段线密度为 1.4-2.2dtex，比强度为 2.6-3.2cn/dtex，比长绒棉粗，比过去的品种比较细。长绒棉：纤维平均长度 33-46 为 mm，中段复圆直径为 13-15um，中段线密度为0.9-1.4dtex，比强度为 3.3-5.5cn/dtex。粗绒棉：纤维平均长度为 15-24mm，中段复圆直径为 24-28um，中段线密度为 2.5-4.0dtex，比强度为 1.4-1.6cn/dtex。非洲棉（草棉）品质与亚洲棉接近，纤维粗而短，已淘汰（2）按初加工方法分。初加工：将籽棉上的纤维与棉籽分离的过程，亦称轧棉。（A）籽棉：带有棉籽的棉花。（B）皮棉（原棉）：去除棉籽所得到的棉纤维。 皮棉重量占籽棉重量的百分数，称为衣分率（30％～40％）。（C）锯齿棉：用锯齿轧花机加工的皮棉。纺纱用棉多为锯齿棉。(D）皮辊棉：用皮辊轧花机加工的皮棉。(3)按原棉的色泽分类1、白棉：正常成熟，为纺用棉2、黄棉：霜黄棉。少量使用3、灰棉：雨灰棉，棉铃开裂时由于日照不足或雨淋，潮湿，霜等原因造成。很少用。2.棉纤维的生长过程整个棉纤维的形成过程可分为三个时期:伸长期、加厚期、转曲期。（1）伸长期：主要增长长度而胞壁极薄，形成有中腔的细长薄壁管状物。（16-25 天）（2）加厚期：细胞壁外向里逐日螺旋淀积纤维素，最后有中腔，与成熟度有关（35-55天） （3）转曲期：棉纤维干涸后，胞壁产生扭转，形成不规则的螺旋形，称为天然转曲。“ 天然转曲”的成因 ：纤维素以螺旋状原纤形态一层一层沉积，螺旋方向有左也有右，在纤维的长度方向反复改变，当纤维干涸后，胞壁产生扭转，形成“天然转曲”。 天然转曲使棉纤维具有一定的抱合力，有利于纺纱工艺的进行和成纱质量的提高。影响棉纤维长度的因素：品种、生长条件、后加工。3.棉的初加工（适合种类，产量，优、缺点，棉加工后的长、细、整齐度） 锯齿棉皮辊棉对纤维作用剧烈，纤维损伤较大缓和，纤维损伤小外观形态松散薄片状主体长度与整齐度主体长度短，整齐度较高主体长度长，整齐度较低，短绒没法去除除杂设备有排杂、排僵设备无排杂设备扎工疵点多，如棉结、索丝等少，有黄根适宜加工细绒棉长绒棉产量高低4.棉的等级细绒棉——1-7 级，3 级为标准级，1-5 级为纺用棉，7 级以下为级外棉。长绒棉——1-5 级品级评定依据：...
