纺织行业与变电所设计管理知识分析报告

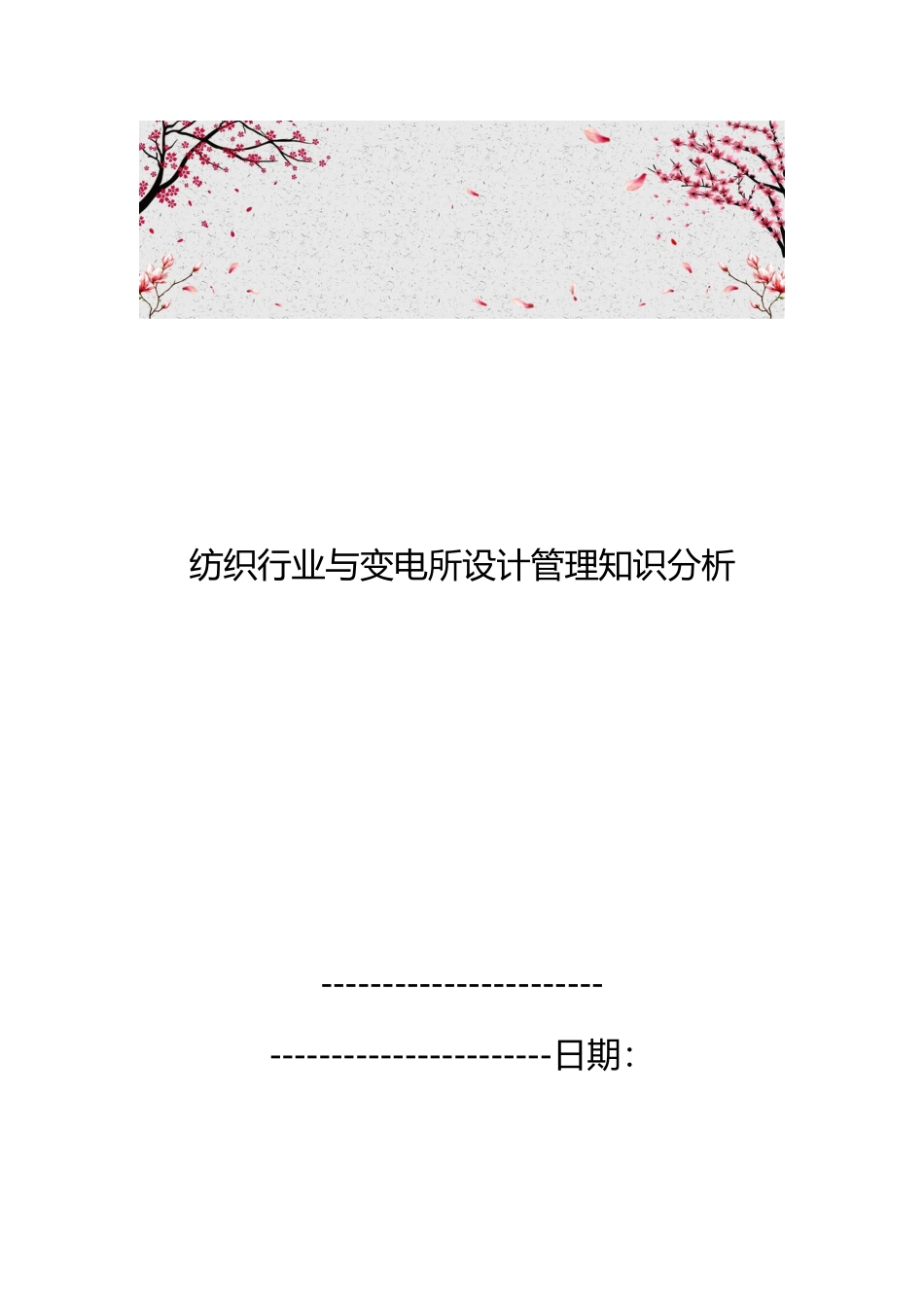

纺织行业与变电所设计管理知识分析报告_第1页
1/117

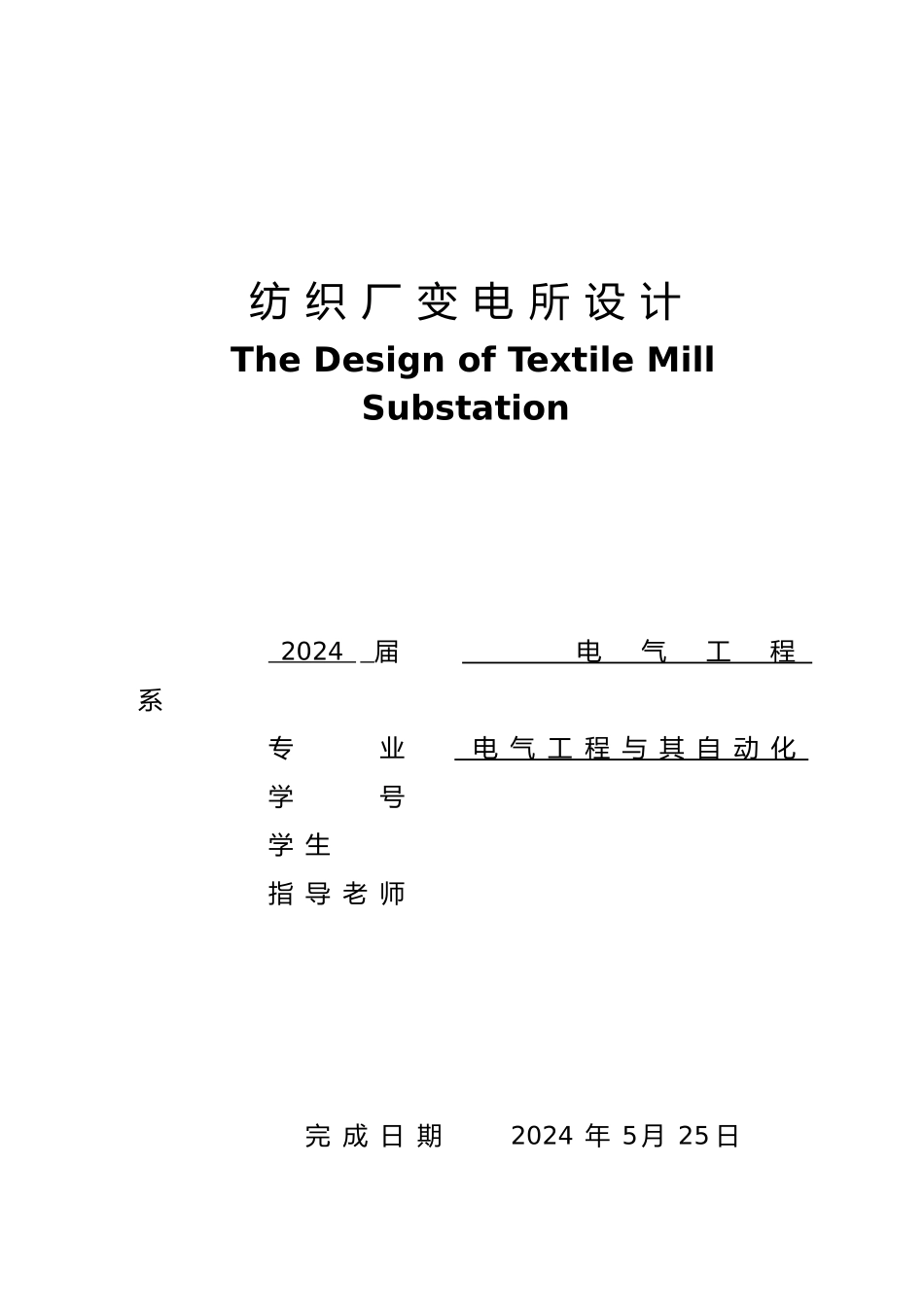

纺织行业与变电所设计管理知识分析报告_第2页
2/117

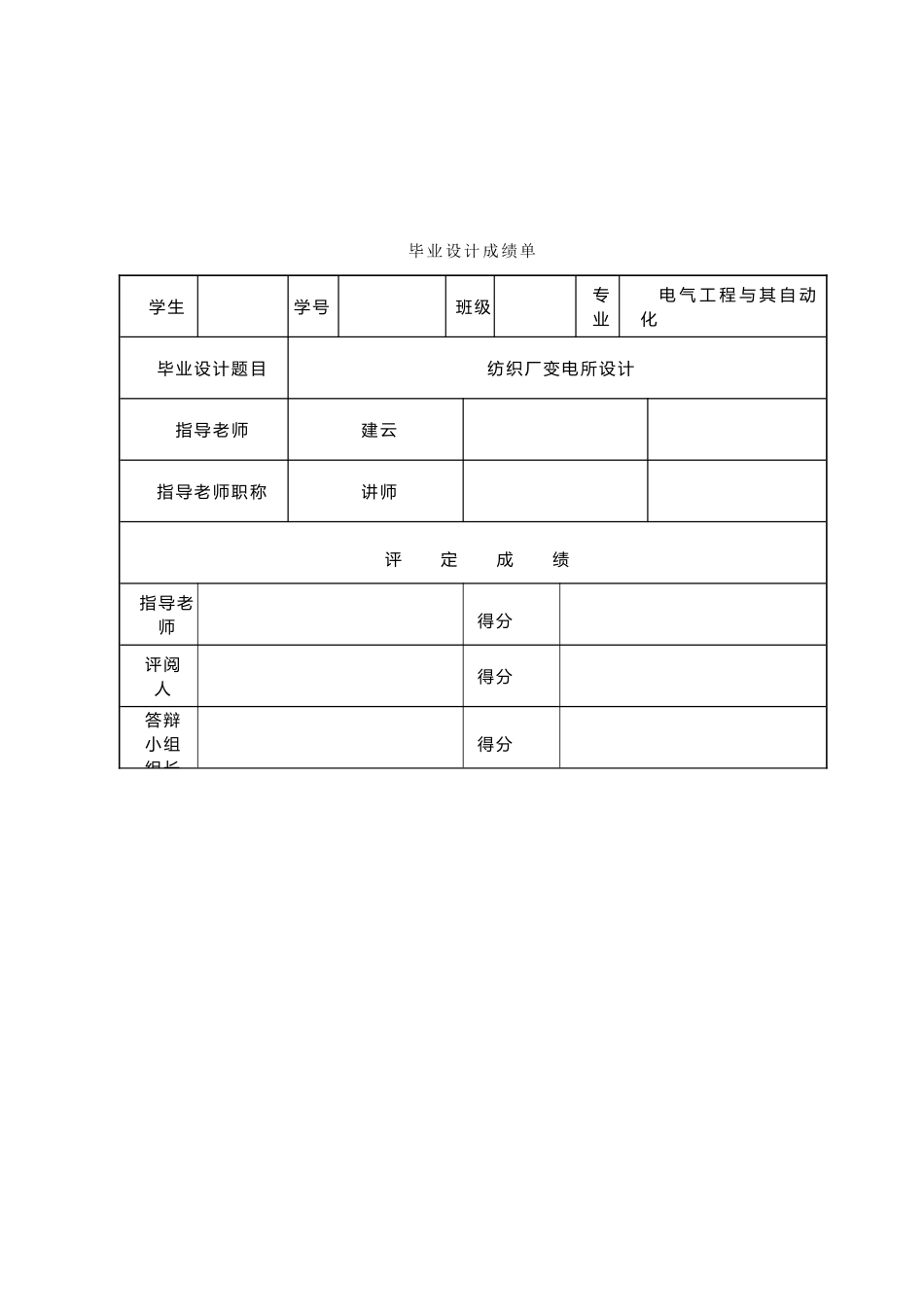

纺织行业与变电所设计管理知识分析报告_第3页
3/117
纺织行业与变电所设计管理知识分析----------------------- -----------------------日期:纺 织 厂 变 电 所 设 计The Design of Textile Mill Substation 2024 届 电 气 工 程 系专 业 电 气 工 程 与 其 自 动 化 学 号 学 生指 导 老 师 完 成 日 期 2024 年 5月 25 日毕业设计成绩单学生学号班级专业电 气 工 程 与 其 自 动化毕业设计题目纺织厂变电所设计指导老师建云指导老师职称讲师评 定 成 绩指导老师得分评阅人得分答辩小组组长得分成绩:院长( 主任) 签字:年 月 日毕业设计任务书题 目纺织厂变电所设计学生学号班级专业电气工程与其自动化承担指导任务单位电气工程系导师导师职称一、设计容:1 .根据本厂用电负荷,并适当考虑生产的进展,按安全可靠,技术先进,经济合理的要求,确定工厂变电所的位置与型式2 .通过负荷计算,确定额定主变压器台数与容量,进行短路电流计算,选择变电所的主接线与高、低压电气设备,选择整定继电保护装置。二、基本要求1. 设计计算说明书一份,要求条目清楚、计算正确、文本干净。2. 工厂变电所电气主接线图一,变电所供电平面图一。三、设计的主要技术指标与要求:1 .供电电源情况:按 与 供 电 局 协 议 , 本 厂 可 由 东 南 方 19km 处 的 城 北 变 电 所 110/38.5/11kV, 50MVA 变 压 器 供 电 , 供 电 电 压 可 任 选 。 另 外 , 与 本 厂 相 距 5km 处 的 其 他 工 厂 可 以 引 入 10kV 线路做备用电源,但容量只能满足本厂负荷的 30% 重要负荷,平常不准投入,只在本厂主要电源故障或检修时投入。2 .气象资料:本厂地区最高温度为 38℃,最热月平均最高气温 29℃,最热月地下 0.8m处平均温度为22℃,年主导风向为东风,年雷暴雨日数为 20天。3 .地质水文资料:本厂地区海拔60m ,底层以砂黏土为主,地下水位为 2m 。4 .电源短路容量(城北变电所) :35 kV 母线的出线断路器断流容量 1500MVA;10 kV 母线的出线断路器断流容量350MVA 。5 .供电局要求的功率因数 :当35kV供电时,要求工厂变电所高压侧 cos≥0.9,当10kV供电时,要求工厂变电所高压侧cos≥0.95 。6 .电费制度:按两部制电费计算。变压器安装容量 每 1kVA为15元/ 月,动力电费为 0.95 元/kWh ,照明电费为0.54 元/kWh。7. 负荷资料:序号车 间 设...
