给排水图设计审查要点说明

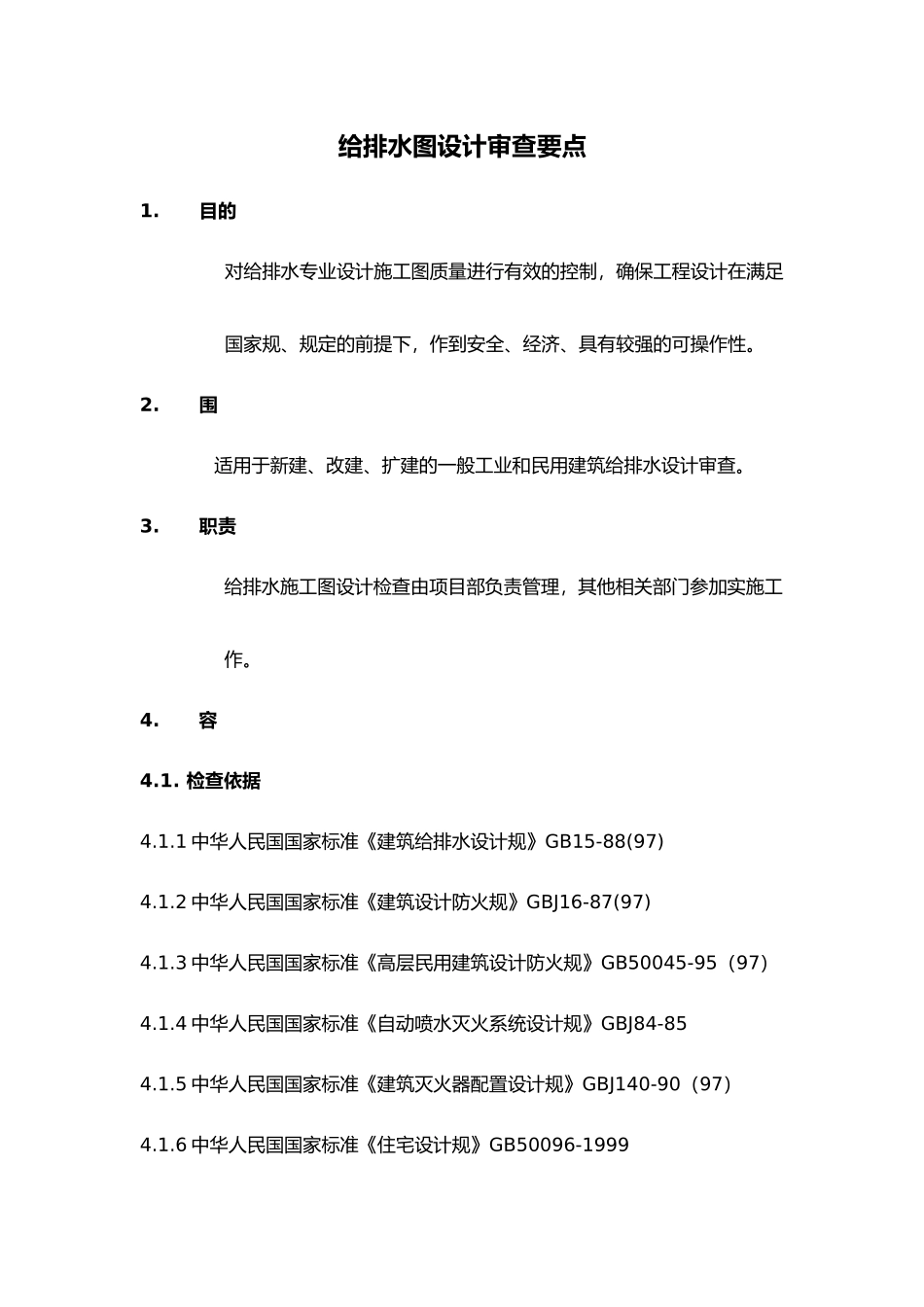

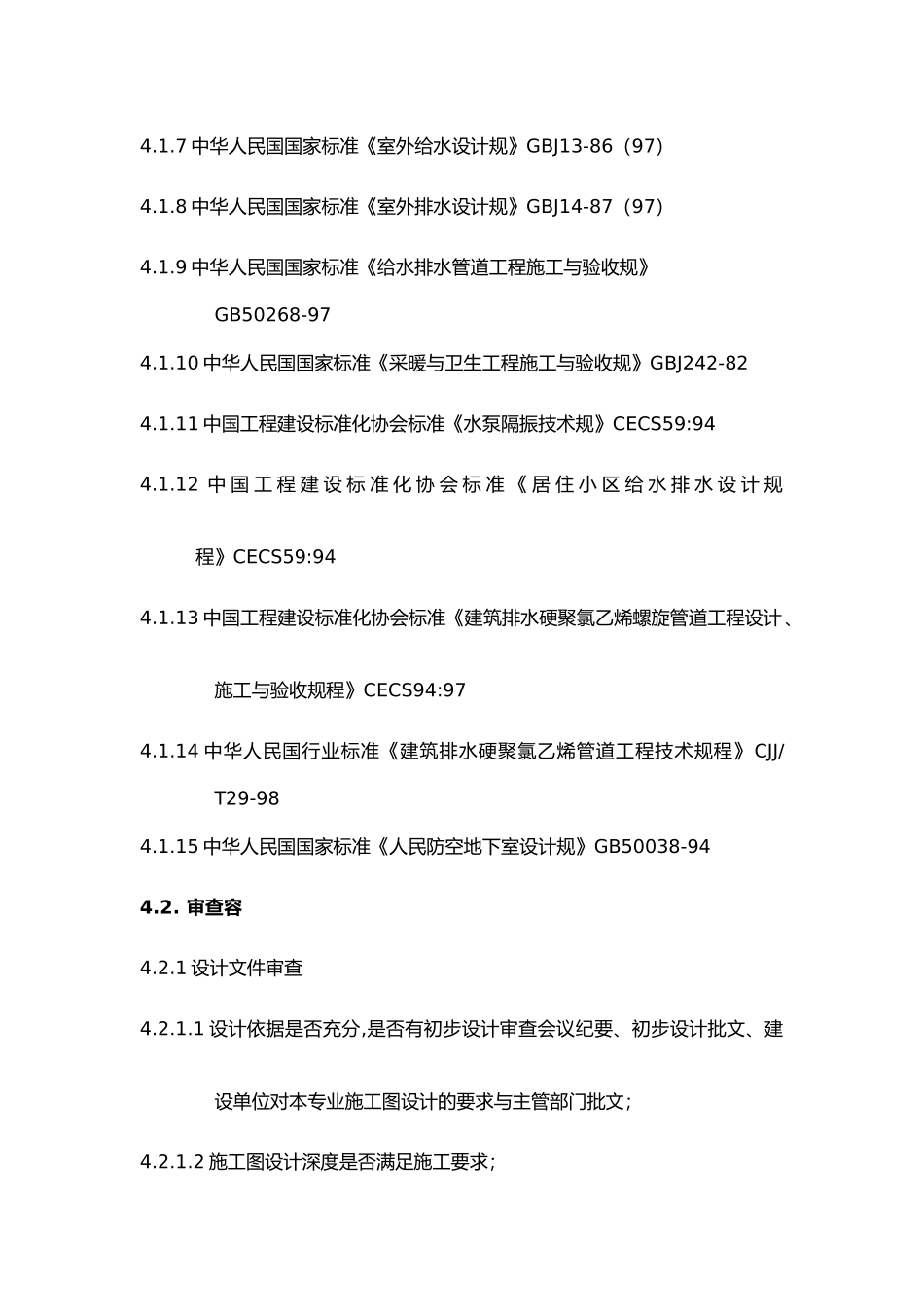

给排水图设计审查要点----------------------- -----------------------日期：给排水图设计审查要点1.目的对给排水专业设计施工图质量进行有效的控制，确保工程设计在满足国家规、规定的前提下，作到安全、经济、具有较强的可操作性。2.围适用于新建、改建、扩建的一般工业和民用建筑给排水设计审查。3.职责给排水施工图设计检查由项目部负责管理，其他相关部门参加实施工作。4. 容4.1. 检查依据4.1.1 中华人民国国家标准《建筑给排水设计规》GB15-88(97)4.1.2 中华人民国国家标准《建筑设计防火规》GBJ16-87(97)4.1.3 中华人民国国家标准《高层民用建筑设计防火规》GB50045-95（97）4.1.4 中华人民国国家标准《自动喷水灭火系统设计规》GBJ84-854.1.5 中华人民国国家标准《建筑灭火器配置设计规》GBJ140-90（97）4.1.6 中华人民国国家标准《住宅设计规》GB50096-19994.1.7 中华人民国国家标准《室外给水设计规》GBJ13-86（97）4.1.8 中华人民国国家标准《室外排水设计规》GBJ14-87（97）4.1.9 中华人民国国家标准《给水排水管道工程施工与验收规》GB50268-974.1.10 中华人民国国家标准《采暖与卫生工程施工与验收规》GBJ242-824.1.11 中国工程建设标准化协会标准《水泵隔振技术规》CECS59:944.1.12 中 国 工 程 建 设 标 准 化 协 会 标 准 《 居 住 小 区 给 水 排 水 设 计 规程》CECS59:944.1.13 中国工程建设标准化协会标准《建筑排水硬聚氯乙烯螺旋管道工程设计、施工与验收规程》CECS94:974.1.14 中华人民国行业标准《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-984.1.15 中华人民国国家标准《人民防空地下室设计规》GB50038-944.2. 审查容4.2.1 设计文件审查4.2.1.1 设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求与主管部门批文；4.2.1.2 施工图设计深度是否满足施工要求；4.2.1.3 签署、出图章与有关专业会签是否符合规定。4.2.2 消防设计审查4.2.2.1 最不利点的消防水量、水压计算；4.2.2.2 室消防系统的设置；4.2.2.3 泵房与管网中的各种配件、阀门的选用；4.2.2.4 灭火器的配置；4.2.2.5 消防管道的敷设；4.2.2.6 消防电梯井积水坑的容积和坑中排水泵的选用。4.2.3 给水设计审查4.2.3.1 最不利点水量、水压计算；4.2.3.2 储水池（箱）的设置位置、容积的合理性；4.2.3.3 冷、热水系统布置的合理性；4.2.3.4 地下室水...
