综合布线标签规范标准

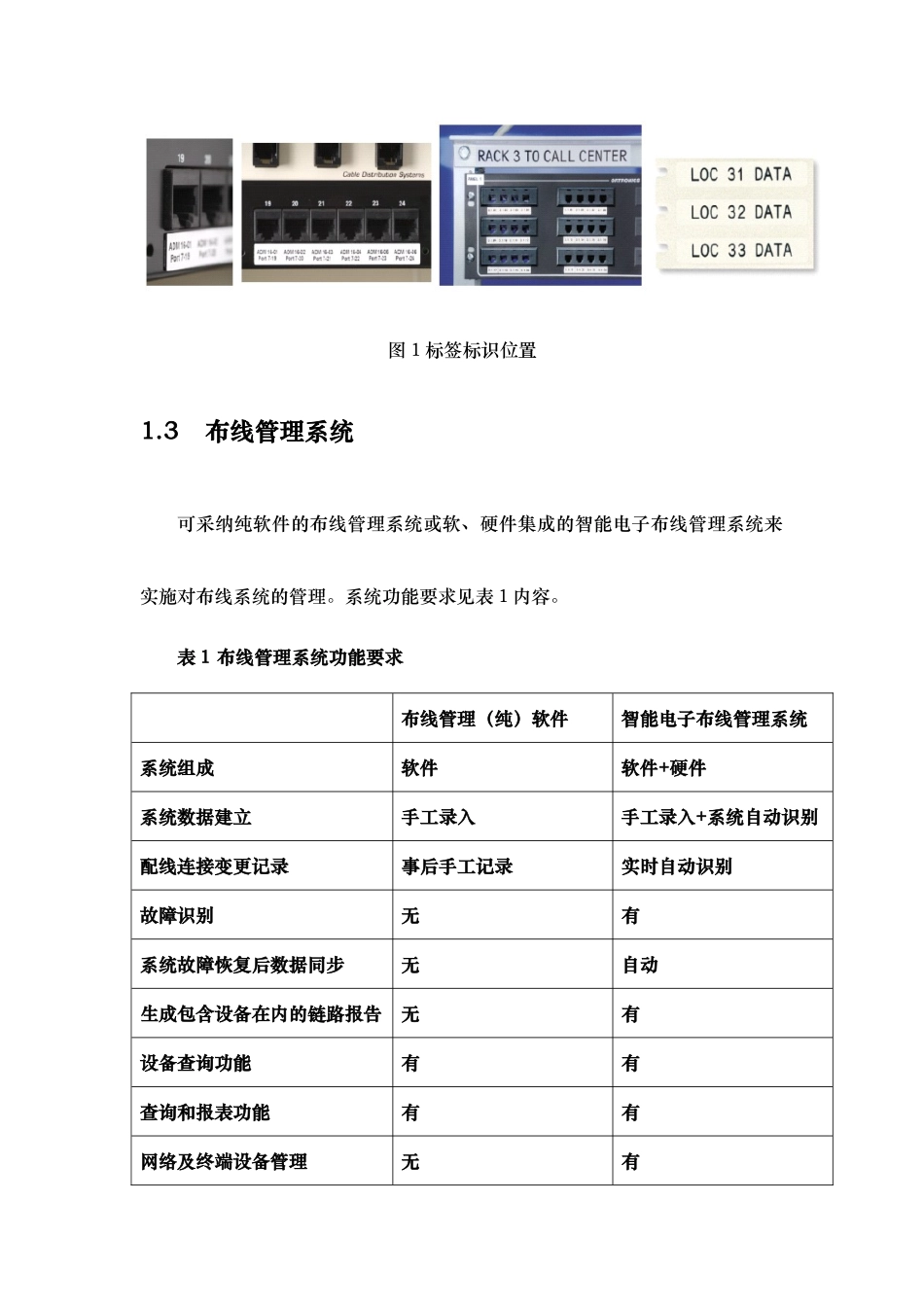

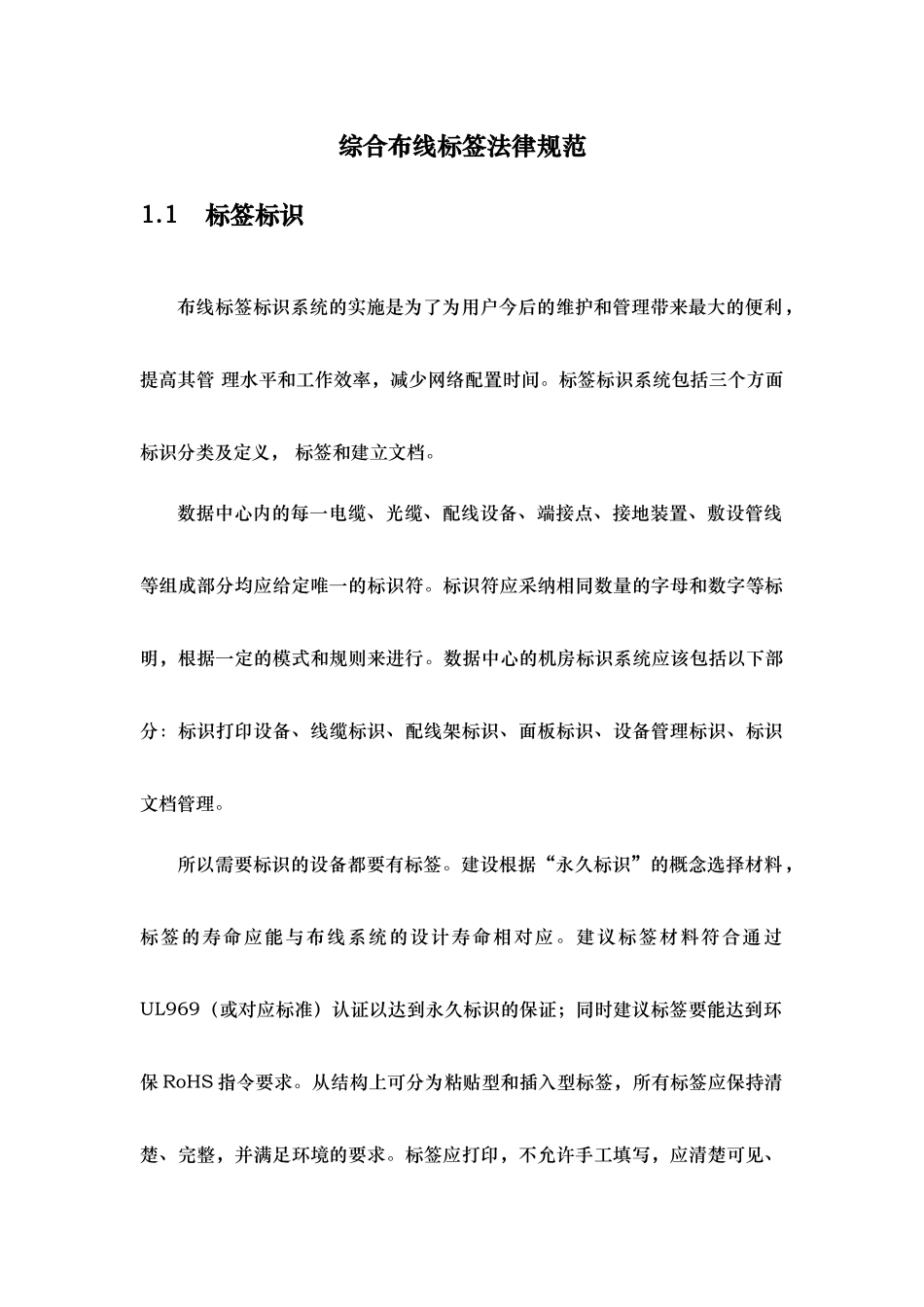

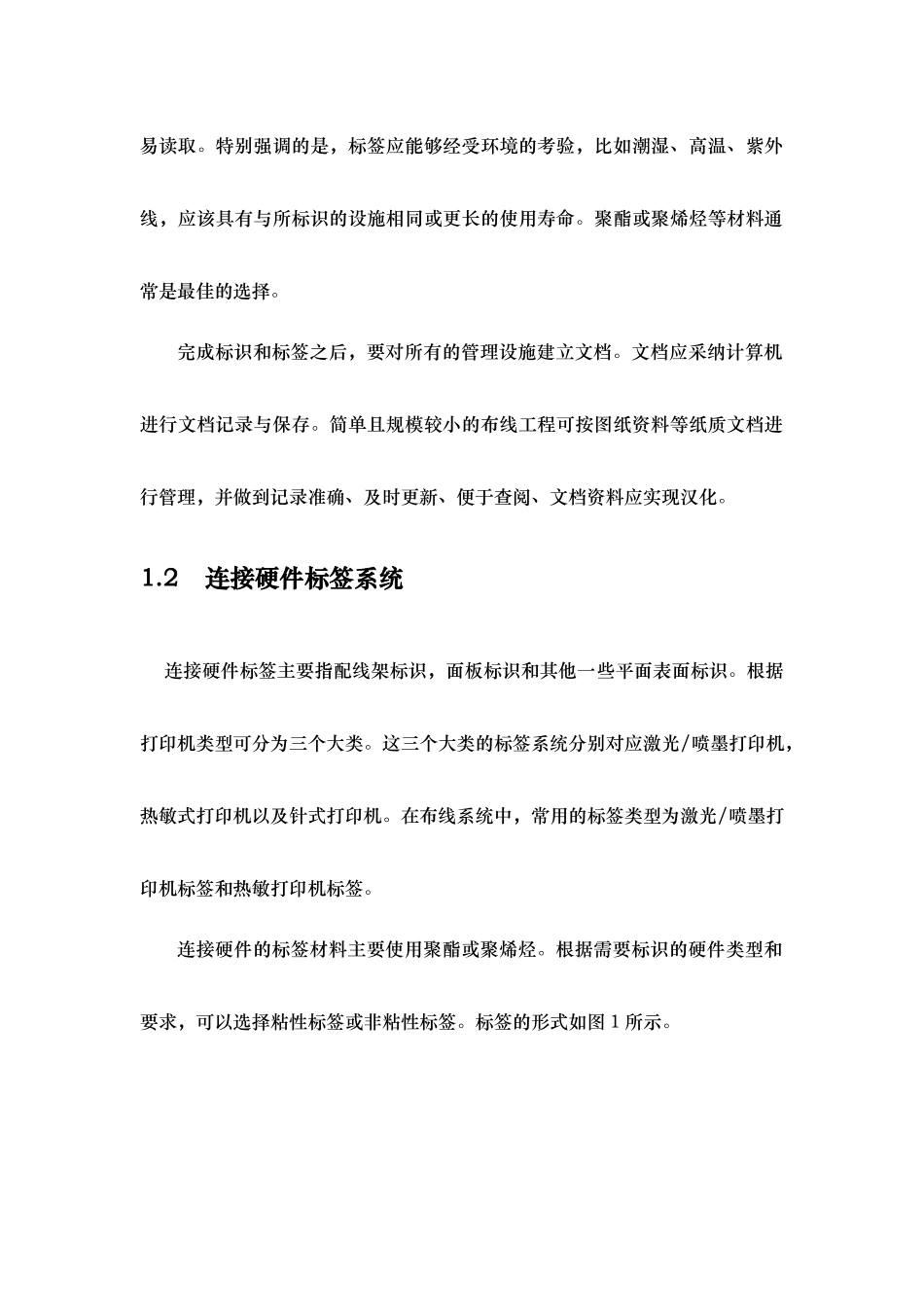

综合布线标签法律规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管 理水平和工作效率，减少网络配置时间。标签标识系统包括三个方面标识分类及定义， 标签和建立文档。数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。标识符应采纳相同数量的字母和数字等标明，根据一定的模式和规则来进行。数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。所以需要标识的设备都要有标签。建设根据“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保 RoHS 指令要求。从结构上可分为粘贴型和插入型标签，所有标签应保持清楚、完整，并满足环境的要求。标签应打印，不允许手工填写，应清楚可见、易读取。特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。聚酯或聚烯烃等材料通常是最佳的选择。完成标识和标签之后，要对所有的管理设施建立文档。文档应采纳计算机进行文档记录与保存。简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。1.2连接硬件标签系统 连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。根据打印机类型可分为三个大类。这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。在布线系统中，常用的标签类型为激光/喷墨打印机标签和热敏打印机标签。连接硬件的标签材料主要使用聚酯或聚烯烃。根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签。标签的形式如图 1 所示。图 1 标签标识位置1.3布线管理系统可采纳纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理。系统功能要求见表 1 内容。表 1 布线管理系统功能要求布线管理（纯）软件智能电子布线管理系统系统组成软件软件+硬件系统数据建立手工录入手工录入+系统自动识别配线连接变更记录事后手工记录实时自动识别故障识别无有系统故障恢复后数据同步无自动生成包含设备在内的链路报告无有设备查询功能有有查询和报表功能有有网络及终端设备管理无有工作单流程手工生产...
