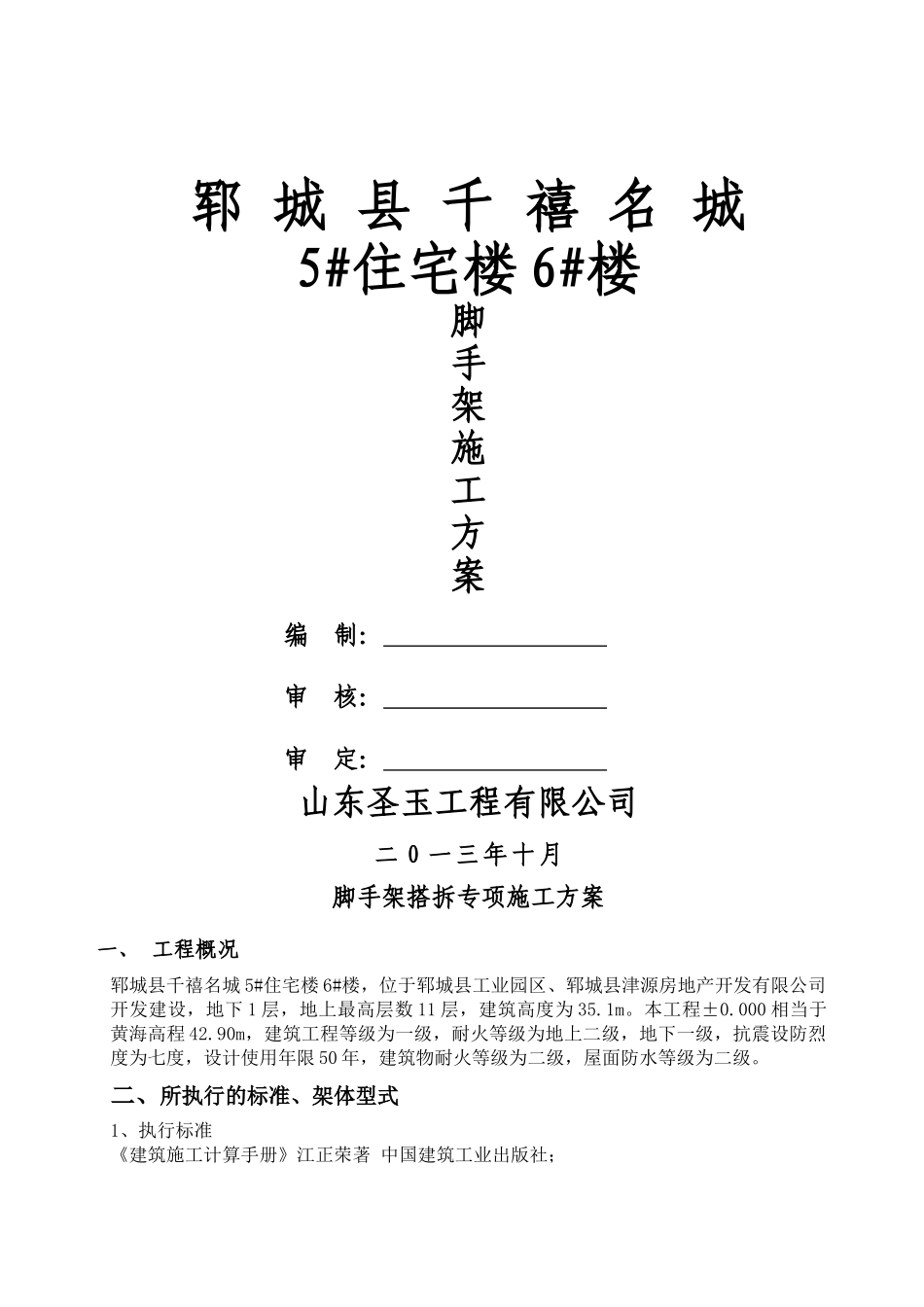

郓 城 县 千 禧 名 城5#住宅楼 6#楼脚手架施工方案编 制： 审 核： 审 定： 山东圣玉工程有限公司二 0 一三年十月脚手架搭拆专项施工方案一、 工程概况郓城县千禧名城 5#住宅楼 6#楼，位于郓城县工业园区、郓城县津源房地产开发有限公司开发建设，地下 1 层，地上最高层数 11 层，建筑高度为 35.1m。本工程±0.000 相当于黄海高程 42.90m，建筑工程等级为一级，耐火等级为地上二级，地下一级，抗震设防烈度为七度，设计使用年限 50 年，建筑物耐火等级为二级，屋面防水等级为二级。二、所执行的标准、架体型式1、执行标准《建筑施工计算手册》江正荣著 中国建筑工业出版社；《建筑施工手册》第四版 中国建筑工业出版社；《钢结构设计法律规范》(GB50017-2024) 中国建筑工业出版社；《建筑结构荷载法律规范》(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架有用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)中国建筑工业出版社；《建筑地基基础设计法律规范》(GB50007-2024)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。 2、架体型式根据本工程特点及工期目标，本工程 5#、6#楼采纳双排扣件式落地脚手架和悬挑式双排扣件式脚手架每栋楼具体搭设情况见下表：5#楼项 目搭设部位搭设高度备注主体施工阶段落地架1F~6F（19.05m）19.05m第一挑6F~11F（36.45m）17.4m三、脚手架材料选择 l、钢管落地脚手架，选用外径 48mm，壁厚 3.0mm，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85 的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于 5mm。钢管螺栓拧紧力矩达 70N.m 时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防...
