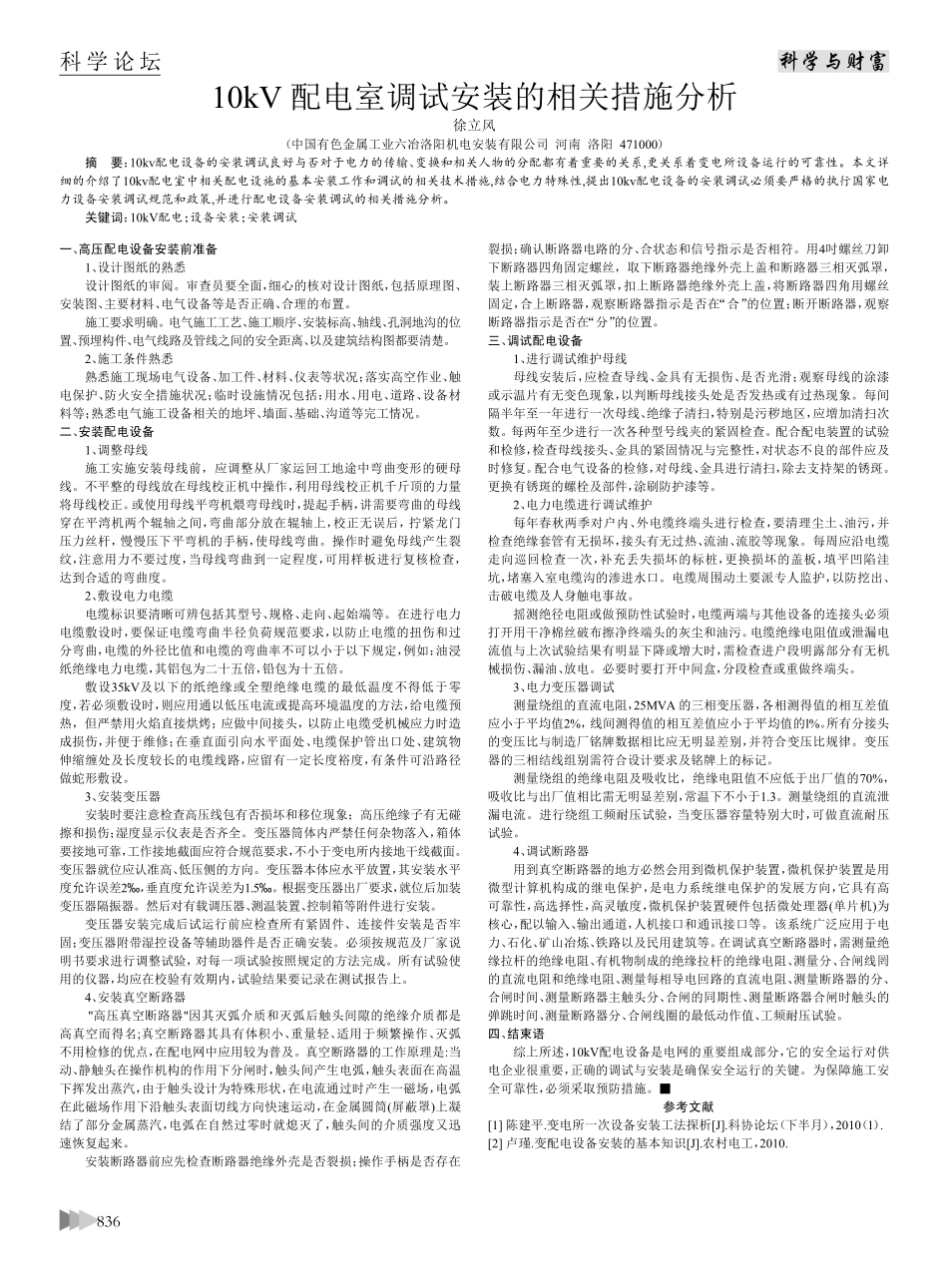

科学与财富科 学 论 坛10kV 配电室调试安装的相关措施分析徐立风(中国有色金属工业六冶洛阳机电安装有限公司 河南 洛阳 471000)摘要:10kv配电设备的安装调试良好与否对于电力的传输、变换和相关人物的分配都有着重要的关系,更关系着变电所设备运行的可靠性。本文详细的介绍了10kv配电室中相关配电设施的基本安装工作和调试的相关技术措施,结合电力特殊性,提出10kv配电设备的安装调试必须要严格的执行国家电力设备安装调试规范和政策,并进行配电设备安装调试的相关措施分析。关键词:10kV配电;设备安装;安装调试一、高压配电设备安装前准备1、设计图纸的熟悉设计图纸的审阅。审查员要全面,细心的核对设计图纸,包括原理图、安装图、主要材料、电气设备等是否正确、合理的布置。施工要求明确。电气施工工艺、施工顺序、安装标高、轴线、孔洞地沟的位置、预埋构件、电气线路及管线之间的安全距离、以及建筑结构图都要清楚。2、施工条件熟悉熟悉施工现场电气设备、加工件、材料、仪表等状况;落实高空作业、触电保护、防火安全措施状况;临时设施情况包括:用水、用电、道路、设备材料等;熟悉电气施工设备相关的地坪、墙面、基础、沟道等完工情况。二、安装配电设备1、调整母线施工实施安装母线前,应调整从厂家运回工地途中弯曲变形的硬母线。不平整的母线放在母线校正机中操作,利用母线校正机千斤顶的力量将母线校正。或使用母线平弯机煨弯母线时,提起手柄,讲需要弯曲的母线穿在平湾机两个辊轴之间,弯曲部分放在辊轴上,校正无误后,拧紧龙门压力丝杆,慢慢压下平弯机的手柄,使母线弯曲。操作时避免母线产生裂纹,注意用力不要过度,当母线弯曲到一定程度,可用样板进行复核检查,达到合适的弯曲度。2、敷设电力电缆电缆标识要清晰可辨包括其型号、规格、走向、起始端等。在进行电力电缆敷设时,要保证电缆弯曲半径负荷规范要求,以防止电缆的扭伤和过分弯曲,电缆的外径比值和电缆的弯曲率不可以小于以下规定,例如:油浸纸绝缘电力电缆,其铝包为二十五倍,铅包为十五倍。敷设35kV及以下的纸绝缘或全塑绝缘电缆的最低温度不得低于零度,若必须敷设时,则应用通以低压电流或提高环境温度的方法,给电缆预热,但严禁用火焰直接烘烤;应做中间接头,以防止电缆受机械应力时造成损伤,并便于维修;在垂直面引向水平面处、电缆保护管出口处、建筑物伸缩缠处及长度较长的电缆线路,应留有一定长度裕度,有条件可沿路径做蛇形敷设。3、...
