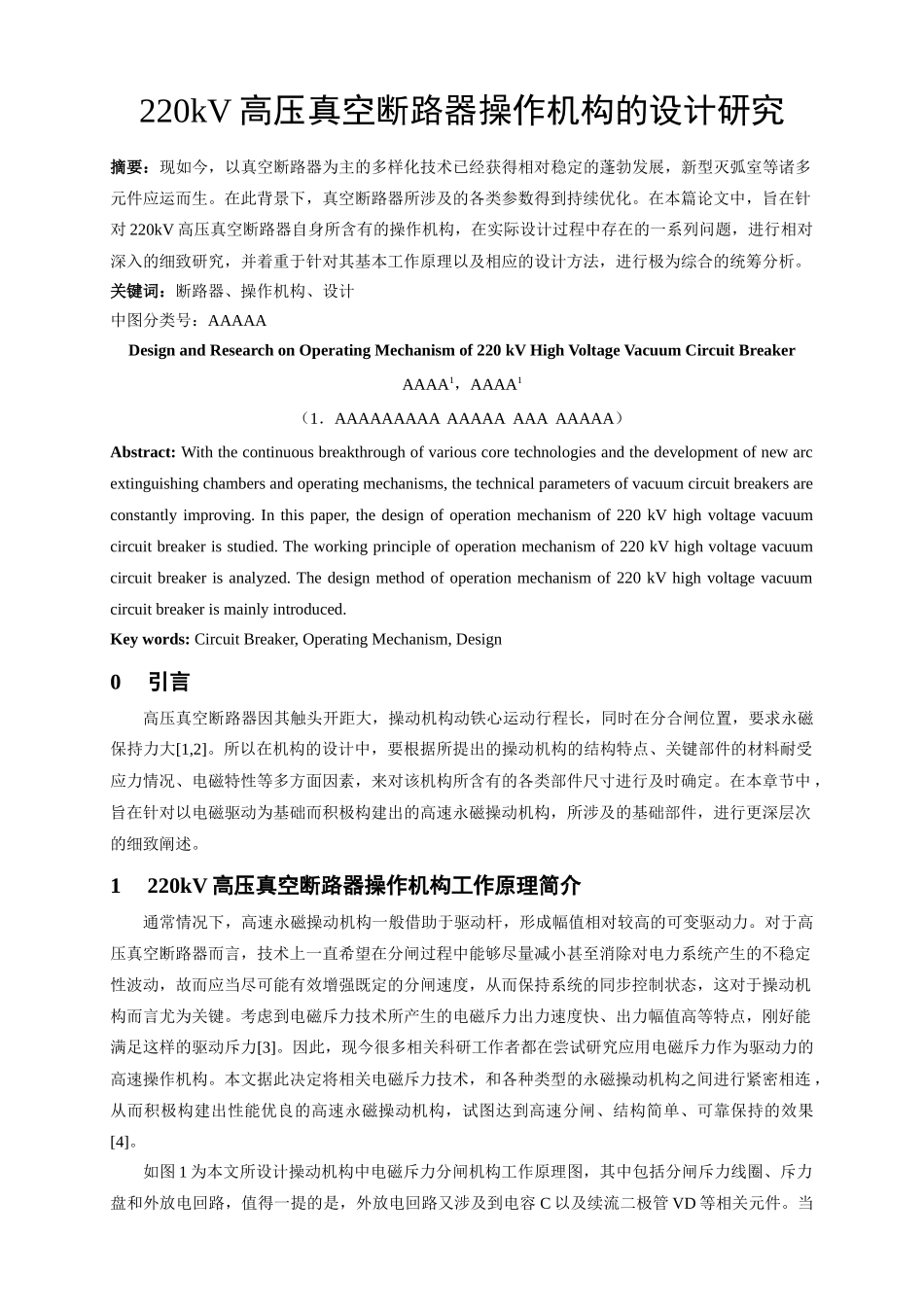

220kV 高压真空断路器操作机构的设计研究摘要：现如今，以真空断路器为主的多样化技术已经获得相对稳定的蓬勃发展，新型灭弧室等诸多元件应运而生。在此背景下，真空断路器所涉及的各类参数得到持续优化。在本篇论文中，旨在针对 220kV 高压真空断路器自身所含有的操作机构，在实际设计过程中存在的一系列问题，进行相对深入的细致研究，并着重于针对其基本工作原理以及相应的设计方法，进行极为综合的统筹分析。关键词：断路器、操作机构、设计中图分类号：AAAAADesign and Research on Operating Mechanism of 220 kV High Voltage Vacuum Circuit BreakerAAAA1，AAAA1（1．AAAAAAAAA AAAAA AAA AAAAA）Abstract: With the continuous breakthrough of various core technologies and the development of new arc extinguishing chambers and operating mechanisms, the technical parameters of vacuum circuit breakers are constantly improving. In this paper, the design of operation mechanism of 220 kV high voltage vacuum circuit breaker is studied. The working principle of operation mechanism of 220 kV high voltage vacuum circuit breaker is analyzed. The design method of operation mechanism of 220 kV high voltage vacuum circuit breaker is mainly introduced.Key words: Circuit Breaker, Operating Mechanism, Design0引言高压真空断路器因其触头开距大，操动机构动铁心运动行程长，同时在分合闸位置，要求永磁保持力大[1,2]。所以在机构的设计中，要根据所提出的操动机构的结构特点、关键部件的材料耐受应力情况、电磁特性等多方面因素，来对该机构所含有的各类部件尺寸进行及时确定。在本章节中 ，旨在针对以电磁驱动为基础而积极构建出的高速永磁操动机构，所涉及的基础部件，进行更深层次的细致阐述。1220kV 高压真空断路器操作机构工作原理简介通常情况下，高速永磁操动机构一般借助于驱动杆，形成幅值相对较高的可变驱动力。对于高压真空断路器而言，技术上一直希望在分闸过程中能够尽量减小甚至消除对电力系统产生的不稳定性波动，故而应当尽可能有效增强既定的分闸速度，从而保持系统的同步控制状态，这对于操动机构而言尤为关键。考虑到电磁斥力技术所产生的电磁斥力出力速度快、出力幅...
