钢筋网片施工作业指导书

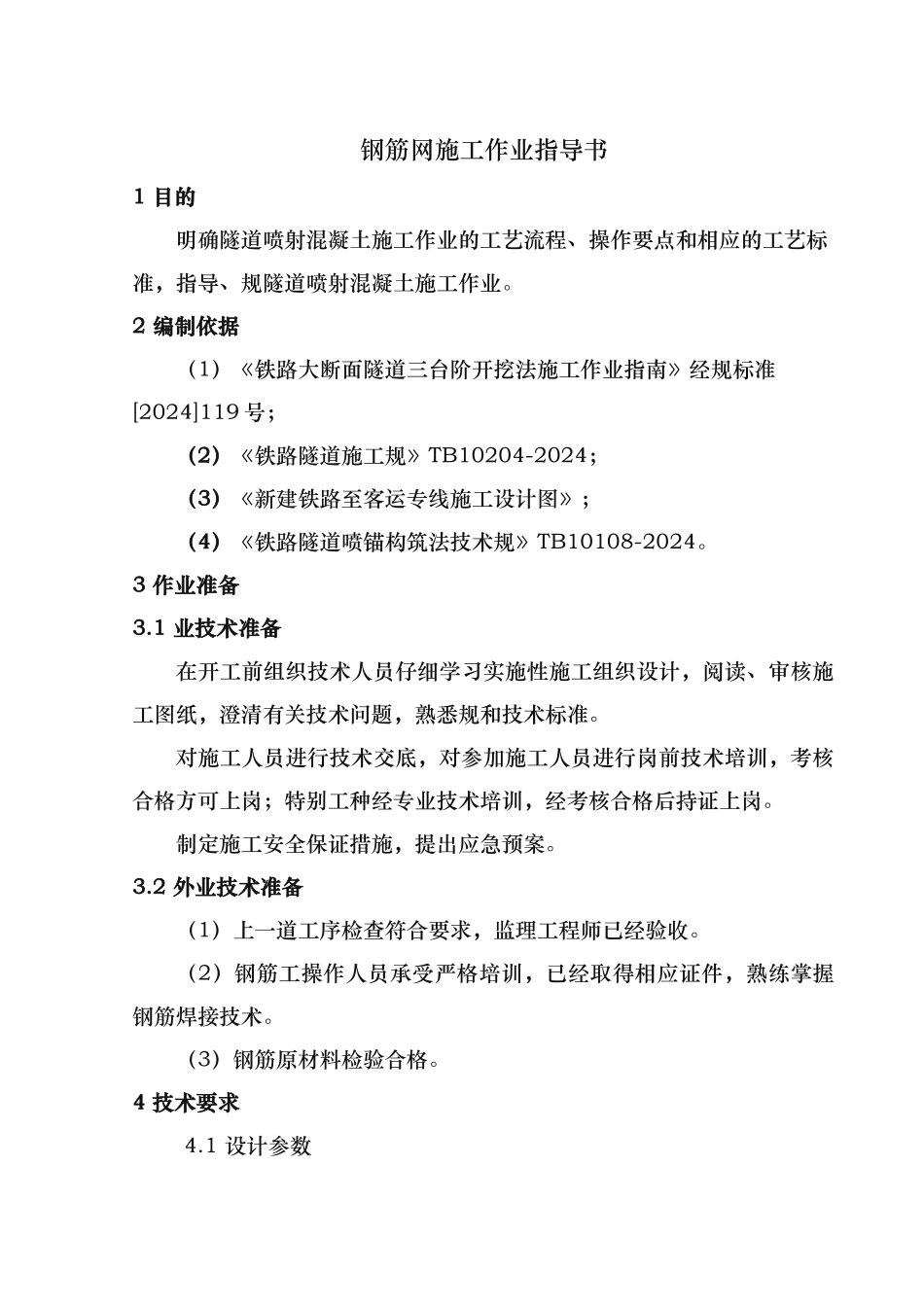

钢筋网施工作业指导书1 目的明确隧道喷射混凝土施工作业的工艺流程、操作要点和相应的工艺标准，指导、规隧道喷射混凝土施工作业。2 编制依据（1）《铁路大断面隧道三台阶开挖法施工作业指南》经规标准[2024]119 号；（2）《铁路隧道施工规》TB10204-2024；（3）《新建铁路至客运专线施工设计图》；（4）《铁路隧道喷锚构筑法技术规》TB10108-2024。3 作业准备3.1 业技术准备在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规和技术标准。对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格方可上岗；特别工种经专业技术培训，经考核合格后持证上岗。制定施工安全保证措施，提出应急预案。3.2 外业技术准备（1）上一道工序检查符合要求，监理工程师已经验收。（2）钢筋工操作人员承受严格培训，已经取得相应证件，熟练掌握钢筋焊接技术。（3）钢筋原材料检验合格。4 技术要求4.1 设计参数（1）Ⅱ级围岩不设钢筋网；（ 2 ） Ⅲ a 型 初 期 支 护 拱 部 设 置 φ6.5mm 钢 筋 网 ， 间 距25cm×25cm；Ⅲ b 型初期支护拱部 180°围设置 φ6.5mm 钢筋网，间距 25cm×25cm；（3）Ⅳ a、Ⅳ b、Ⅳ c 型初期支护拱部与边墙设置 φ6.5mm 钢筋网，间距 20cm×20cm；（4）Ⅳ f、Ⅴ a、Ⅴ b、Ⅴ c、Ⅴ e 型初期支护拱部与边墙设置φ8mm 钢筋网，间距 20cm×20cm。4.2 钢筋检验应符合《铁路混凝土工程施工质量验收补充标准》（铁建设[2024]160 号）中原材的有关规定。4.3 钢筋进场时，必须对其质量指标进行全面检查，并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯性能试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）的规定和设计要求。4.4 钢筋网所使用的钢筋品种、规格等必须符合设计要求。5．施工程序与工艺流程5.1 施工程序施工准备→钢筋调直、切割→钢筋除锈→网片焊接→成品存放→网片挂设→喷射混凝土。5.2 工艺流程图钢筋网施工工艺流程见以下图。6 施工要求6.1 施工准备施工准备主要是在钢筋网片施工前，将施工场地进行规划、平整、硬化，利于施工机械顺利进场，合理有序摆放。加工钢筋网片焊接模具，以利于提高施工效率，保证网片焊接质量。6.2 钢筋网制作 （1）钢筋调直、切割将检验合格符合设计要求的钢筋运至加工场集中加工，先用钢筋调直机把钢筋调直，再根据设计要求的钢筋网片尺寸切割...
