指纹系526系统设计

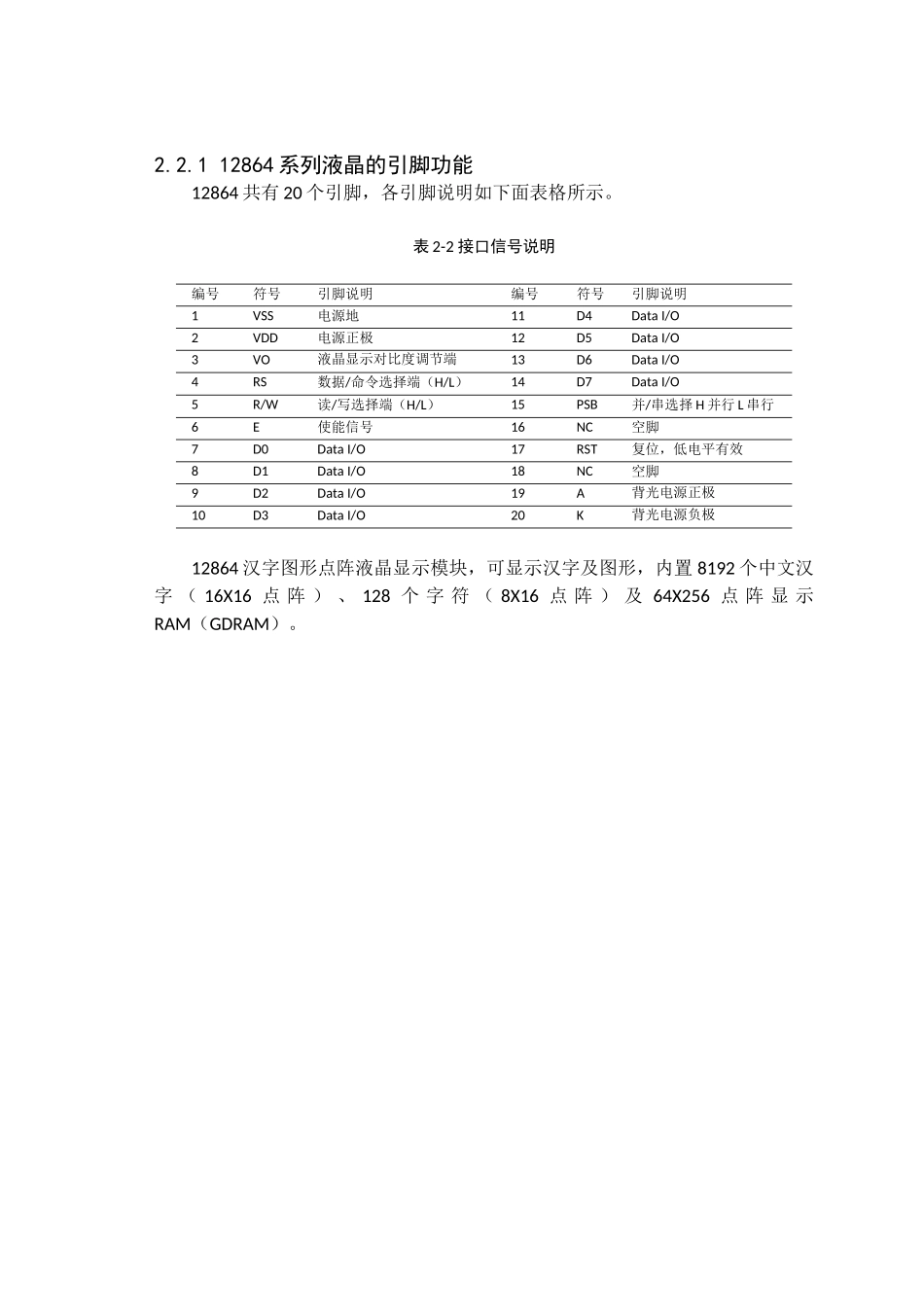

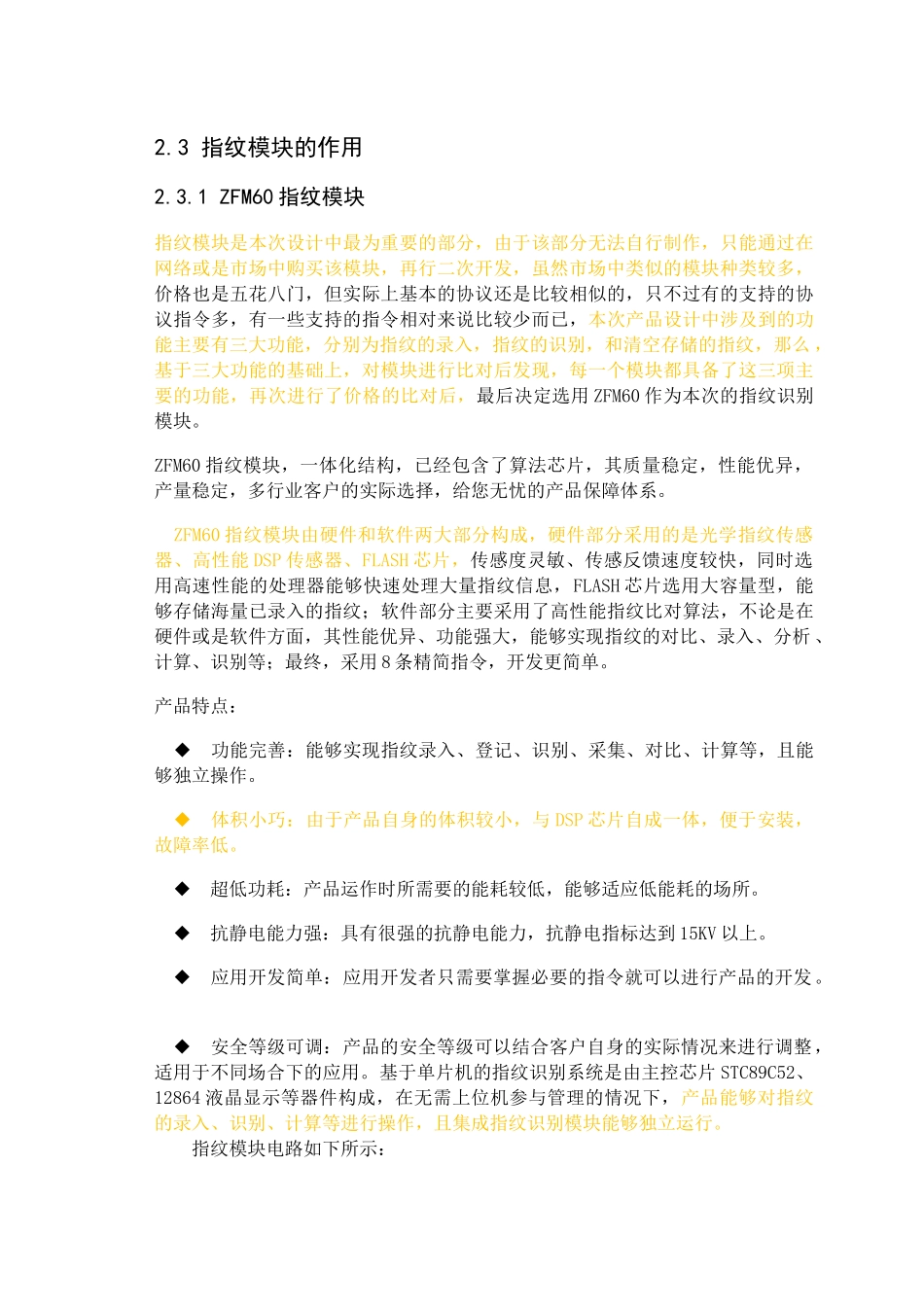

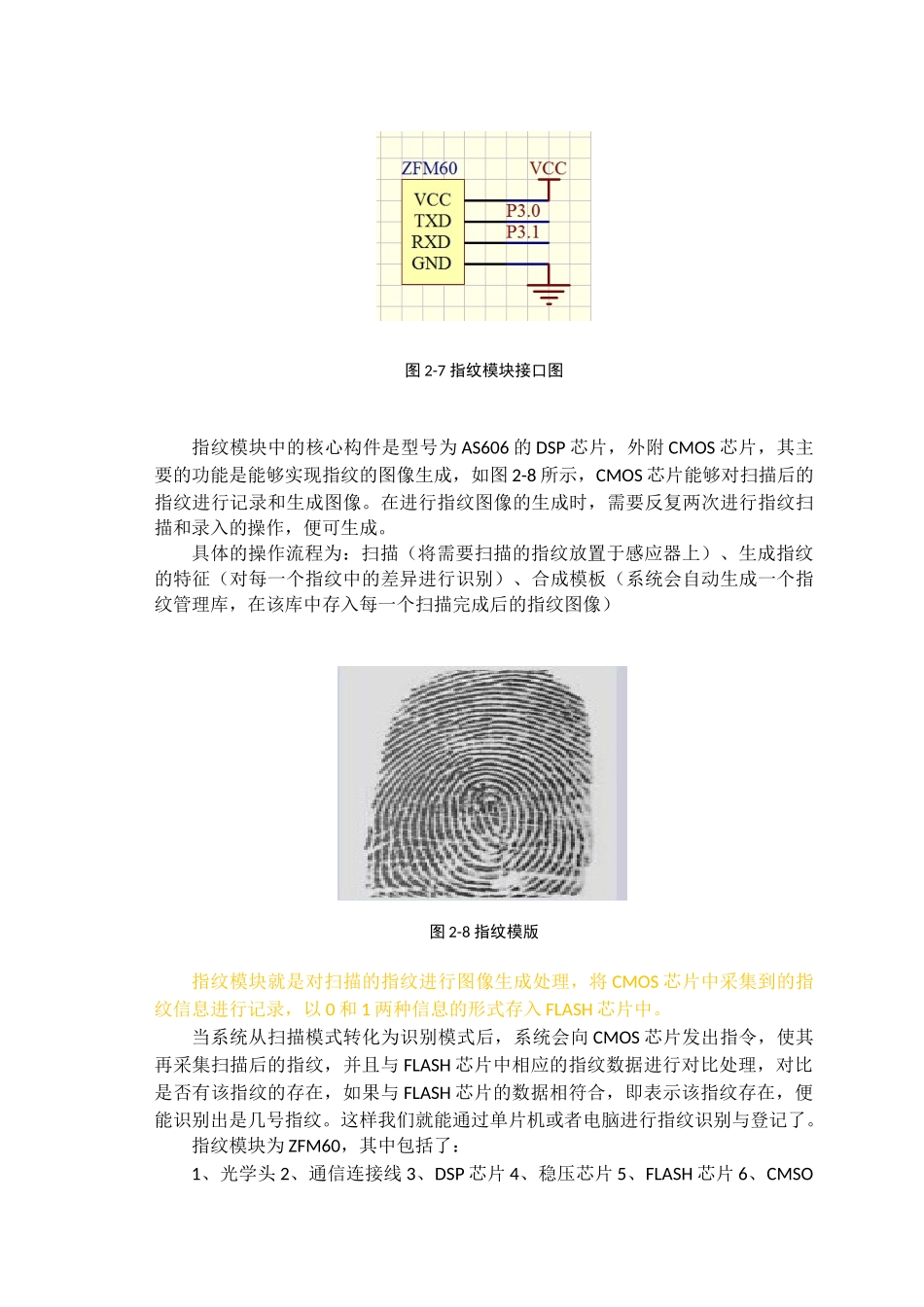

2.2.1 12864 系列液晶的引脚功能12864 共有 20 个引脚，各引脚说明如下面表格所示。表 2-2 接口信号说明编号符号引脚说明编号符号引脚说明1VSS电源地11D4Data I/O2VDD电源正极12D5Data I/O3VO液晶显示对比度调节端13D6Data I/O4RS数据/命令选择端（H/L）14D7Data I/O5R/W读/写选择端（H/L）15PSB并/串选择 H 并行 L 串行6E使能信号16NC空脚7D0Data I/O17RST复位，低电平有效8D1Data I/O18NC空脚9D2Data I/O19A背光电源正极10D3Data I/O20K背光电源负极12864 汉字图形点阵液晶显示模块，可显示汉字及图形，内置 8192 个中文汉字 （ 16X16 点 阵 ） 、 128 个 字 符 （ 8X16 点 阵 ） 及 64X256 点 阵 显 示RAM（GDRAM）。2.3 指纹模块的作用2.3.1 ZFM60 指纹模块指纹模块是本次设计中最为重要的部分，由于该部分无法自行制作，只能通过在网络或是市场中购买该模块，再行二次开发，虽然市场中类似的模块种类较多，价格也是五花八门，但实际上基本的协议还是比较相似的，只不过有的支持的协议指令多，有一些支持的指令相对来说比较少而已，本次产品设计中涉及到的功能主要有三大功能，分别为指纹的录入，指纹的识别，和清空存储的指纹，那么 ，基于三大功能的基础上，对模块进行比对后发现，每一个模块都具备了这三项主要的功能，再次进行了价格的比对后，最后决定选用 ZFM60 作为本次的指纹识别模块。ZFM60 指纹模块，一体化结构，已经包含了算法芯片，其质量稳定，性能优异，产量稳定，多行业客户的实际选择，给您无忧的产品保障体系。 ZFM60 指纹模块由硬件和软件两大部分构成，硬件部分采用的是光学指纹传感器、高性能 DSP 传感器、FLASH 芯片，传感度灵敏、传感反馈速度较快，同时选用高速性能的处理器能够快速处理大量指纹信息，FLASH 芯片选用大容量型，能够存储海量已录入的指纹；软件部分主要采用了高性能指纹比对算法，不论是在硬件或是软件方面，其性能优异、功能强大，能够实现指纹的对比、录入、分析 、计算、识别等；最终，采用 8 条精简指令，开发更简单。产品特点： ◆ 功能完善：能够实现指纹录入、登记、识别、采集、对比、计算等，且能够独立操作。 ◆ 体积小巧：由于产品自身的体积较小，与 DSP 芯片自成一体，便于安装，故障率低。 ◆ 超低功耗：产品运作时所需要的能耗较低，能够适应低能耗的场所。 ◆ 抗静电能力强：具有很强的抗静电能力，抗静电指标...
