锅炉安装制度汇编

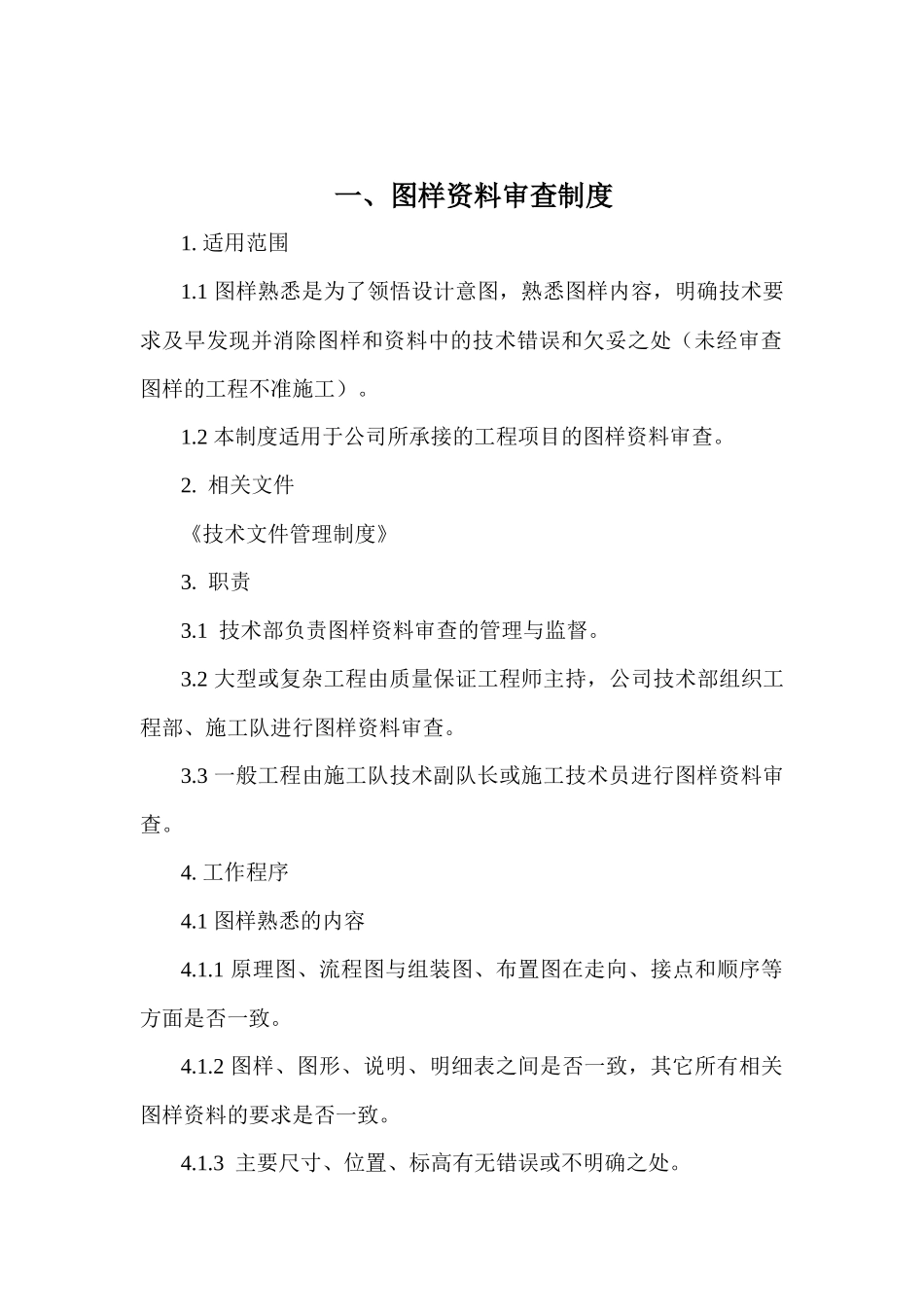

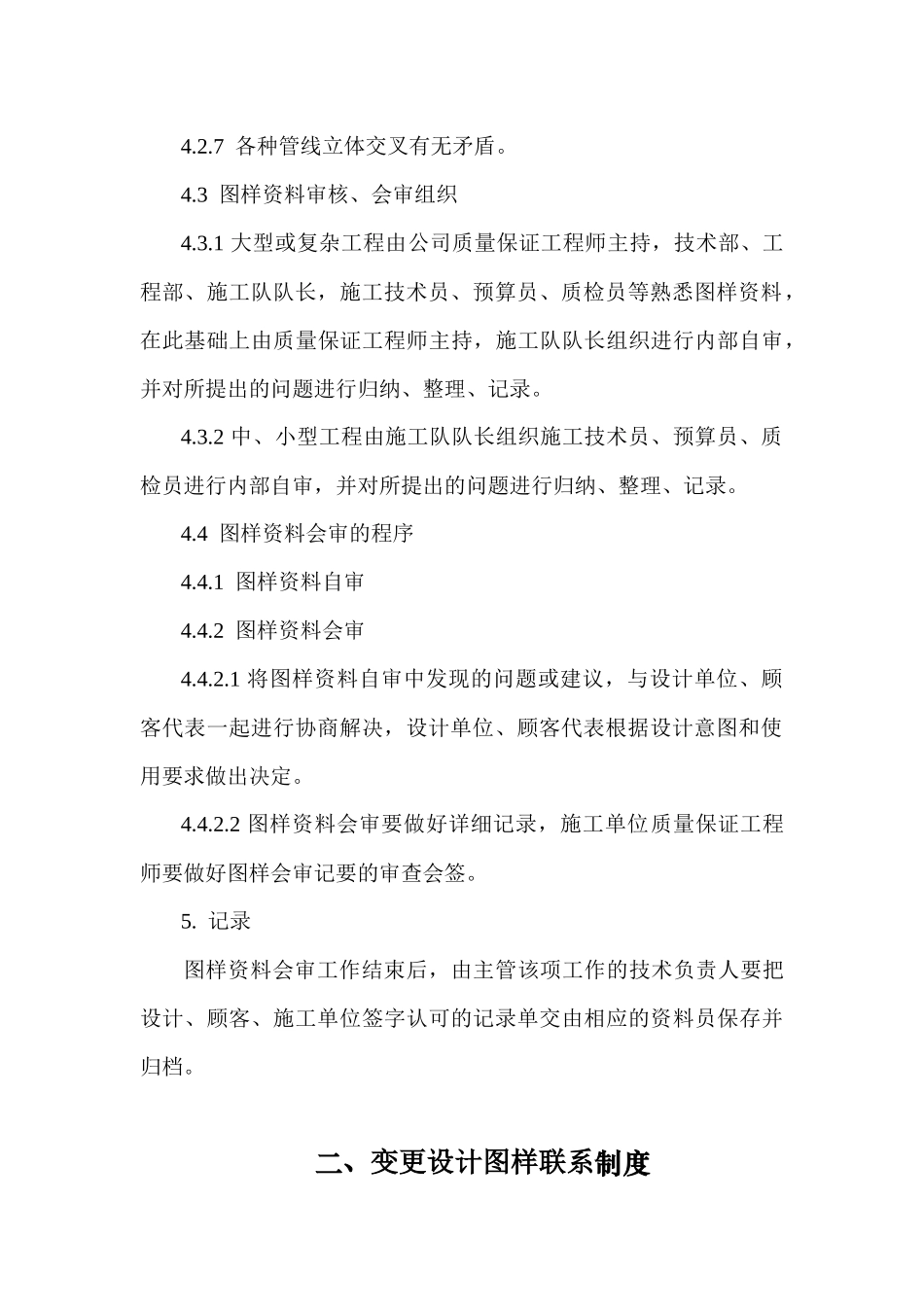

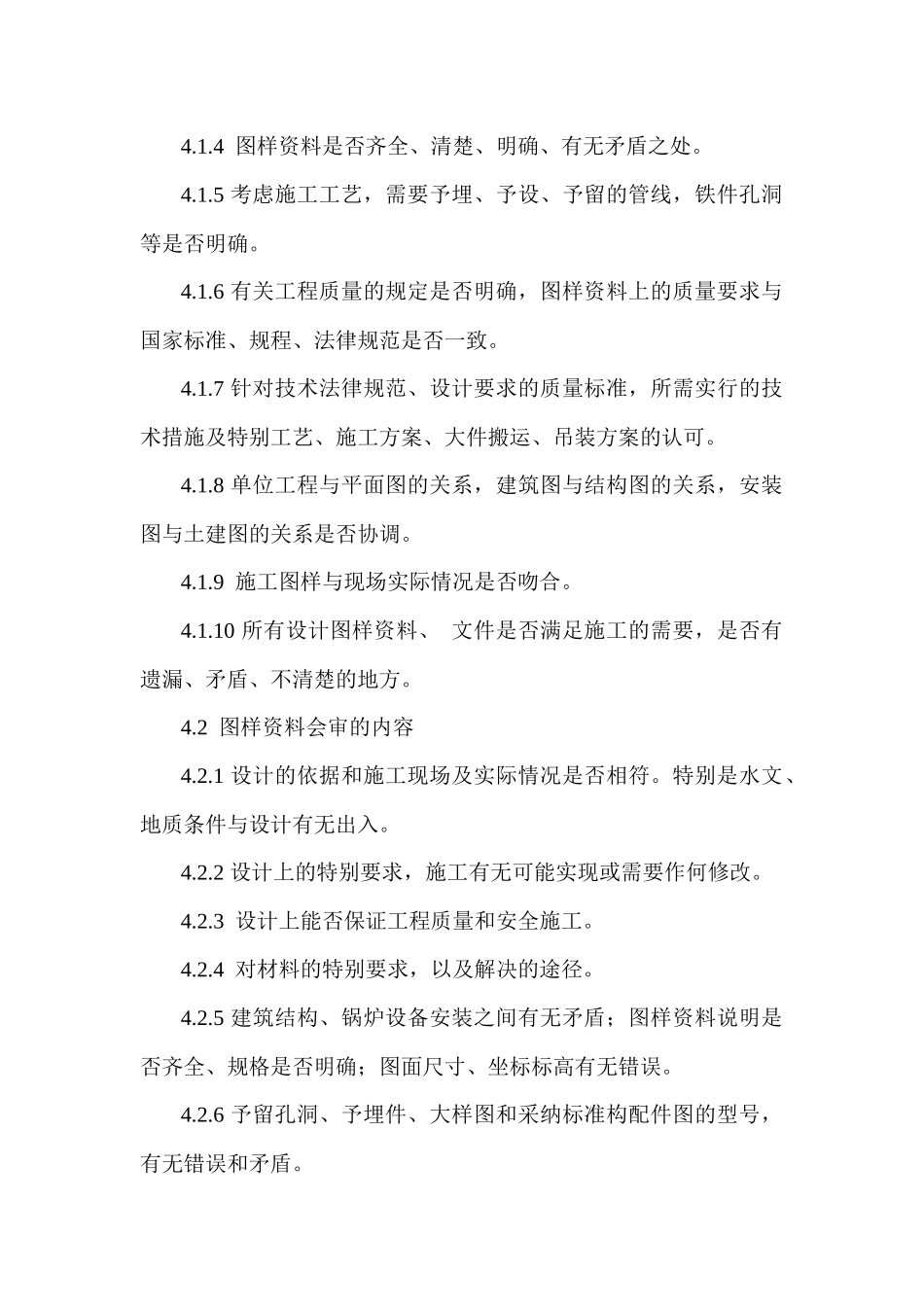

一、图样资料审查制度1. 适用范围1.1 图样熟悉是为了领悟设计意图，熟悉图样内容，明确技术要求及早发现并消除图样和资料中的技术错误和欠妥之处（未经审查图样的工程不准施工）。1.2 本制度适用于公司所承接的工程项目的图样资料审查。2. 相关文件《技术文件管理制度》3. 职责3.1 技术部负责图样资料审查的管理与监督。3.2 大型或复杂工程由质量保证工程师主持，公司技术部组织工程部、施工队进行图样资料审查。3.3 一般工程由施工队技术副队长或施工技术员进行图样资料审查。4. 工作程序4.1 图样熟悉的内容4.1.1 原理图、流程图与组装图、布置图在走向、接点和顺序等方面是否一致。4.1.2 图样、图形、说明、明细表之间是否一致，其它所有相关图样资料的要求是否一致。4.1.3 主要尺寸、位置、标高有无错误或不明确之处。4.1.4 图样资料是否齐全、清楚、明确、有无矛盾之处。4.1.5 考虑施工工艺，需要予埋、予设、予留的管线，铁件孔洞等是否明确。4.1.6 有关工程质量的规定是否明确，图样资料上的质量要求与国家标准、规程、法律规范是否一致。4.1.7 针对技术法律规范、设计要求的质量标准，所需实行的技术措施及特别工艺、施工方案、大件搬运、吊装方案的认可。4.1.8 单位工程与平面图的关系，建筑图与结构图的关系，安装图与土建图的关系是否协调。4.1.9 施工图样与现场实际情况是否吻合。4.1.10 所有设计图样资料、 文件是否满足施工的需要，是否有遗漏、矛盾、不清楚的地方。4.2 图样资料会审的内容4.2.1 设计的依据和施工现场及实际情况是否相符。特别是水文、地质条件与设计有无出入。4.2.2 设计上的特别要求，施工有无可能实现或需要作何修改。4.2.3 设计上能否保证工程质量和安全施工。4.2.4 对材料的特别要求，以及解决的途径。4.2.5 建筑结构、锅炉设备安装之间有无矛盾；图样资料说明是否齐全、规格是否明确；图面尺寸、坐标标高有无错误。4.2.6 予留孔洞、予埋件、大样图和采纳标准构配件图的型号，有无错误和矛盾。4.2.7 各种管线立体交叉有无矛盾。4.3 图样资料审核、会审组织4.3.1 大型或复杂工程由公司质量保证工程师主持，技术部、工程部、施工队队长，施工技术员、预算员、质检员等熟悉图样资料，在此基础上由质量保证工程师主持，施工队队长组织进行内部自审，并对所提出的问题进行归纳、整理、记录。4.3.2 中、小型工程由施工队队长组织施工技术员、预算员、质检员进行内部自审，并对所提出...
