锰元素对喷射成形高强铝合金固溶组织和性能的影响VIP专享

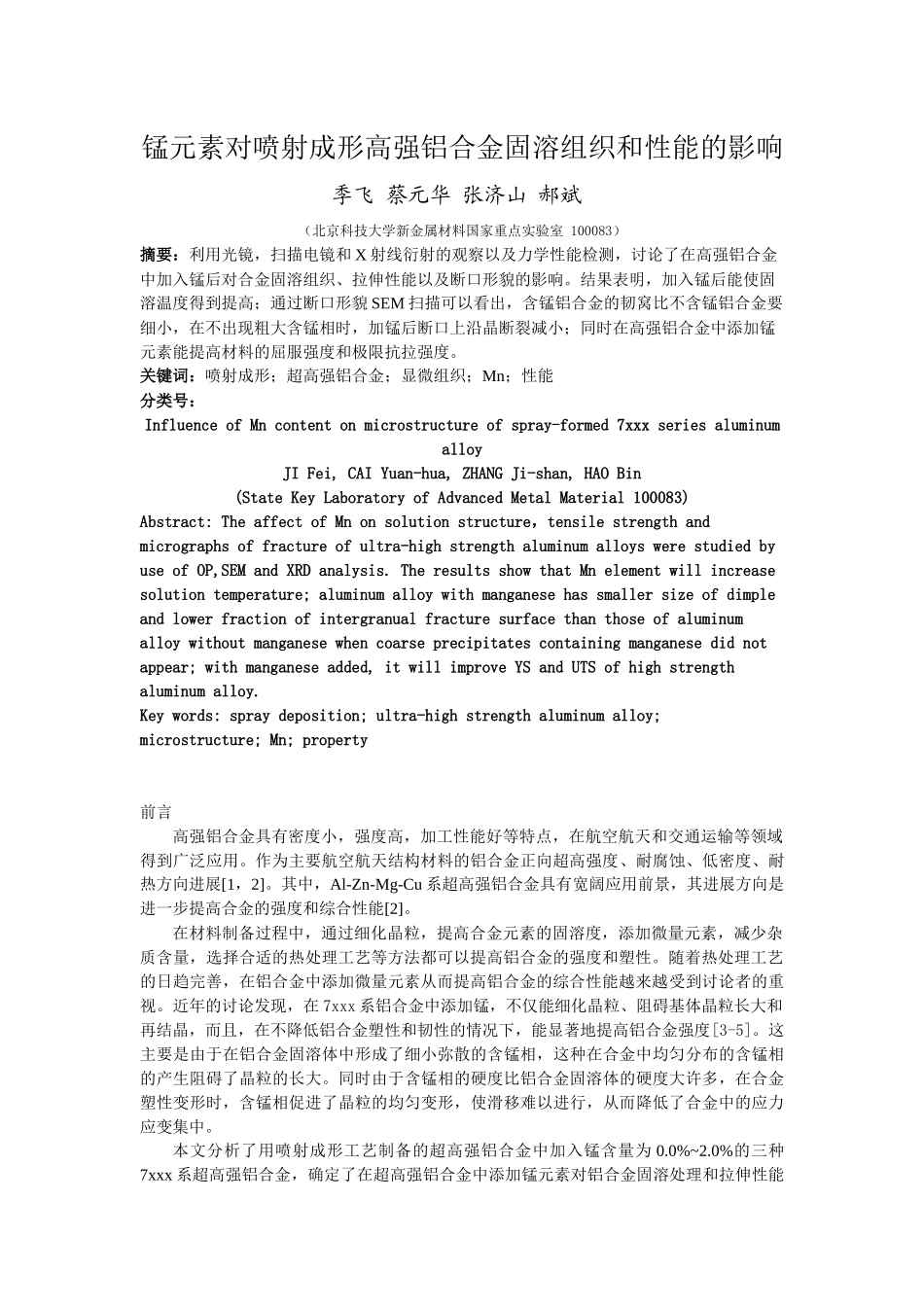

锰元素对喷射成形高强铝合金固溶组织和性能的影响季飞 蔡元华 张济山 郝斌（北京科技大学新金属材料国家重点实验室 100083）摘要：利用光镜，扫描电镜和 X 射线衍射的观察以及力学性能检测，讨论了在高强铝合金中加入锰后对合金固溶组织、拉伸性能以及断口形貌的影响。结果表明，加入锰后能使固溶温度得到提高；通过断口形貌 SEM 扫描可以看出，含锰铝合金的韧窝比不含锰铝合金要细小，在不出现粗大含锰相时，加锰后断口上沿晶断裂减小；同时在高强铝合金中添加锰元素能提高材料的屈服强度和极限抗拉强度。关键词：喷射成形；超高强铝合金；显微组织；Mn；性能分类号：Influence of Mn content on microstructure of spray-formed 7xxx series aluminum alloyJI Fei, CAI Yuan-hua, ZHANG Ji-shan, HAO Bin (State Key Laboratory of Advanced Metal Material 100083)Abstract: The affect of Mn on solution structure，tensile strength and micrographs of fracture of ultra-high strength aluminum alloys were studied by use of OP,SEM and XRD analysis. The results show that Mn element will increase solution temperature; aluminum alloy with manganese has smaller size of dimple and lower fraction of intergranual fracture surface than those of aluminum alloy without manganese when coarse precipitates containing manganese did not appear; with manganese added, it will improve YS and UTS of high strength aluminum alloy.Key words: spray deposition; ultra-high strength aluminum alloy; microstructure; Mn; property前言高强铝合金具有密度小，强度高，加工性能好等特点，在航空航天和交通运输等领域得到广泛应用。作为主要航空航天结构材料的铝合金正向超高强度、耐腐蚀、低密度、耐热方向进展[1，2]。其中，Al-Zn-Mg-Cu 系超高强铝合金具有宽阔应用前景，其进展方向是进一步提高合金的强度和综合性能[2]。在材料制备过程中，通过细化晶粒，提高合金元素的固溶度，添加微量元素，减少杂质含量，选择合适的热处理工艺等方法都可以提高铝合金的强度和塑性。随着热处理工艺的日趋完善，在铝合金中添加微量元素从而提高铝合金的综合性能越来越受到讨论者的重视。近年的讨论...
