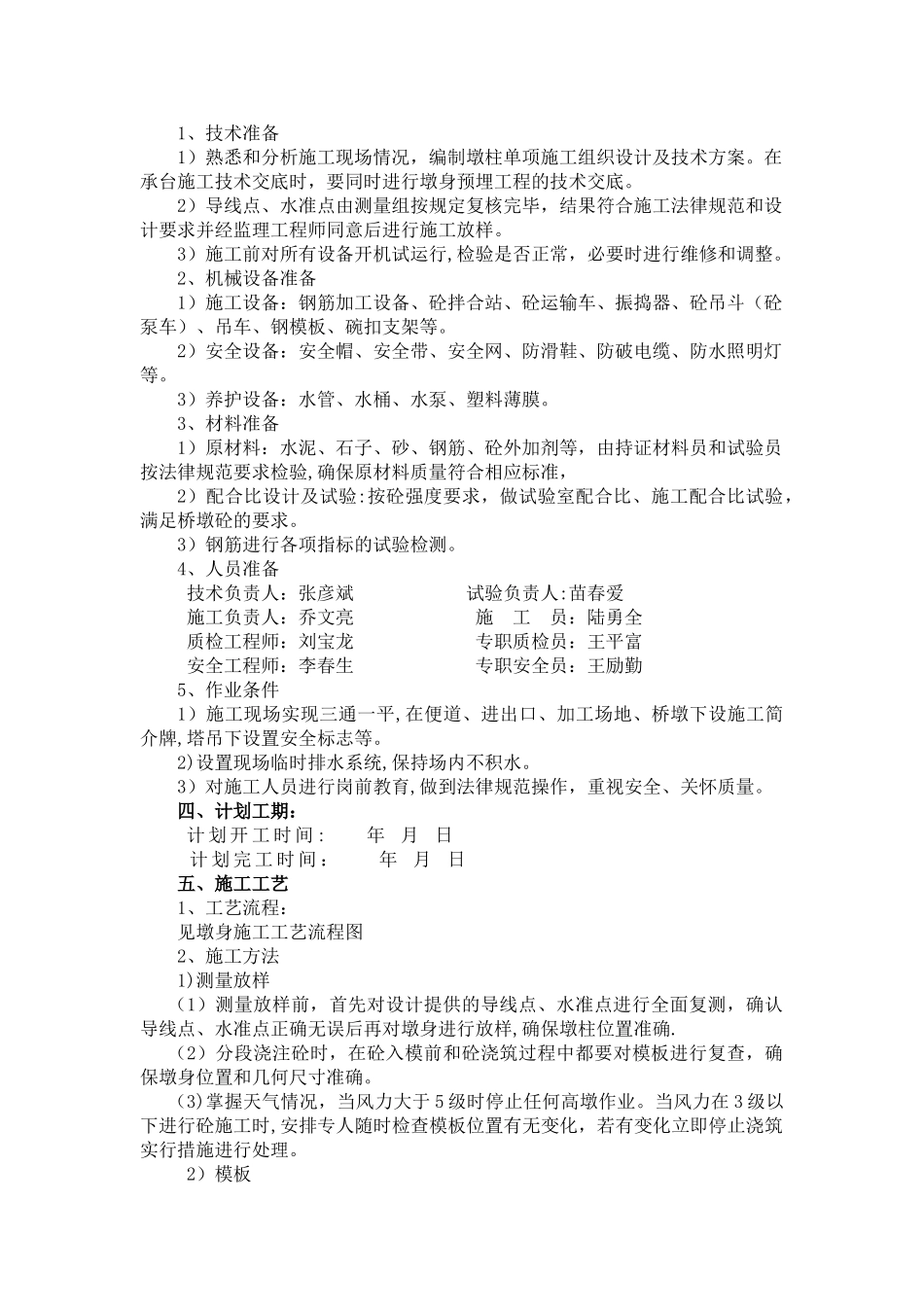

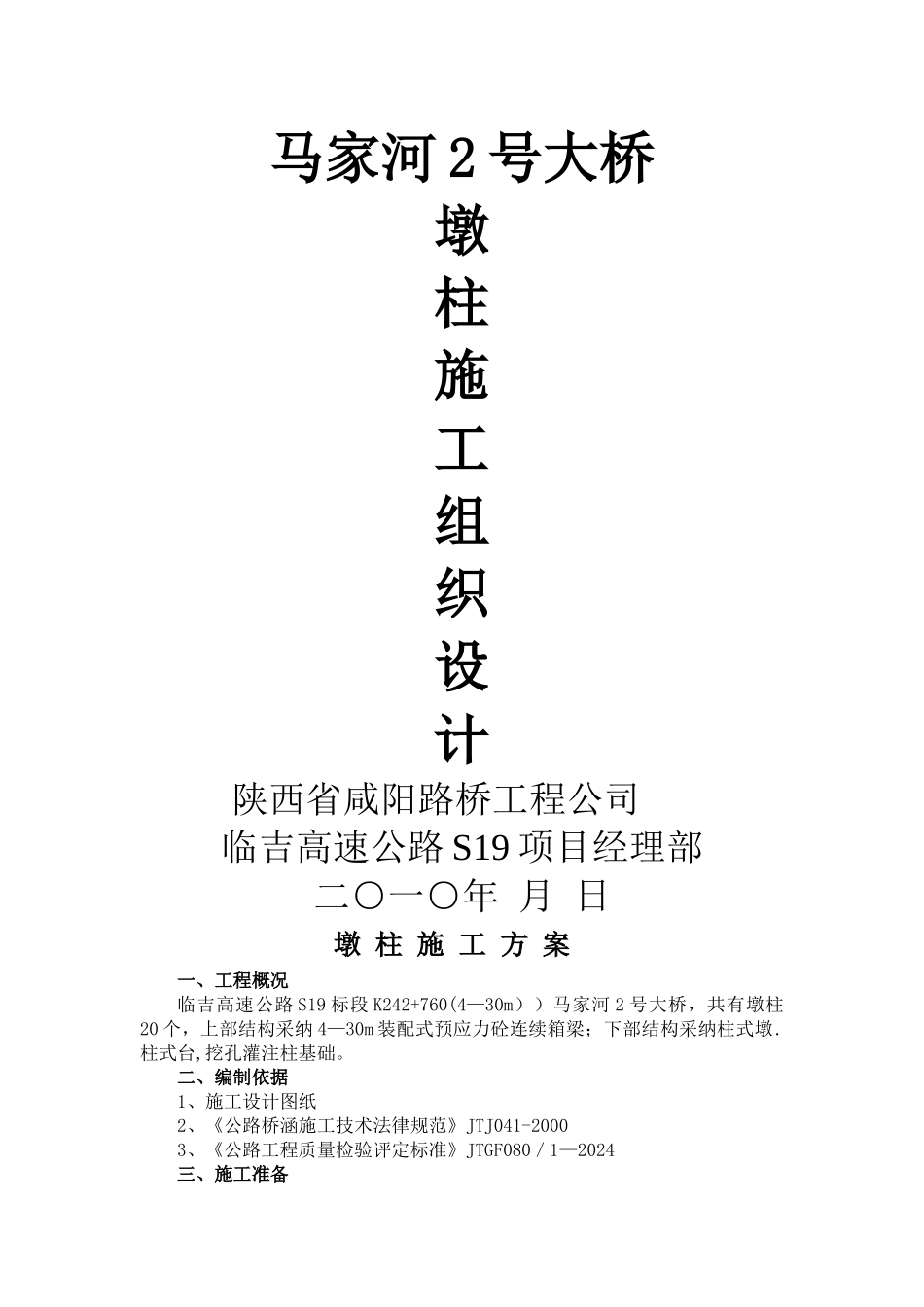

马家河 2 号大桥墩柱施工组织设计陕西省咸阳路桥工程公司临吉高速公路 S19 项目经理部二○一○年 月 日墩 柱 施 工 方 案一、工程概况临吉高速公路 S19 标段 K242+760(4—30m））马家河 2 号大桥，共有墩柱20 个，上部结构采纳 4—30m 装配式预应力砼连续箱梁；下部结构采纳柱式墩.柱式台,挖孔灌注柱基础。 二、编制依据1、施工设计图纸2、《公路桥涵施工技术法律规范》JTJ041-20003、《公路工程质量检验评定标准》JTGF080／1—2024三、施工准备1、技术准备1）熟悉和分析施工现场情况，编制墩柱单项施工组织设计及技术方案。在承台施工技术交底时，要同时进行墩身预埋工程的技术交底。2）导线点、水准点由测量组按规定复核完毕，结果符合施工法律规范和设计要求并经监理工程师同意后进行施工放样。3）施工前对所有设备开机试运行,检验是否正常，必要时进行维修和调整。2、机械设备准备1）施工设备：钢筋加工设备、砼拌合站、砼运输车、振捣器、砼吊斗（砼泵车）、吊车、钢模板、碗扣支架等。2）安全设备：安全帽、安全带、安全网、防滑鞋、防破电缆、防水照明灯等。3）养护设备：水管、水桶、水泵、塑料薄膜。3、材料准备1）原材料：水泥、石子、砂、钢筋、砼外加剂等，由持证材料员和试验员按法律规范要求检验,确保原材料质量符合相应标准，2）配合比设计及试验:按砼强度要求，做试验室配合比、施工配合比试验，满足桥墩砼的要求。3）钢筋进行各项指标的试验检测。4、人员准备技术负责人：张彦斌 试验负责人:苗春爱施工负责人：乔文亮 施 工 员：陆勇全质检工程师：刘宝龙 专职质检员：王平富安全工程师：李春生 专职安全员：王励勤5、作业条件1）施工现场实现三通一平,在便道、进出口、加工场地、桥墩下设施工简介牌,塔吊下设置安全标志等。2)设置现场临时排水系统,保持场内不积水。3）对施工人员进行岗前教育,做到法律规范操作，重视安全、关怀质量。四、计划工期：计 划 开 工 时 间 : 年 月 日 计 划 完 工 时 间 ： 年 月 日五、施工工艺1、工艺流程：见墩身施工工艺流程图2、施工方法1)测量放样（1）测量放样前，首先对设计提供的导线点、水准点进行全面复测，确认导线点、水准点正确无误后再对墩身进行放样,确保墩柱位置准确.（2）分段浇注砼时，在砼入模前和砼浇筑过程中都要对模板进行复查，确保墩身位置和几何尺寸准确。（3)掌握天气情况，当风力大于 5 级时停止任何高墩作业。当风力在...
