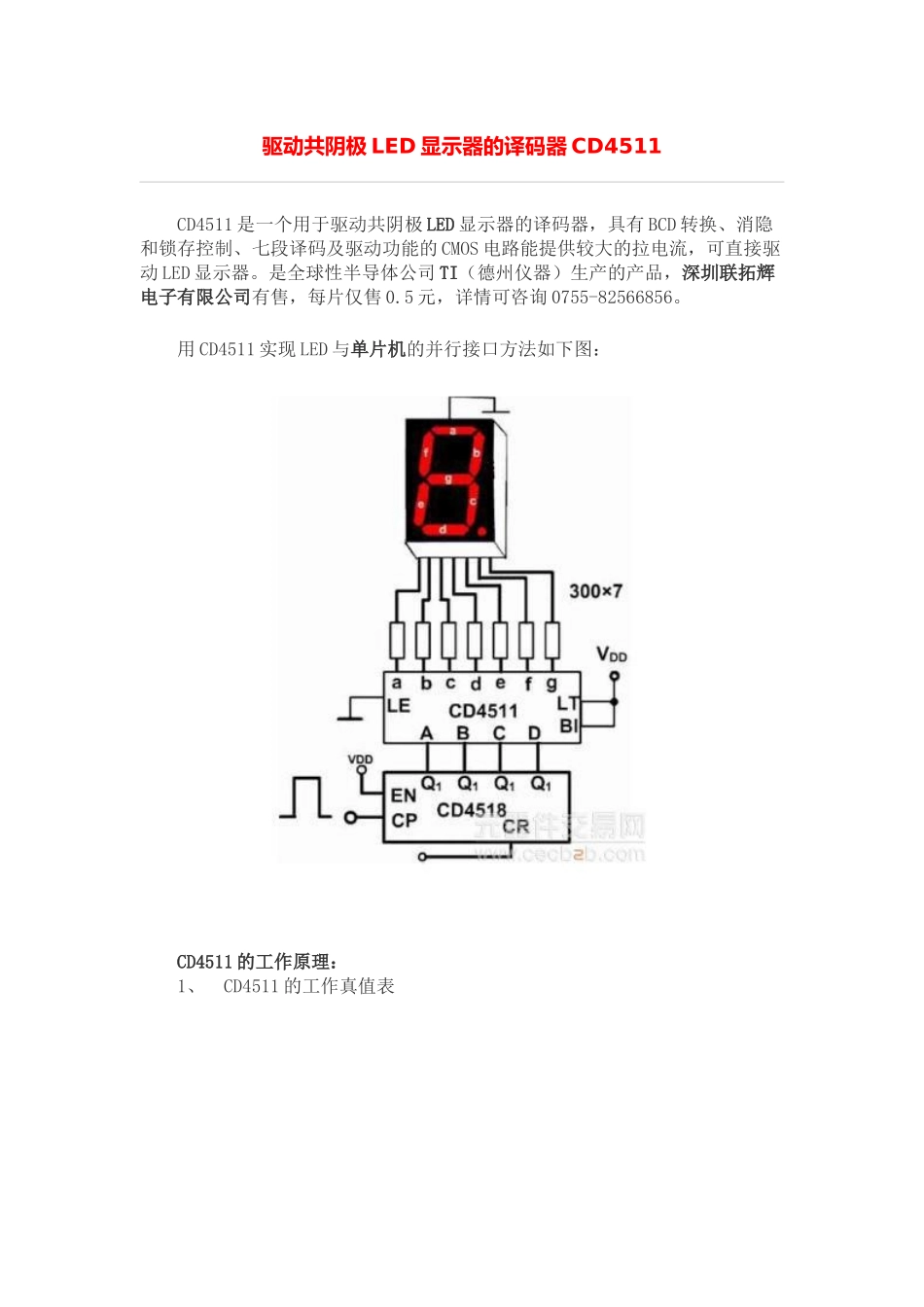

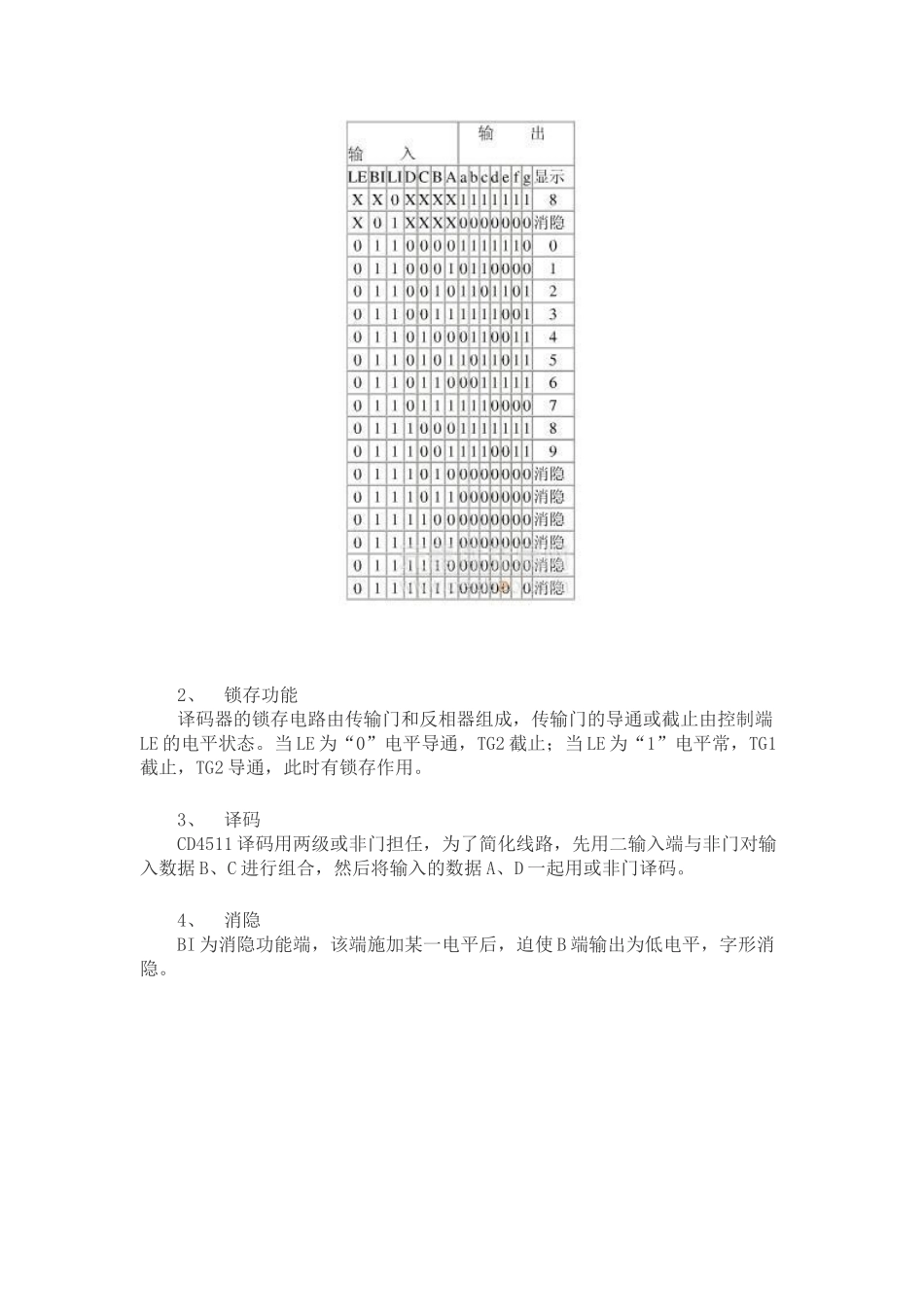

驱动共阴极 LED 显示器的译码器 CD4511 CD4511 是一个用于驱动共阴极 LED 显示器的译码器，具有 BCD 转换、消隐和锁存控制、七段译码及驱动功能的 CMOS 电路能提供较大的拉电流，可直接驱动 LED 显示器。是全球性半导体公司 TI（德州仪器）生产的产品，深圳联拓辉电子有限公司有售，每片仅售 0.5 元，详情可咨询 0755-82566856。 用 CD4511 实现 LED 与单片机的并行接口方法如下图： CD4511 的工作原理： 1、 CD4511 的工作真值表 2、 锁存功能 译码器的锁存电路由传输门和反相器组成，传输门的导通或截止由控制端LE 的电平状态。当 LE 为“0”电平导通，TG2 截止；当 LE 为“1”电平常，TG1截止，TG2 导通，此时有锁存作用。 3、 译码 CD4511 译码用两级或非门担任，为了简化线路，先用二输入端与非门对输入数据 B、C 进行组合，然后将输入的数据 A、D 一起用或非门译码。 4、 消隐 BI 为消隐功能端，该端施加某一电平后，迫使 B 端输出为低电平，字形消隐。
