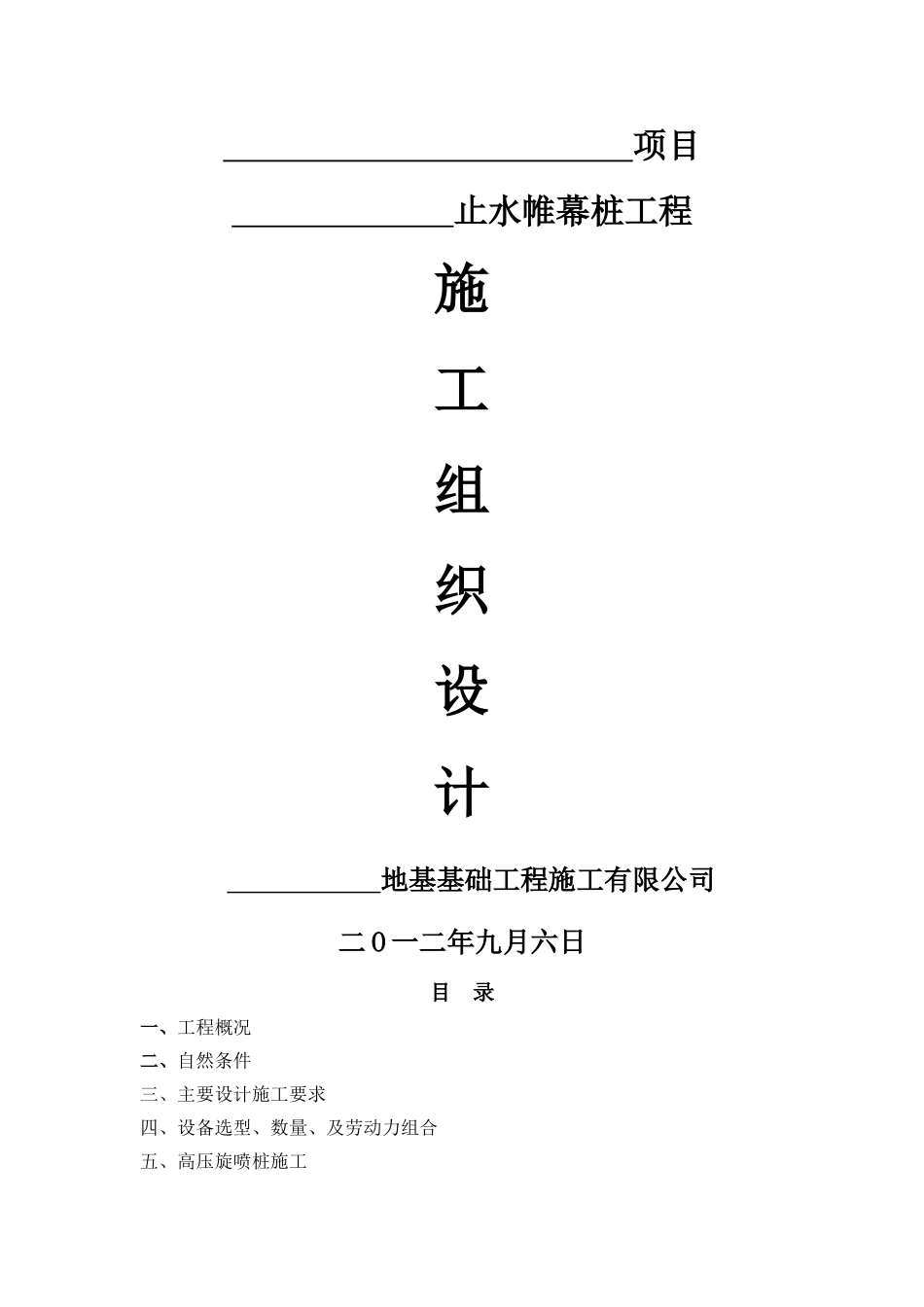

项目 止水帷幕桩工程施工组织设计 地基基础工程施工有限公司二 O 一二年九月六日目 录一、工程概况二、自然条件三、主要设计施工要求四、设备选型、数量、及劳动力组合五、高压旋喷桩施工六、施工工期七、工期保证措施八、质量要求和检验九、工程质量保证措施十、安全施工保证措施十一、文明施工保证措施止水帷幕桩工程施工组织设计一、工程概况1.1 工程地理位置本工程位于 .1.2 工程内容本工程高压旋喷桩施工的工作内容：在基坑四周施工高压旋喷桩作为止水帷幕以达到其止水的效果.1.3 编制依据：1、根据甲方提供的技术要求及地质勘察报告；2、建筑桩基技术法律规范 JGJ94—20243、建筑地基处理基础法律规范 JGJ79-20244、混凝土结构工程质量验收法律规范(GB50204—2024)5、钢筋混凝土工程施工及验收法律规范（GBJ240-83）6、工程测量法律规范(GB50026-93）7、混凝土外加剂应用技术法律规范（GBJ119—88）8、混凝土拌合用水标准（JGJ63-89）9、10、混凝土质量控制标准（GB50164-92）二、 自然条件(略）三、 主要设计施工要求3。1、本工程高压旋喷桩，是作为止水帷幕.3。2、高压旋喷桩要求如下：(1）、注浆材料:水泥浆采纳强度等级不小于 42.5 级的中抗硫酸盐硅酸盐水泥，水灰比为 1：1。（2)、高压旋喷桩处理深度为 10。3 米.(3)、旋喷桩桩径 500mm，桩与桩咬合布置，中心间距为 0.25 米。(4)、成桩后应达到止水帷幕效果。未尽事宜按《地下防水工程技术法律规范》（GBJ108—87）及《建筑地基处理技术法律规范》(JGJ79-2024）的相关要求执行.四、设备选型、数量、及劳动力组合4。1 设备选型根据本工程的施工特点,我公司选择 XL—50 型高压旋喷桩机进场施工，以保障工艺和工程质量的要求。4.2 设备数量采纳二台 XL—50 型高压旋喷桩机，为保证主机正常工作和工程的施工质量，还必须配备如下主要设备：主要设备配备表设备名称规格型号动力（KW)数量（台/套)备注旋喷桩机主机XL-50352泥浆泵BW-25032高压泵GZB—40C902搅拌桶54高压胶管50m钻杆20m4。3 劳动人员组合施工人员配备表工种名称人数备注桩机操作工1负责本班对高压旋喷桩机的施工操作机前工1负责本班装拆钻杆注浆司泵工1负责本班按设计要求对堤身地基进行注浆操作制浆工2负责按设计标准进行本班施工所需的灰浆制配合计5每班 5 人，两班共 10 人。五、高压旋喷桩施工5.1 概述高压喷射注浆法是利用钻机把带有特别喷嘴的注浆管钻进土层的预定位置后，用高压泥浆...
