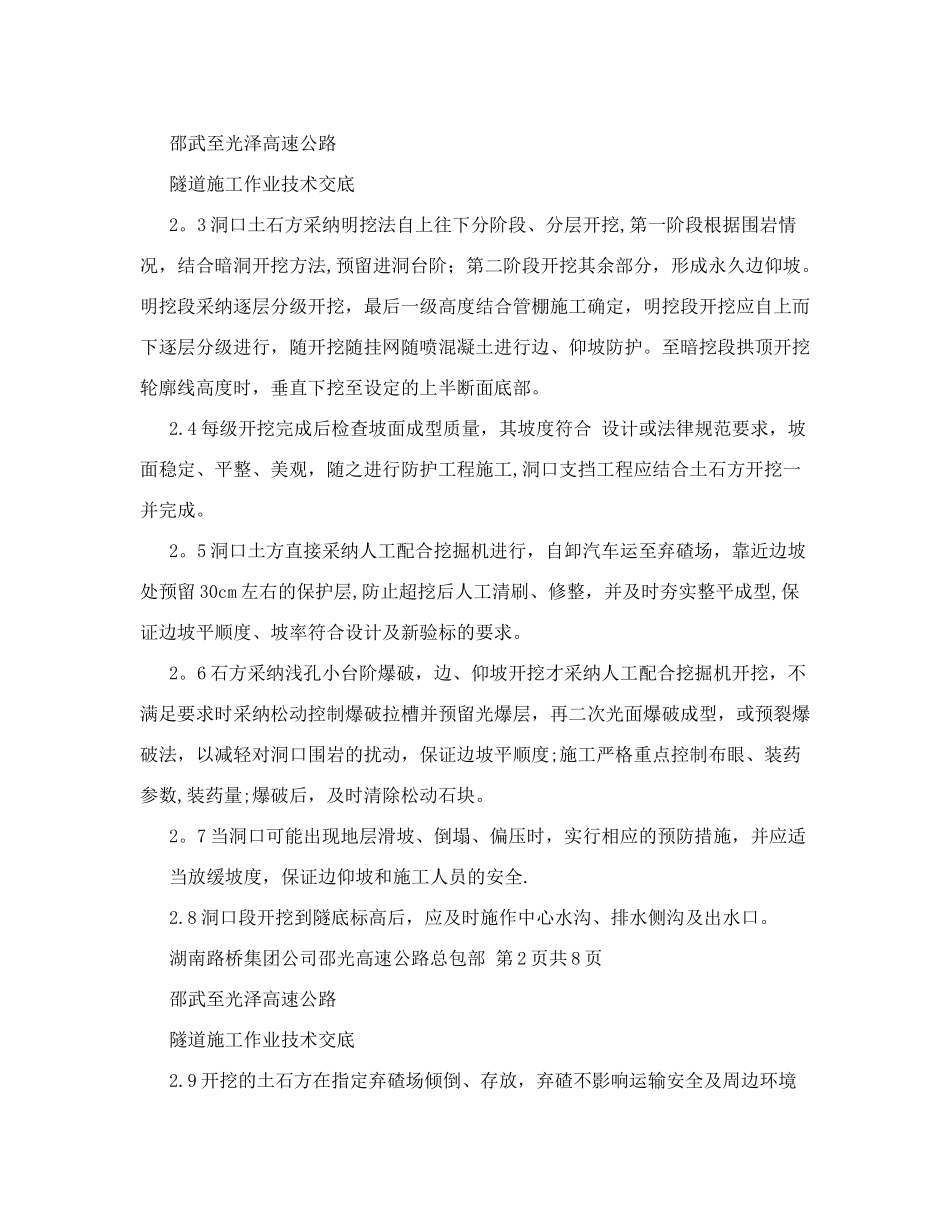

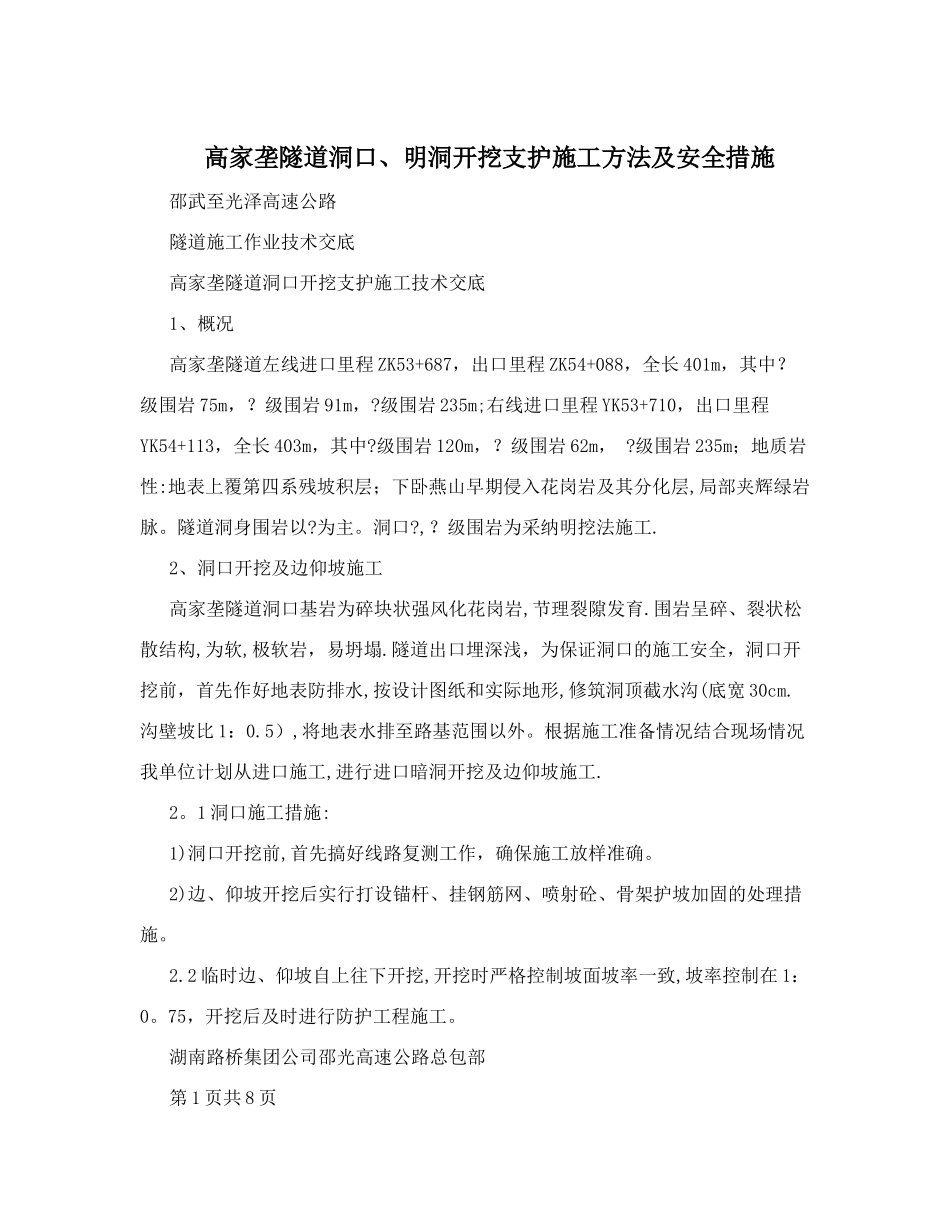

高家垄隧道洞口、明洞开挖支护施工方法及安全措施邵武至光泽高速公路 隧道施工作业技术交底 高家垄隧道洞口开挖支护施工技术交底 1、概况 高家垄隧道左线进口里程 ZK53+687，出口里程 ZK54+088，全长 401m，其中？级围岩 75m，？级围岩 91m，?级围岩 235m;右线进口里程 YK53+710，出口里程YK54+113，全长 403m，其中?级围岩 120m，？级围岩 62m， ?级围岩 235m；地质岩性:地表上覆第四系残坡积层；下卧燕山早期侵入花岗岩及其分化层,局部夹辉绿岩脉。隧道洞身围岩以?为主。洞口?,？级围岩为采纳明挖法施工. 2、洞口开挖及边仰坡施工 高家垄隧道洞口基岩为碎块状强风化花岗岩,节理裂隙发育.围岩呈碎、裂状松散结构,为软,极软岩，易坍塌.隧道出口埋深浅，为保证洞口的施工安全，洞口开挖前，首先作好地表防排水,按设计图纸和实际地形,修筑洞顶截水沟(底宽 30cm.沟壁坡比 1：0.5）,将地表水排至路基范围以外。根据施工准备情况结合现场情况我单位计划从进口施工,进行进口暗洞开挖及边仰坡施工. 2。1 洞口施工措施: 1)洞口开挖前,首先搞好线路复测工作，确保施工放样准确。 2)边、仰坡开挖后实行打设锚杆、挂钢筋网、喷射砼、骨架护坡加固的处理措施。 2.2 临时边、仰坡自上往下开挖,开挖时严格控制坡面坡率一致,坡率控制在 1：0。75，开挖后及时进行防护工程施工。 湖南路桥集团公司邵光高速公路总包部 第 1 页共 8 页 邵武至光泽高速公路 隧道施工作业技术交底 2。3 洞口土石方采纳明挖法自上往下分阶段、分层开挖,第一阶段根据围岩情况，结合暗洞开挖方法,预留进洞台阶；第二阶段开挖其余部分，形成永久边仰坡。明挖段采纳逐层分级开挖，最后一级高度结合管棚施工确定，明挖段开挖应自上而下逐层分级进行，随开挖随挂网随喷混凝土进行边、仰坡防护。至暗挖段拱顶开挖轮廓线高度时，垂直下挖至设定的上半断面底部。 2.4 每级开挖完成后检查坡面成型质量，其坡度符合 设计或法律规范要求，坡面稳定、平整、美观，随之进行防护工程施工,洞口支挡工程应结合土石方开挖一并完成。 2。5 洞口土方直接采纳人工配合挖掘机进行，自卸汽车运至弃碴场，靠近边坡处预留 30cm 左右的保护层,防止超挖后人工清刷、修整，并及时夯实整平成型,保证边坡平顺度、坡率符合设计及新验标的要求。 2。6 石方采纳浅孔小台阶爆破，边、仰坡开挖才采纳人工配合挖掘机开挖，不满足要求时采纳松动控制爆破拉槽并预留光爆层，再二...
