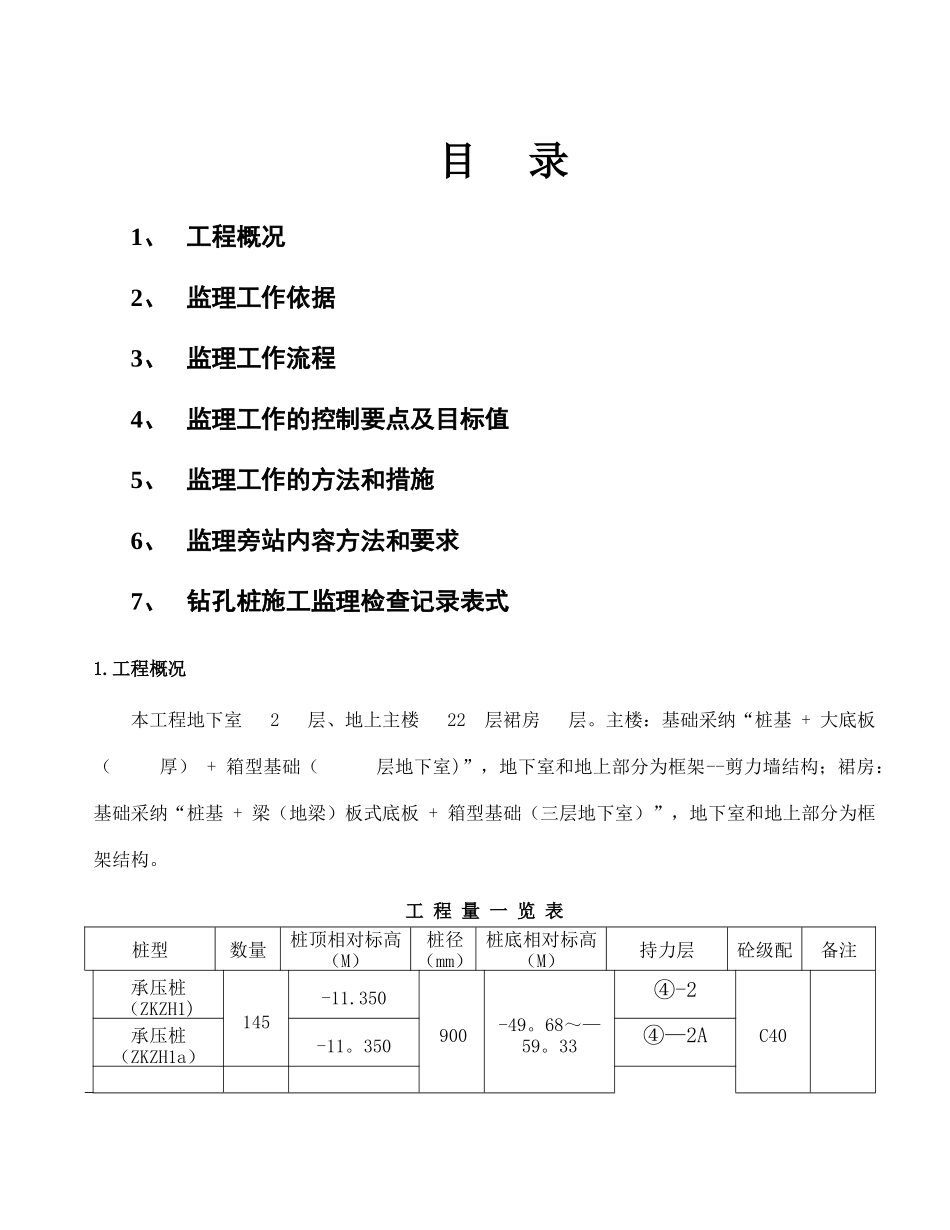

新港金融街项目 工程钻孔灌 注桩监理细则编制人： 批准人： 批准时间： 南京新华泰建设工程项目管理有限公司 新港金融街项目 监理项目部目 录1、 工程概况2、 监理工作依据3、 监理工作流程4、 监理工作的控制要点及目标值5、 监理工作的方法和措施6、 监理旁站内容方法和要求7、 钻孔桩施工监理检查记录表式1.工程概况本工程地下室 2 层、地上主楼 22 层裙房 层。主楼：基础采纳“桩基 + 大底板（ 厚） + 箱型基础（ 层地下室)”，地下室和地上部分为框架--剪力墙结构；裙房：基础采纳“桩基 + 梁（地梁）板式底板 + 箱型基础（三层地下室）”，地下室和地上部分为框架结构。 工 程 量 一 览 表桩型数量桩顶相对标高（M）桩径（mm）桩底相对标高（M）持力层砼级配备注承压桩（ZKZH1)145-11.350900-49。68～—59。33④-2C40承压桩（ZKZH1a）-11。350④—2A抗拔桩（ZKZH2）134—10.900700—36.2～-53。55④—2C40抗拔桩（ZKZH2a）61—10.900立柱桩（LZ1）39—2。95900—47。28～-51。35④—2AC35立柱桩（LZ2）10—2。95立柱桩（LZ3)6-2。3立柱桩(LZ4）2—2。3立柱桩(LZ5)1—2.95因地下室部分采纳 法施工，利用桩基工程中的 根工程桩（f ）预埋钢管柱和 根工程桩（f ）预埋钢格构，与地下连续墙共同作为逆筑法施工期间的竖向受力构件，地下室各层楼板作为水平受力构件。钢管柱和格构柱的垂直度偏差要求〈1/400，控制难度较大;钢管与底板和各层梁交接处节点预埋件多，其标高、方向须准确控制;正常施工期间处于高温季节，水下 C40 和水下 C35 砼灌注须连续迅速，避开出现“埋管事故"。a。f700 钻孔灌注桩单桩竖向估算承载力设计值 950 KN;f900 钻孔灌注桩单桩竖向估算承载力设计值 5400KN.b。灌注桩施工时钻头锥形钻头夹角应大于 1200，钻头直径须与设计孔径相同;钻孔灌注桩施工前，必须试成孔，数量不少于 2 个以便核对地质资料，检验所选设备、施工工艺及技术要求是否适宜。c。根据 6 个试桩成孔和 S1、S2两组试桩资料，本工程决定采纳施工方案参数:① 泥浆比重：一清为 1.18 ，二清为 ≦ 1.15 ,粘度为 ≦ 18s ；②成孔至灌砼开始时间须小于 6 小时，超过 6 小时，重新扫孔。本工程±0.000 为内地面标高，相对于绝对标高 8。500m。基础采纳钻孔灌注桩，桩径为Φ700 和 Φ900，桩长约 40m。本工程主楼（3#、4＃）下采纳 Φ900 嵌岩钻孔灌注桩,桩端以④-2中风化含砾砂岩...
