高空大跨度悬挑结构、连廊脚手架施工工法

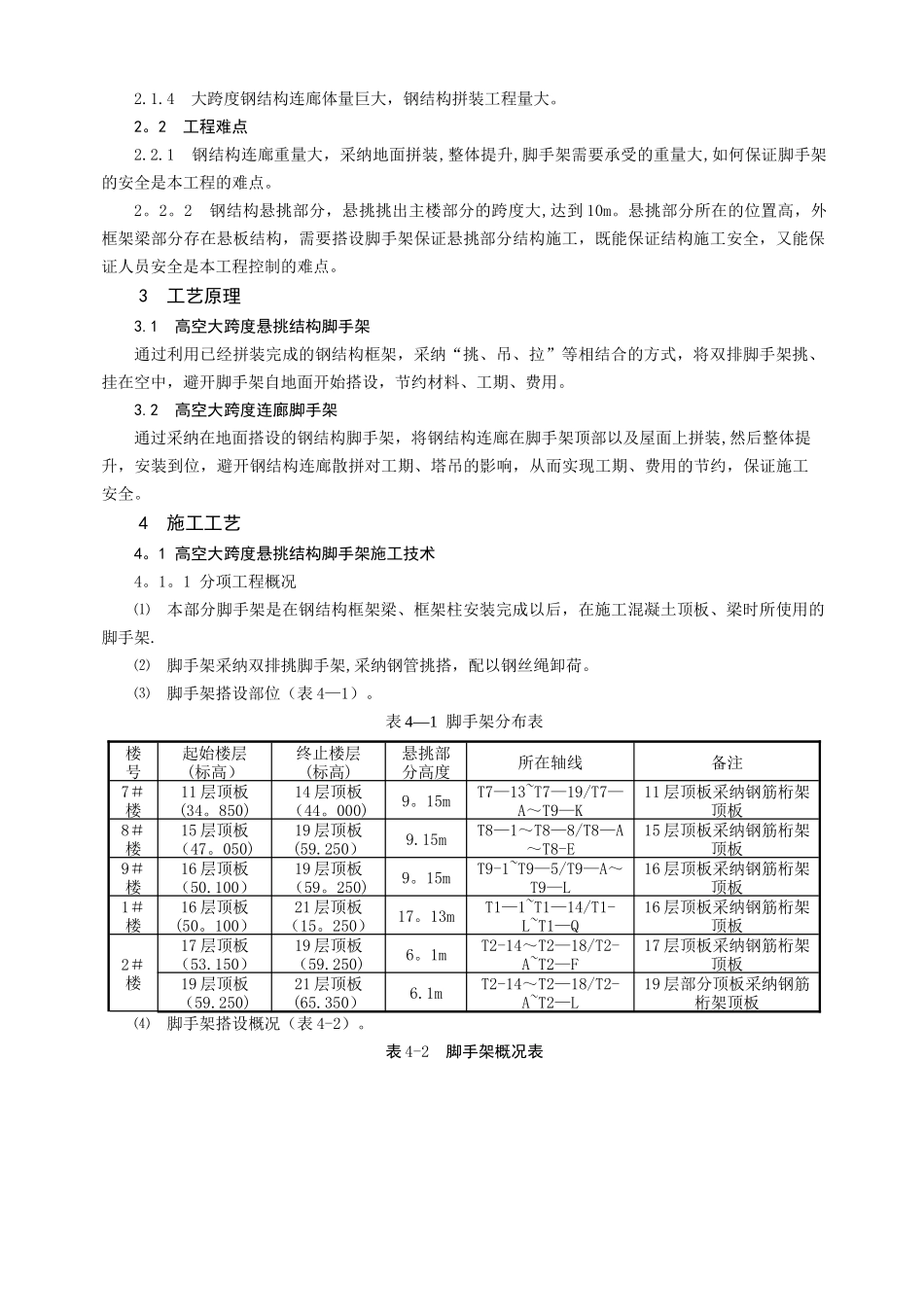

高空大跨度悬挑结构、连廊脚手架施工工法_第1页
1/9

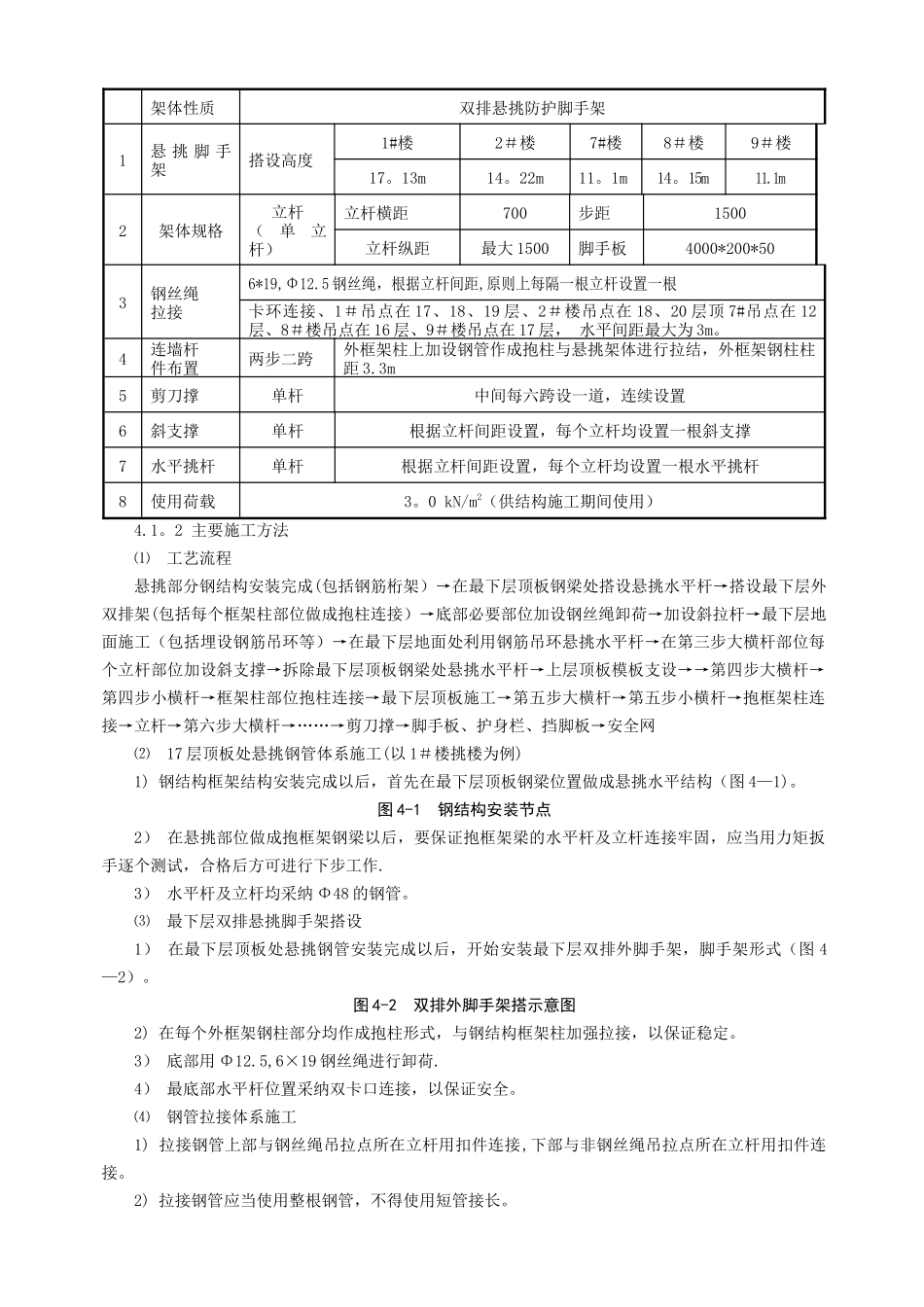

高空大跨度悬挑结构、连廊脚手架施工工法_第2页
2/9
高空大跨度悬挑结构、连廊脚手架施工工法_第3页
3/9
6 高空大跨度悬挑结构、连廊脚手架施工技术1 工程概况当代万国城北区工程即“当代 MOMA”项目,是当代置业公司开发的高档综合社区。该项目位于东直门地区,以住宅为主,并配有完美齐全的配套设施,如幼儿园、影剧院、大型宴会厅、酒店、空中游泳池及社区活动中心,车库地下二层还设有网球场。车库顶板上设有景观水池,冬季可作为溜冰场。当代 MOMA 项目 9 栋塔楼通过环状的空中连廊连接在一起,构成一个立体的建筑空间,建筑形体复杂,其中有 5 栋塔楼有高空大跨度悬挑钢结构挑楼。环绕、越过和贯穿多维的空间层次,是当代 MOMA 项目的主要特征。塔楼、连廊、挑楼布置如图 1-1. 当代 MOMA 工程采纳框架—核心筒结构。B2 层高 4.15m,B1 层高 5.3m,首层高 4。55m,其余层3。05m。框架柱混凝土强度等级 C40—C50,梁、顶板混凝土强度 C35。1.1 悬挑结构概况(表 1—1)表 1-1 悬挑楼概况表栋号位置层数楼层分布范围跨度挑出长度挑楼总高悬挑高度(距±0.00)T1 悬挑楼T1 楼北侧5 层17~21 层25。6m9.8m16。5m50.2mT2 悬挑楼T2 楼东侧4 层18~21 层23。6m9。8m13。4553。25mT7 悬挑楼T7 楼东侧3 层12~14 层20。95m9。8m10。4m34。95mT8 悬挑楼T8 楼南侧4 层16~19 层14.8m9.8m13。45m47.15mT9 悬挑楼T9 楼西侧3 层17~19 层23.6m9.8m10.4m50.2m1.2 钢结构连廊概况(表 1-2)表 1-2 钢结构连廊概况表编号长(m)宽(m)高(m)底部标高(m)钢连廊拼装位置B1237.4385.77。7450。375S1 屋面B2333。8513。98.3548.05S2 屋面B7835.2443.0574.8435.1S8 屋面B3534。1692。94。8450.35车库顶板B5024。883。944。8447.3车库顶板B9054。58247.66541.2车库顶板B6719.3276.7~10.44。8435.1车库顶板B8944.3653。2367.71538.325S9 屋面及楼外架体2 工程特点与难点2.1 工程特点2.1.1 结构形体复杂存在大跨度的悬挑结构,并且悬挑部位位置高,悬挑结构底板距地 34m 到50m 左右不等。2。1.2 存在大跨度的钢结构连廊结构,9 栋塔楼之间用 8 条连廊连接在一起。2。1。3 大跨度悬挑结构部分,在外框架梁部分存在悬板。2.1.4 大跨度钢结构连廊体量巨大,钢结构拼装工程量大。2。2 工程难点2.2.1 钢结构连廊重量大,采纳地面拼装,整体提升,脚手架需要承受的重量大,如何保证脚手架的安全是本工程的难点。2。2。2 钢结构悬挑部分,悬挑挑出主楼部分的跨度大,达到 10m。悬挑部分所在的位置高,外框架梁部...
