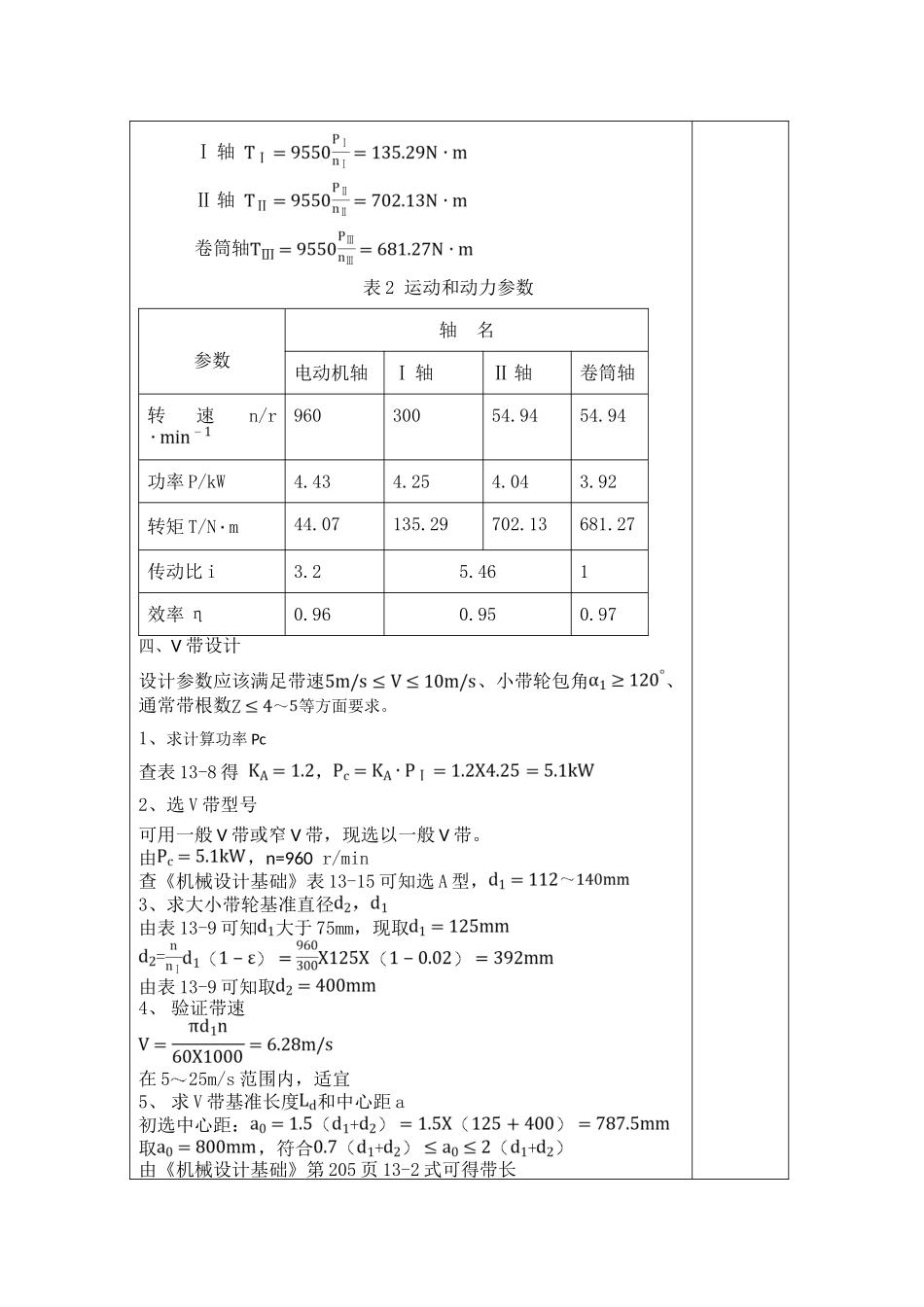

计 算 及 说 明结 果一、传动方案确定题目:设计带式输送机传动装置中一级斜齿圆柱齿轮减速器(1) 工作条件:皮带式输送机单向运转,有轻微振动,常常满载、空载开启、二班制工作,运输带许可速度误差为 5%,使用寿命十年,每十二个月工作 300 天。(2) 原始数据:输送带拉力 F=3.2kN;带速 V=1.15m/s;滚筒直径D=400mm。整体传动示意图二、电动机选择1、电动机类型选择:Y 系列三相异步电动机(工作要求:连续工作机器),卧式封闭结构。2、选择电动机容量工作机有效功率 Pw为 Pw=FV=3.2X1.15=3.68kW从电动机到工作机传送带间总效率为 η。η=由《机械设计课程设计指导书》可知::V 带传动效率 0.96:滚动轴承效率 0.98(球轴承):齿轮传动效率 0.97 (8 级精度通常齿轮传动):联轴器传动效率 0.99(齿轮联轴器):卷筒传动效率 0.96由电动机到工作机总效率 η==0.83所以可知电动机工作功率为:= =kW=4.43kW式中:——工作机实际所需电动机输出功率,kW;Pw——工作机所需输入功率。kW;η——电动机至工作机之间传动装置总功率。3、确定电动机转速工作机卷筒轴转速=r/min=54.94r/minPw=3.68kWη=0.83=54.94r/min按推举传动比合理范围,V 带传动在(2~4)之间,一级圆柱齿轮传动在(3~6)之间,所以总传动比合理范围 =6~24,故电动机转速可选范围为==330~1319 r/min,符合这一范围同时转速有 750 r/min 和1000 r/min。依据容量和转速,有机械设计手册查出有两种适用电动机型号,其技术参数及传动比对比情况见下表:表 1 传动比方案方案电 动机 型号额 定功 率( kW)同时转速r/min满 载转速r/min重量(kg)总传动比V 带传动减速器12Y132M2-6Y160M2-85.55.510007509607208411917.4713.113.22.55.465.24综合考虑电动机和传动装置尺寸、重量和带传动和减速器传动比,可知方案 1 较适宜(在满足传动比范围条件下,有利于提升齿轮转速,便于箱体润滑设计)。所以选定电动机型号为 Y132M2-6,额定功率为 Ped =5.5kW,满载转速 n=1000r/min。三、计算总传动比及分配各级传动比1、 传动装置总传动比为 i===17.472、 分配各级传动比因 i= ,初取=3.2,则齿轮减速器传动比为= ==5.463、 计算传动装置运动参数和动力参数(1) 各轴转速Ⅰ 轴 ===300 r/minⅡ 轴 ===54.95 r/min卷筒轴 r/min(2) 各轴功率Ⅰ 轴 Ⅱ 轴 卷筒轴 (3) 各轴转矩i=17.47Ⅰ 轴 Ⅱ 轴 卷筒轴表 2 运动和...
