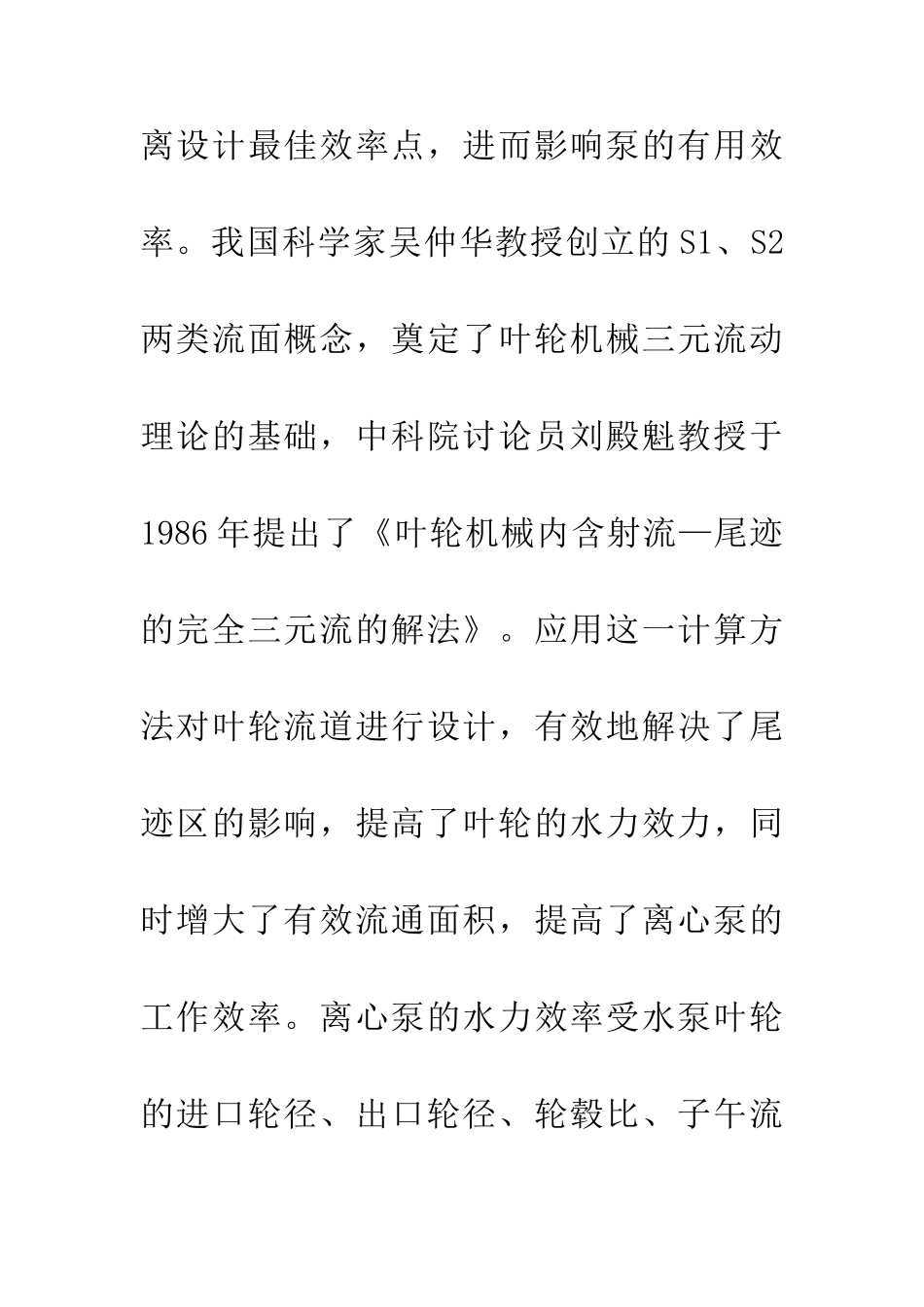

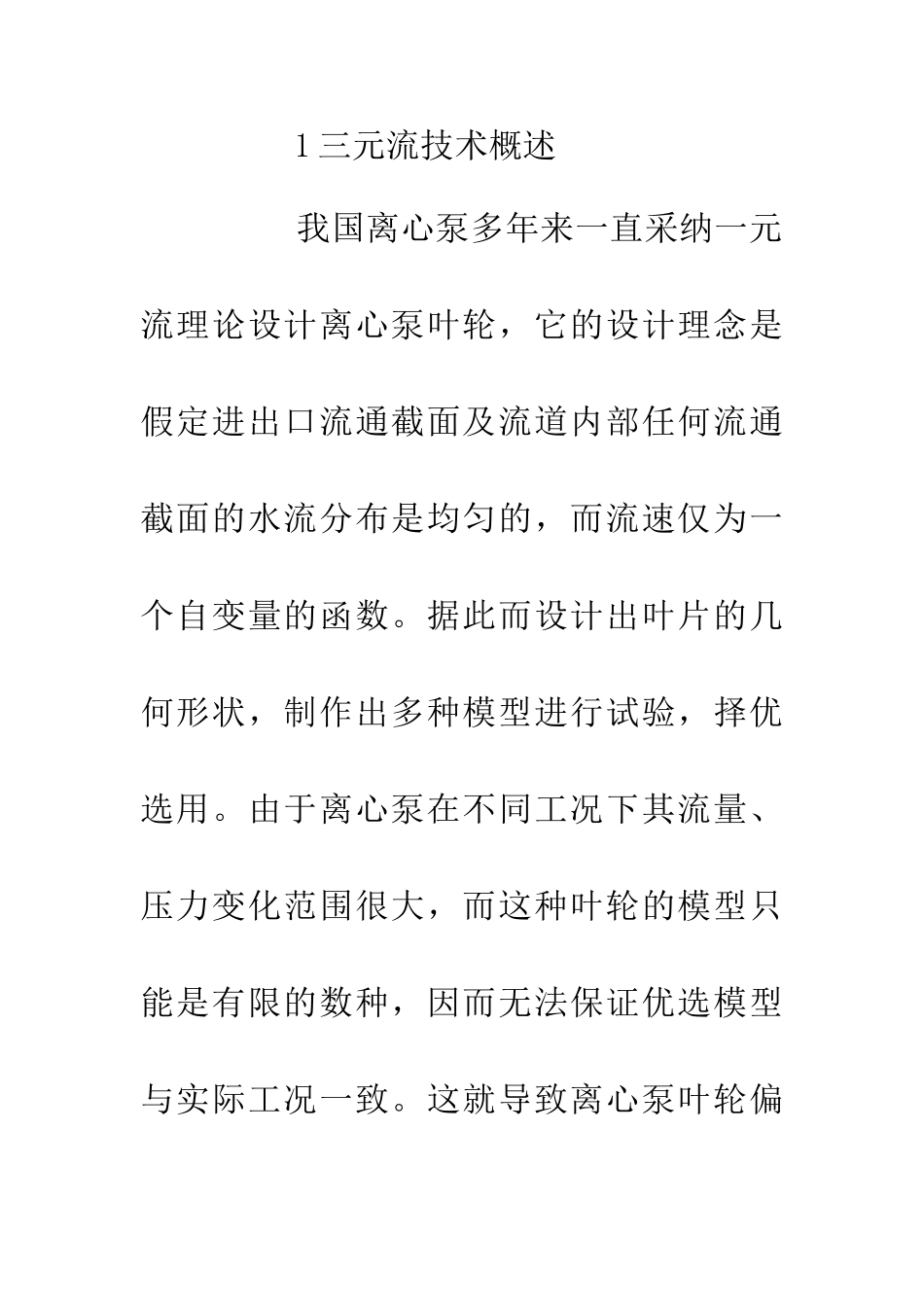

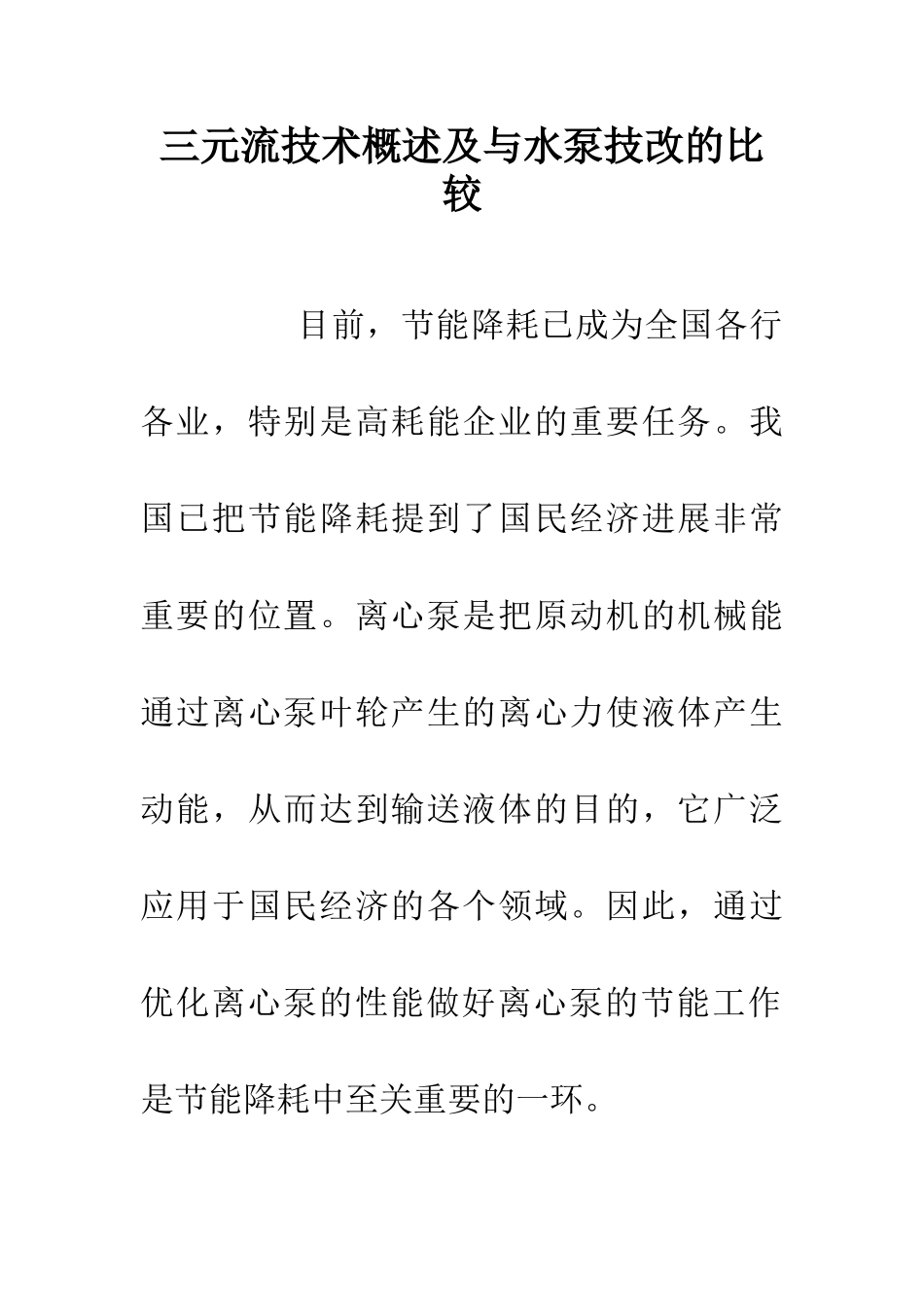

三元流技术概述及与水泵技改的比较 目前,节能降耗已成为全国各行各业,特别是高耗能企业的重要任务。我国已把节能降耗提到了国民经济进展非常重要的位置。离心泵是把原动机的机械能通过离心泵叶轮产生的离心力使液体产生动能,从而达到输送液体的目的,它广泛应用于国民经济的各个领域。因此,通过优化离心泵的性能做好离心泵的节能工作是节能降耗中至关重要的一环。 1 三元流技术概述 我国离心泵多年来一直采纳一元流理论设计离心泵叶轮,它的设计理念是假定进出口流通截面及流道内部任何流通截面的水流分布是均匀的,而流速仅为一个自变量的函数。据此而设计出叶片的几何形状,制作出多种模型进行试验,择优选用。由于离心泵在不同工况下其流量、压力变化范围很大,而这种叶轮的模型只能是有限的数种,因而无法保证优选模型与实际工况一致。这就导致离心泵叶轮偏离设计最佳效率点,进而影响泵的有用效率。我国科学家吴仲华教授创立的 S1、S2两类流面概念,奠定了叶轮机械三元流动理论的基础,中科院讨论员刘殿魁教授于1986 年提出了《叶轮机械内含射流—尾迹的完全三元流的解法》。应用这一计算方法对叶轮流道进行设计,有效地解决了尾迹区的影响,提高了叶轮的水力效力,同时增大了有效流通面积,提高了离心泵的工作效率。离心泵的水力效率受水泵叶轮的进口轮径、出口轮径、轮毂比、子午流道的曲率变化、叶型中心线的形状、叶片厚度分布、安装角、进口角、出口角及泵的工作流量、压力变化等多种因素的影响而根据《射流—尾迹三元流动理论》结合离心泵在使用中的流量、扬程等具体参数设计制作的高效三元流叶轮,在不变动泵体安装结构的情况下,换装于原泵体内。以投资最少,见效最快的技改方式,达到节能降耗的目的。 2 三元流技术原理 三元流技术,实质上就是通过使用先进的泵设计软件《射流—尾迹三元流动理论计算方法》,结合生产现场实际的运行工况,重新进行泵内水力部件(主要是叶轮)的优化设计。具体步骤是:先对“在用”离心泵的流量、压力、电机耗功等进行测试,并提出常年运行的工艺参数要求,作为泵的设计参数;再使用泵设计软件设计出新叶轮,保证可以和原型互换在不动管路电路、泵体等条件下实现节能或扩大生产能力的目标。 一元、三元流动基本概念 下页图 1 左边是叶轮的局部视图,右边是把叶轮内两个相邻叶片和前、后盖板形成的流道 abcdefgh 作为一个计算分析讨论的单元。aehd、bfgc 是两个相邻的叶片,dcnghi...
