交流电弧发生器操作规程

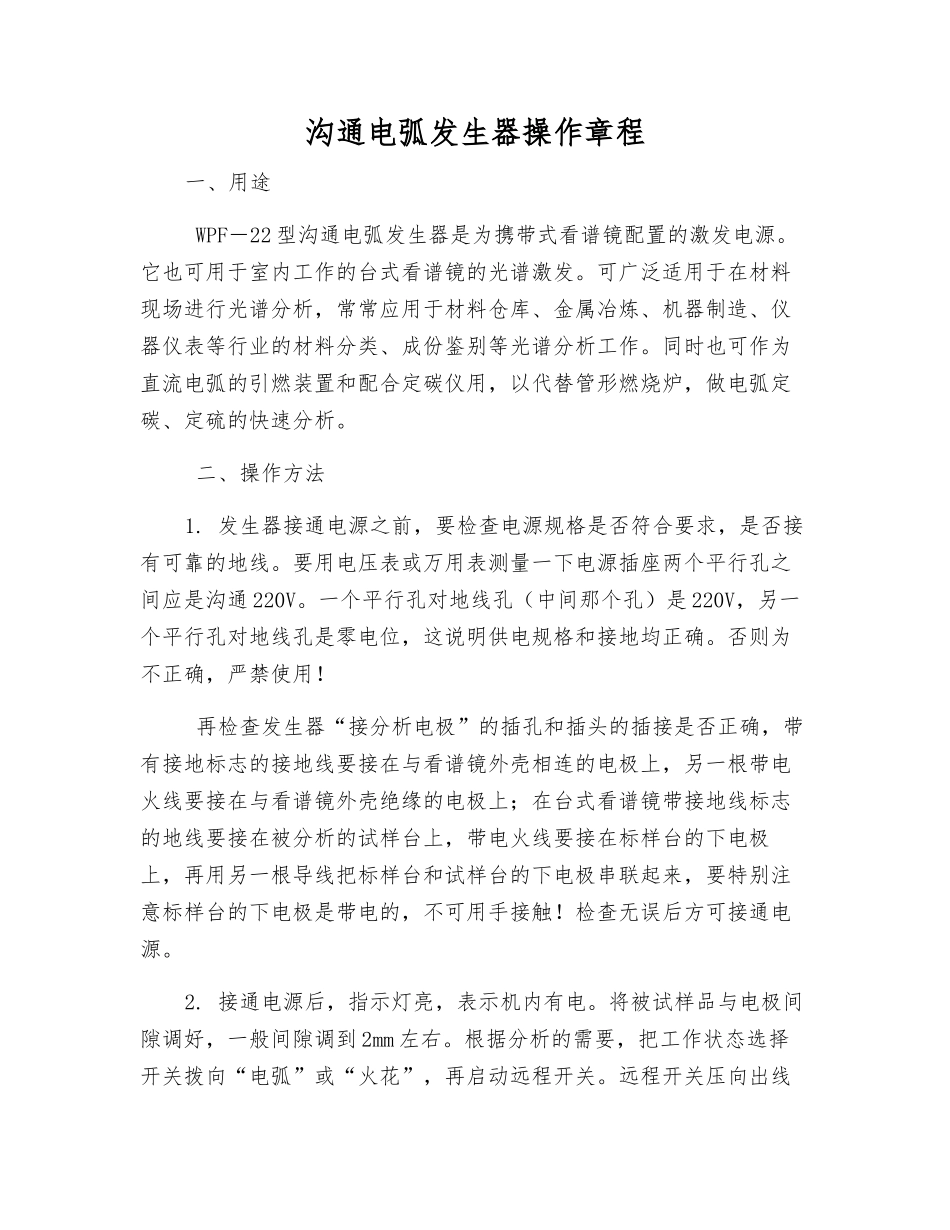

沟通电弧发生器操作章程一、用途 WPF－22 型沟通电弧发生器是为携带式看谱镜配置的激发电源。它也可用于室内工作的台式看谱镜的光谱激发。可广泛适用于在材料现场进行光谱分析，常常应用于材料仓库、金属冶炼、机器制造、仪器仪表等行业的材料分类、成份鉴别等光谱分析工作。同时也可作为直流电弧的引燃装置和配合定碳仪用，以代替管形燃烧炉，做电弧定碳、定硫的快速分析。 二、操作方法1. 发生器接通电源之前，要检查电源规格是否符合要求，是否接有可靠的地线。要用电压表或万用表测量一下电源插座两个平行孔之间应是沟通 220V。一个平行孔对地线孔（中间那个孔）是 220V，另一个平行孔对地线孔是零电位，这说明供电规格和接地均正确。否则为不正确，严禁使用！ 再检查发生器“接分析电极”的插孔和插头的插接是否正确，带有接地标志的接地线要接在与看谱镜外壳相连的电极上，另一根带电火线要接在与看谱镜外壳绝缘的电极上；在台式看谱镜带接地线标志的地线要接在被分析的试样台上，带电火线要接在标样台的下电极上，再用另一根导线把标样台和试样台的下电极串联起来，要特别注意标样台的下电极是带电的，不可用手接触！检查无误后方可接通电源。2. 接通电源后，指示灯亮，表示机内有电。将被试样品与电极间隙调好，一般间隙调到 2mm 左右。根据分析的需要，把工作状态选择开关拨向“电弧”或“火花”，再启动远程开关。远程开关压向出线端为“断线”，反之为“接通”，这时的发生器便可工作了。假如燃弧不稳定或者不燃弧，再认真调节辅助间隙的距离，便可使燃烧稳定下来。假若此时仍不燃弧，可能是分析电极太大，也可能电源电压太低，那就要调小距离或者接一个调压变压器把电压升至 220V。放电是否稳定可以从放电的声音是否均匀、平衡、清脆来推断，在调节分析间隙，更换试样时，一定要关断“远程开关”后来进行。 三、维护与检测、修理1. 发生器应放置在干燥通风的地方，其环境温度不低于－20℃，不高于＋40℃，相对湿度不大于 80％，且房间内不含有腐蚀性气体。2. 发生器每工作两分钟，休息一分钟，间歇工作半小时，休息 10分钟。3. 辅助间隙的放电盘，工作 200～300 小时后应打开前面板，把机芯向外拉出三分之一，卸下来两个钨点，把钨点表面用砂纸打磨平整。4. 根据工作场地的卫生条件，要定期地对发生器内部的灰尘和油泥进行清洁处理，尤其是继电器的清洁处理更为重要。5. 工作时，应当严格遵守安全操作章程，定期检查地线接地情况，是否安全可靠。
